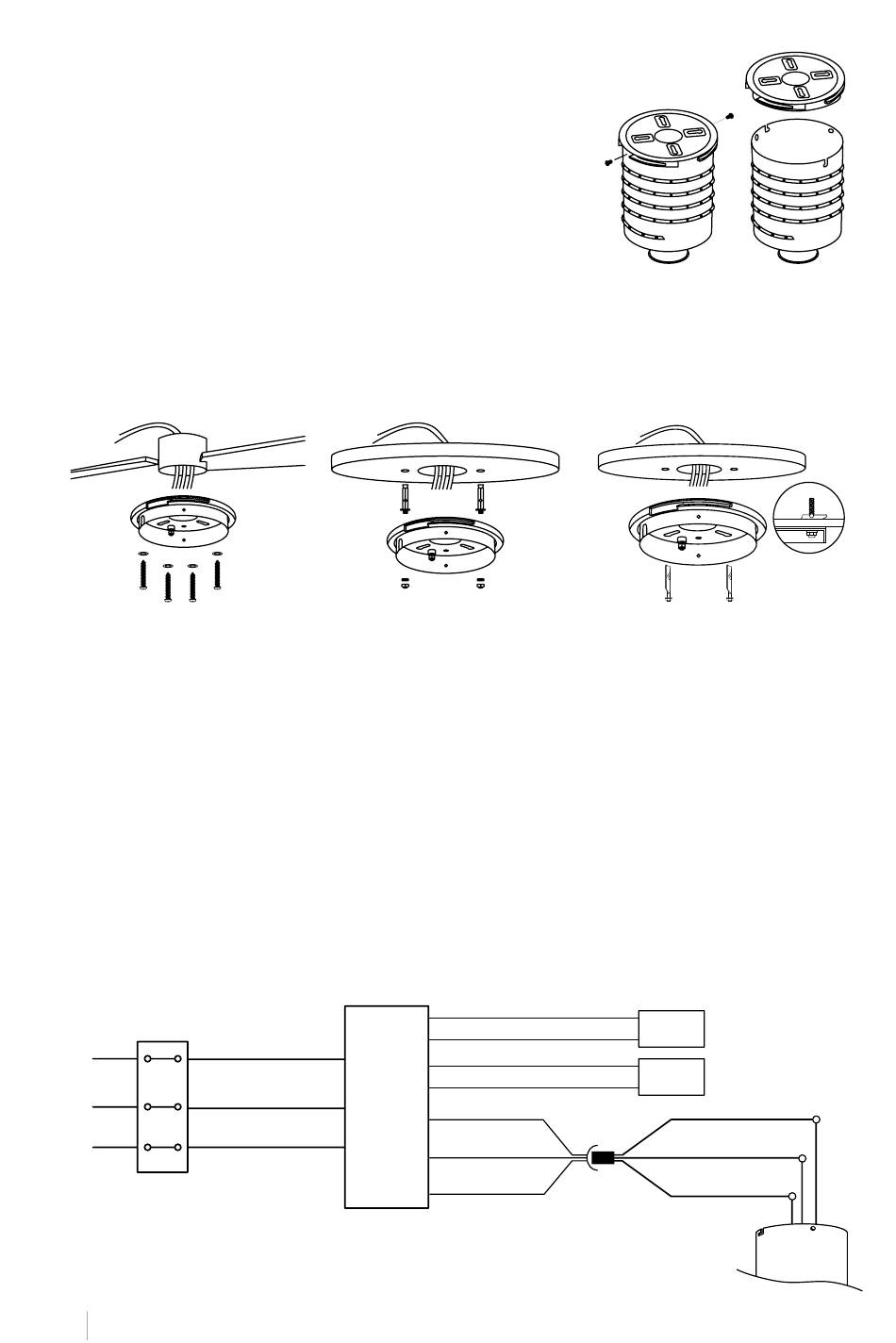

INSTALL AT ION D U S U PP O RT D E MONTAG E
• Vérifiez que le plafond sur lequel vous comptez monter le
ventilateur est stable et capable de supporter en toute sé-
curité le poids du ventilateur.
• Ne fixez pas le support de montage directement sur des
plafonds de moins de 10 mm pour éviter tout risque de des-
serrage et de sortie de la vis.
1. Dévissez les vis latérales du support de montage au pla-
fond qui sont fixées au moteur du ventilateur.
2. Retirez avec précaution le support de montage pour l'installer au plafond.
• Marquez la position correcte des trous et fixez le support de montage à l'aide des vis avec
chevilles métalliques ou des vis et rondelles adaptées au type de plafond choisi.
Toiture en bois
Percez les trous néces-
saires, puis fixez le support
de montage avec les vis à
bois et les rondelles aux
joints du plafond.
• Vérifiez la bonne installation du support avant de suspendre le ventilateur. Le support de
montage doit supporter tout le poids du ventilateur.
R AC COR D E ME NT D U CÂB L AGE
Connecter les fils du récepteur aux fils du moteur du ventilateur en suivant les indications de
couleur. Veillez à ce que la connexion soit bien serrée.
Connexion à la terre
(vert / jaune)
Connexion
à la terre
Entrée L (noir)
L
Entrée N (blanc)
N
FR ANÇAIS
34
Toit en béton
Percez des trous avec un fo-
ret de 8 mm, en fonction de la
longueur des vis d'expansion.
Ensuite, fixez le support de
montage au plafond avec les
vis d'expansion.
Lumière L2 (marron)
Lumière N2 (gris)
Lumière L1 (blanc)
Lumière N1 (bleu)
Récepteur
de la télé-
Moteur U (marron)
commande
V (rouge)
W (gris)
Faux plafond
Percez les trous nécessai-
res, puis fixez le support de
montage à l'aide des vis de
fixation à ressort spéciale-
ment conçues pour les pla-
fonds suspendus.
Lumière 2
Lumière 1
Moteur DC L (marron)
Moteur DC L (rouge)
Moteur DC L (gris)
