IN STAL L A Z ION E D E LL A STAF FA DI MO NTAG G IO
• Verificare che il soffitto dove si intende montare il ventilatore sia stabile e capace di soste-
nere in sicurezza il peso del ventilatore.
• Non fissare la staffa di montaggio direttamente su soffitti di spessore inferiore a 10 mm
per evitare il rischio che la vite si allenti e fuoriesca.
• Segnare la posizione corretta dei fori e fissare la staffa a soffitto utilizzando viti con tasse-
lli metallici o viti e rondelle adatte al tipo di soffitto scelto.do.
• Una volta installata la staffa di fissaggio, verificare che sia installata correttamente
prima di appendere il ventilatore. La staffa di fissaggio deve sostenere il peso totale del
ventilatore.
M O NTAG G IO D E L MO TO RE
Allineare il telaio del motore con i fori della staffa di montaggio. Inserire le quattro viti che
consentono il fissaggio.
Serrare le viti due volte per assicurarsi che siano ben strette.
I TALI AN O
42

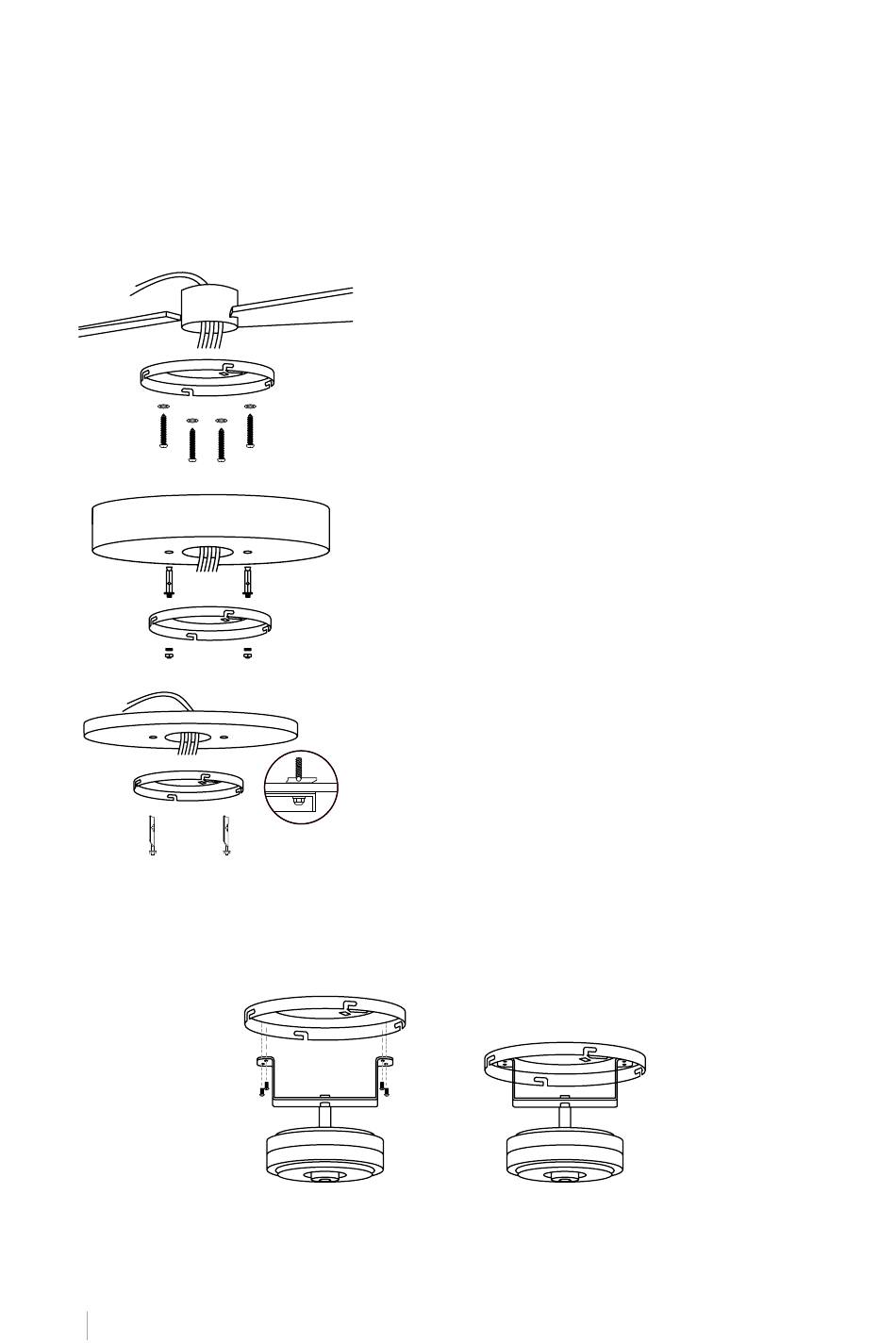

Tetto in legno
Praticare i fori necessari e quindi fissare la staffa di
montaggio con le viti e le rondelle per legno ai giunti
del soffitto.
Tetto in cemento
Praticare i fori con una punta da 8 mm, in base alla
lunghezza delle viti ad espansione. Quindi, fissare la
staffa di montaggio al soffitto con le viti ad espan-
sione.
Controsoffitto
Praticare i fori necessari e fissare la staffa di montag-
gio con le speciali viti di fissaggio a molla per l'utilizzo
in controsoffitti.
