Systemintegration
62

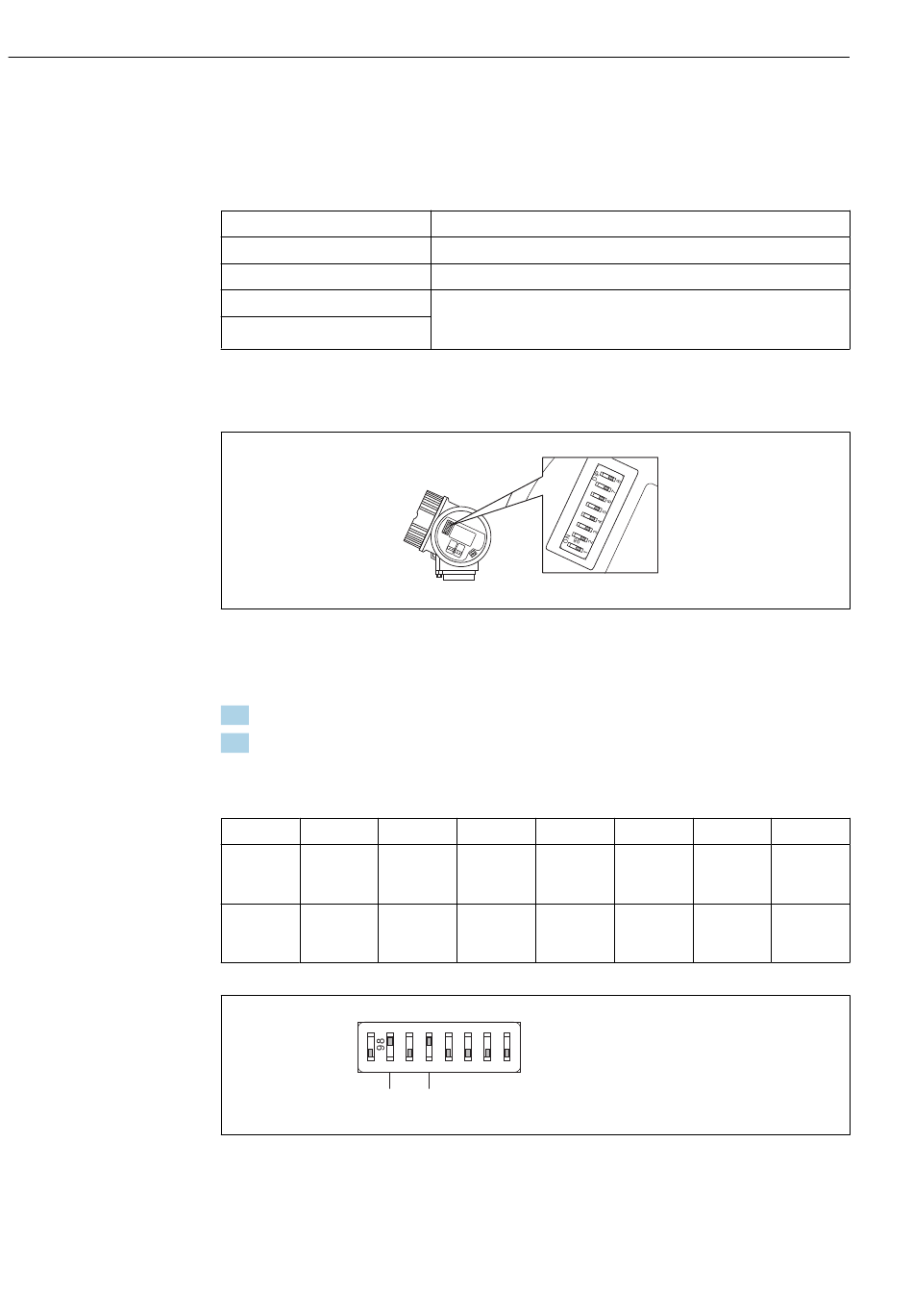

9 Systemintegration
9.1 Übersicht zur Gerätestammdatei (GSD)
Hersteller-ID
Ident number
Profil-Version
GSD-Datei
GSD-Datei-Version
9.2 Geräteadresse einstellen
 22 Adressschalter im Anschlussklemmenraum
9.2.1 Hardware-Adressierung
1. Schalter 8 in Position "OFF" setzen.
2. Adresse mit Schaltern 1 bis 7 gemäß nachfolgender Tabelle einstellen.
Die Änderung der Adresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart des
Gerätes.
Schalter 1
Wert in 1
Position
"ON"
Wert in 0
Position
"OFF"
ON
1 2
2 + 8 = 10
 23 Beispiel für die Hardware-Adressierung; Schalter 8 ist in Position "OFF"; Schalter 1 bis 7 definieren die
Adresse.
Levelflex FMP51, FMP52, FMP54 PROFIBUS PA
17 (0x11)
0x1558
3.02
Informationen und Dateien unter:
• www.endress.com
• www.profibus.org
2 3 4
2 4 8
0 0 0
DIP
3 4 5 6 7 8
5 6 7
16 32 64
0 0 0
Endress+Hauser
A0015686
A0015902
