Endress+Hauser Levelflex FMP51 PROFIBUS PA Betriebsanleitung Seite 92

Zubehör
92

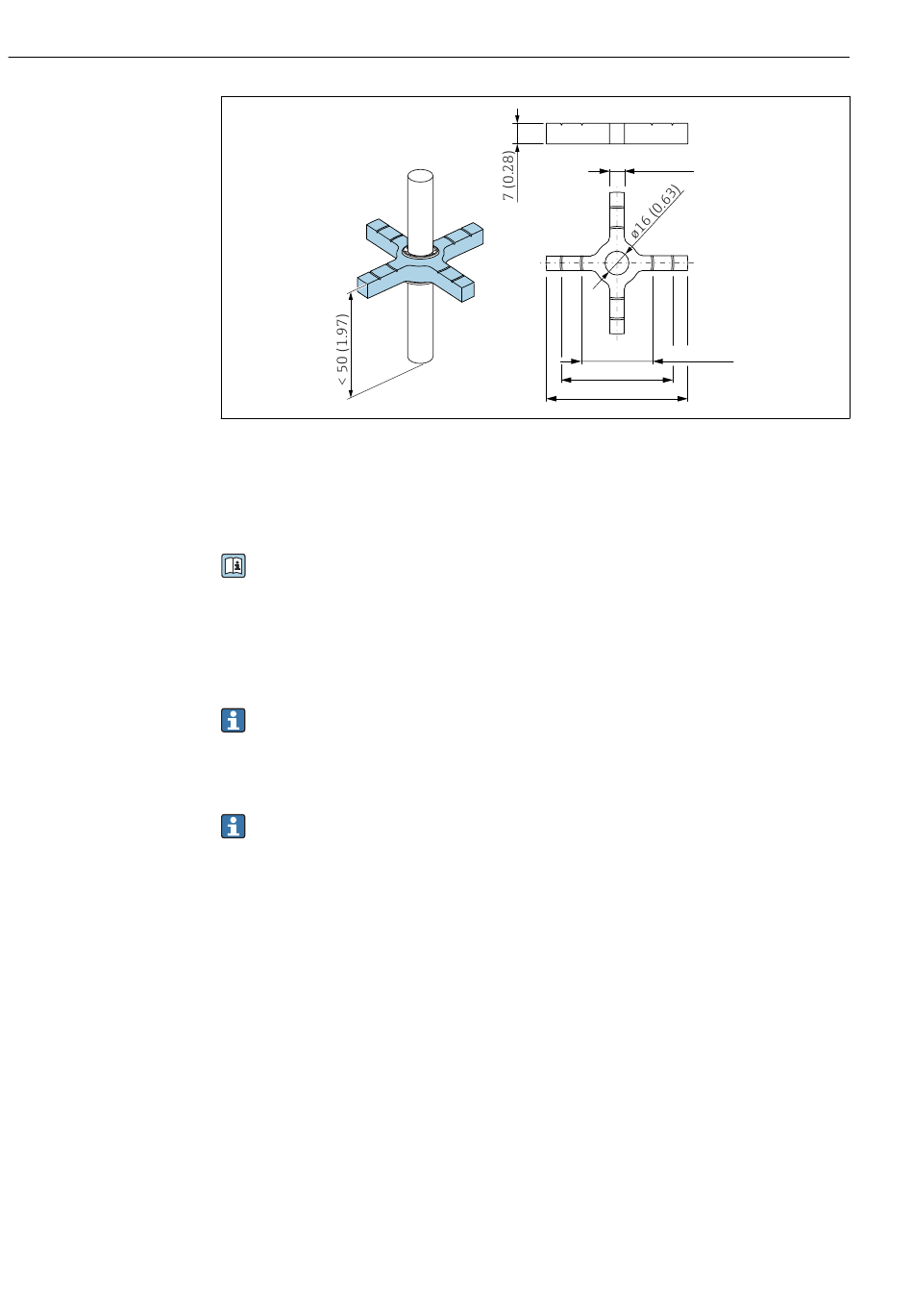

 37 Abmessungen; Zentrierstern PEEK ⌀ 48 ... 95 mm (1,89 ... 3,74 in)
Der Zentrierstern passt für Sonden mit Stabdurchmesser 16 mm (0,6 in) und kann in Roh-
ren von DN50 bis DN100 eingesetzt werden. Markierungen ermöglichen ein einfaches
Zuschneiden. Damit kann der Zentrierstern an den Rohrdurchmesser angepasst werden.
Zu Einzelheiten: SD02316F
• Werkstoff Zentrierstern: PEEK
• Werkstoff Sicherungsringe: PH15-7Mo (UNS S15700)
• Zulässiger Prozesstemperaturbereich: –60 ... +250 °C (–76 ... +482 °F)
Bestellnummer Zubehör:
71069064
Wird der Zentrierstern in einem Bypass eingesetzt, so ist er unterhalb des unteren
Bypassabgangs zu positionieren. Dies ist bei der Wahl der Sondenlänge zu berücksich-
tigen. Generell sollte der Zentrierstern nicht höher als 50 mm (1.97") vom Sonde-
nende montiert werden. Es wird empfohlen, den PEEK-Zentrierstern nicht im
Messbereich der Stabsonde einzusetzen.
Der PEEK-Zentrierstern kann auch direkt mit dem Gerät bestellt werden (Produkt-
struktur Levelflex, Merkmal 610 "Zubehör montiert", Ausprägung OD). In diesem Fall
ist er nicht mit den Sicherungsringen auf dem Stab befestigt, sondern mit einer Sechs-
kantschraube (A4-70) und einer Nord-Lock-Scheibe (1.4547) am Ende des Sondens-
tabs befestigt.
Zentrierstern PFA
verwendbar für:
• FMP51
• FMP52
• FMP54
Verfügbare Ausführungen:
• ⌀ 16,4 mm (0,65 in)
• ⌀ 37 mm (1,46 in)
Levelflex FMP51, FMP52, FMP54 PROFIBUS PA
10 (0.39)
ø48 (1.89)
ø75 (2.95)
ø95 (3.74)
A0014576
