Montage
36
Eingeben der neuen Sondenlänge
Nach dem Kürzen der Sonde:
1. Zum Untermenü Sondeneinstellungen wechseln und eine Sondenlängenkorrektur
durchführen.
2.

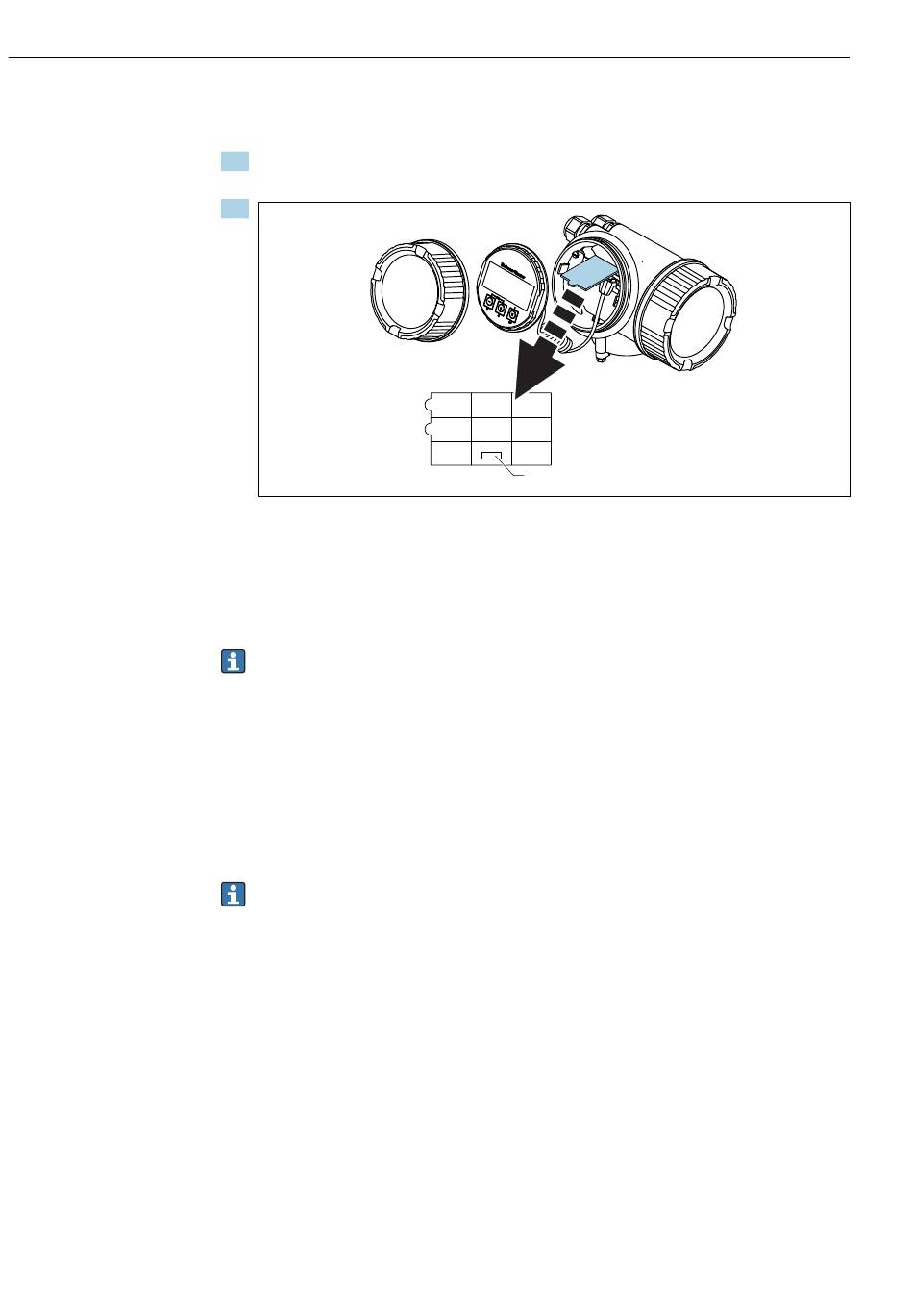

1 Feld für die neue Sondenlänge
Zur Dokumentation die neue Sondenlänge in die Kurzanleitung eintragen, die sich im
Elektronikgehäuse hinter dem Anzeigemodul befindet.
6.2.4 Gerät mit Gasphasenkompensation: Sondenstab montieren
Dieser Abschnitt gilt nur für FMP54 mit Gasphasenkompensation (Produktstruktur:
Merkmal 540 "Anwendungspakete", Option EF oder EG)
Koax-Sonden
Koax-Sonden mit Referenzreflexion werden fertig montiert und abgeglichen geliefert. Sie
sind nach dem Einbau ohne weitere Parametrierung einsatzbereit.
Stabsonden
Stabsonden mit Referenzreflexion werden mit demontiertem Sondenstab geliefert. Vor
dem Einbau ist der Sondenstab wie folgt zu montieren:
Die Verbindung der einzelnen Stabsegmente wird durch die beiliegenden Nord-Lock-
Scheiben gesichert. Die paarweise verklebten Scheiben so einsetzen, dass die innenlie-
genden Keilflächen aufeinanderliegen.
