Levelflex FMP51, FMP52, FMP54 PROFIBUS PA
Endress+Hauser

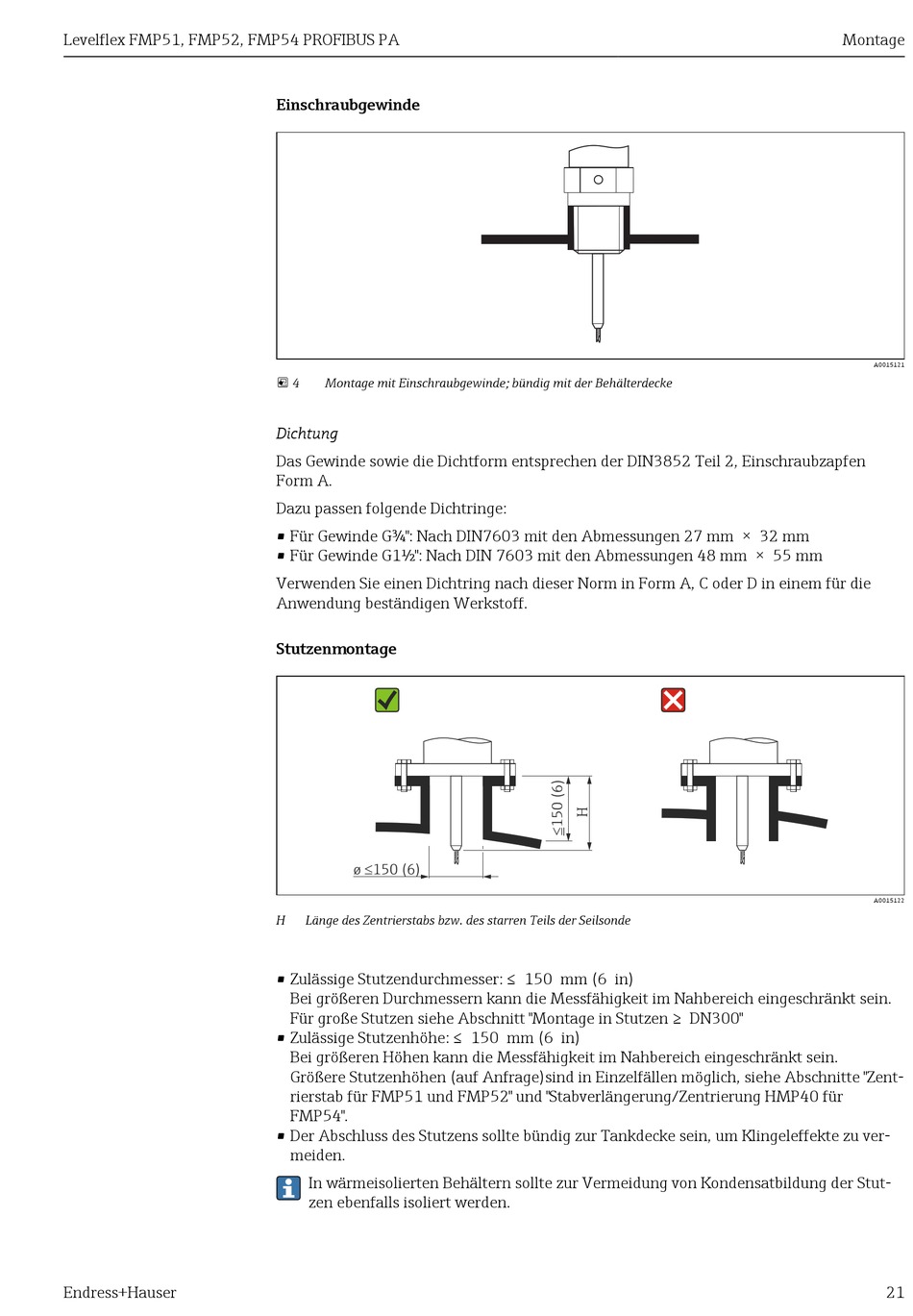

Einschraubgewinde
 4 Montage mit Einschraubgewinde; bündig mit der Behälterdecke
Dichtung
Das Gewinde sowie die Dichtform entsprechen der DIN3852 Teil 2, Einschraubzapfen
Form A.
Dazu passen folgende Dichtringe:
• Für Gewinde G¾": Nach DIN7603 mit den Abmessungen 27 mm × 32 mm
• Für Gewinde G1½": Nach DIN 7603 mit den Abmessungen 48 mm × 55 mm
Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die
Anwendung beständigen Werkstoff.
Stutzenmontage
ø 150 (6)
£
H Länge des Zentrierstabs bzw. des starren Teils der Seilsonde
• Zulässige Stutzendurchmesser: ≤ 150 mm (6 in)
Bei größeren Durchmessern kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Für große Stutzen siehe Abschnitt "Montage in Stutzen ≥ DN300"
• Zulässige Stutzenhöhe: ≤ 150 mm (6 in)
Bei größeren Höhen kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Größere Stutzenhöhen (auf Anfrage)sind in Einzelfällen möglich, siehe Abschnitte "Zent-
rierstab für FMP51 und FMP52" und "Stabverlängerung/Zentrierung HMP40 für
FMP54".
• Der Abschluss des Stutzens sollte bündig zur Tankdecke sein, um Klingeleffekte zu ver-
meiden.
In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der Stut-
zen ebenfalls isoliert werden.
Montage
A0015121
A0015122
