Endress+Hauser Levelflex FMP51 PROFIBUS PA Betriebsanleitung Seite 32

Montage
32
2
mm (in)

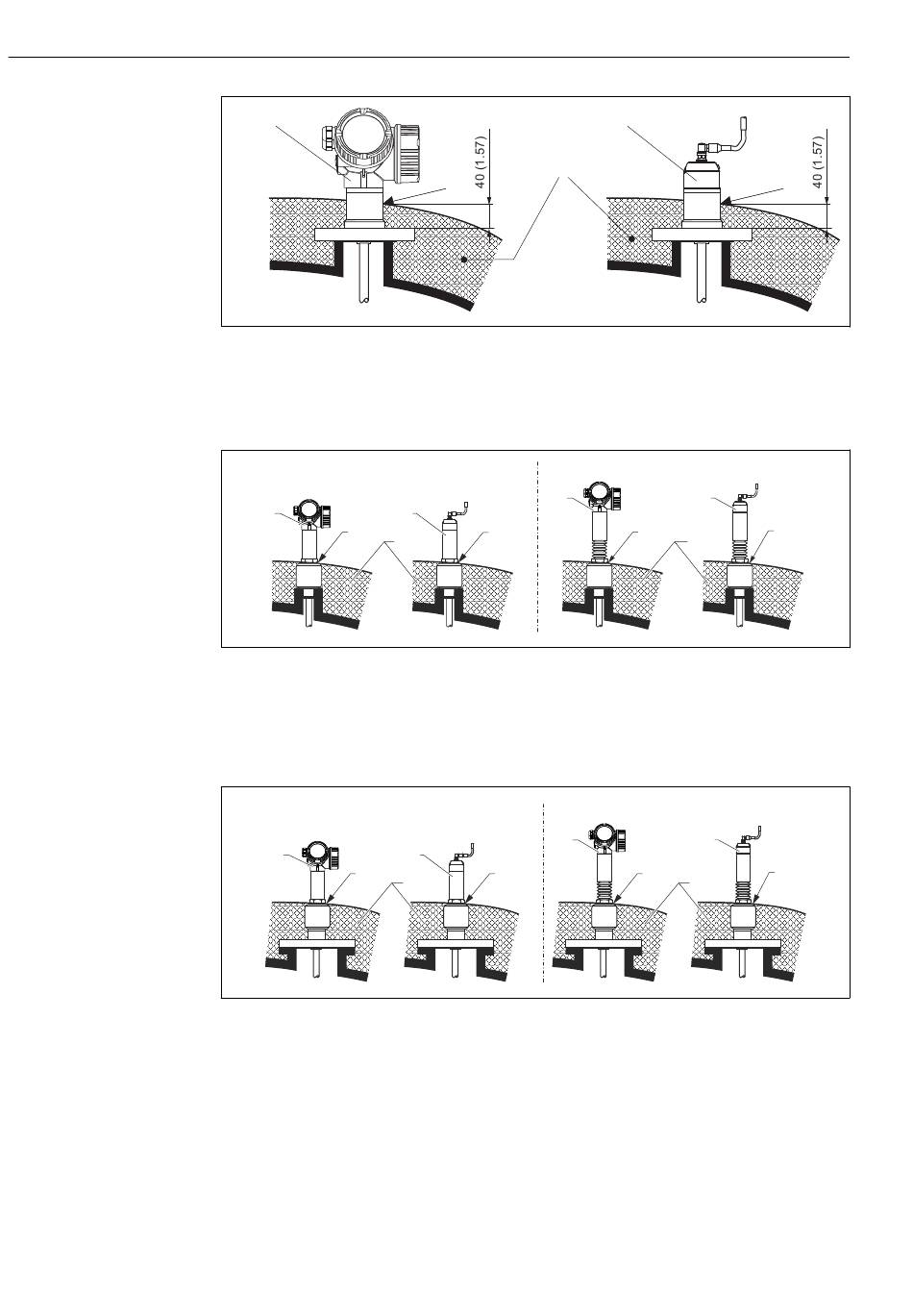

 7 Prozessanschluss mit Flansch
1 Behälterisolation
2 Kompaktgerät
3 Sensor abgesetzt
XT 280 °C (536 °F)*
2
MAX
 8 Prozessanschluss mit Gewinde - Sensor Variante XT und HT
1 Behälterisolation
2 Kompaktgerät
3 Sensor abgesetzt
* Die Version XT ist nicht empfohlen für Sattdampf über 200 °C (392 °F), stattdessen die Version HT verwenden
XT 280 °C (536 °F)*
2
MAX
 9 Prozessanschluss mit Flansch - Sensor Variante XT und HT
1 Behälterisolation
2 Kompaktgerät
3 Sensor abgesetzt
* Die Version XT ist nicht empfohlen für Sattdampf über 200 °C (392 °F), stattdessen die Version HT verwenden
Ersatz eines Verdrängersystems in einem existierenden Verdrängergehäuse
FMP51 und FMP54 eignen sich hervorragend als Ersatz eines konventionellen Verdrän-
gerssystems in einem existierenden Verdrängergehäuse. Dazu sind Flansche passend zu
Fisher und Masoneilan Verdrängergehäusen erhältlich (für FMP51: Sonderprodukt; für
FMP54: Merkmal 100 der Produktstruktur, Ausprägungen LNJ, LPJ, LQJ). Durch die menü-
