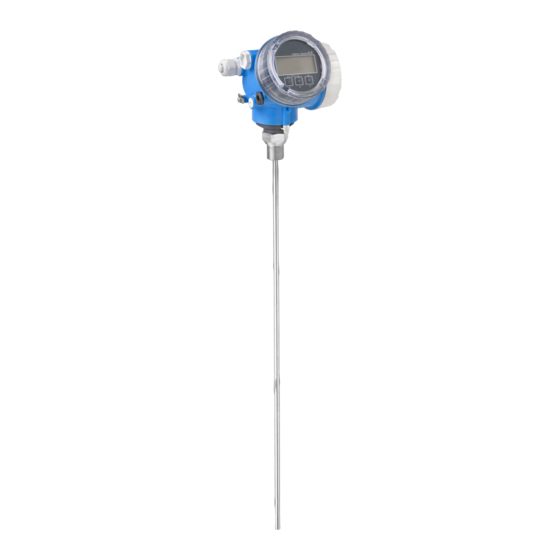

Endress+Hauser Levelflex FMP50 FOUNDATION Fieldbus Kurzanleitung
Geführtes radar
Vorschau ausblenden
Andere Handbücher für Levelflex FMP50 FOUNDATION Fieldbus:
- Betriebsanleitung (220 Seiten) ,
- Kurzanleitung (60 Seiten) ,
- Betriebsanleitung (208 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
KA01106F/00/DE/06.22-00
71565955
2022-04-05
Products
Kurzanleitung
Levelflex FMP50
FOUNDATION Fieldbus
Geführtes Radar
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Levelflex FMP50 FOUNDATION Fieldbus
Inhaltszusammenfassung für Endress+Hauser Levelflex FMP50 FOUNDATION Fieldbus
- Seite 1 FOUNDATION Fieldbus Geführtes Radar Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
-
Seite 2: Zugehörige Dokumente
Zugehörige Dokumente Levelflex FMP50 FOUNDATION Fieldbus Zugehörige Dokumente Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Hinweise zum Dokument Verwendete Symbole 2.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 3: Elektrische Symbole
Levelflex FMP50 FOUNDATION Fieldbus Hinweise zum Dokument WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann. VORSICHT Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu leichter oder mittelschwerer Körperverletzung führen kann. -
Seite 4: Symbole Am Gerät
Grundlegende Sicherheitshinweise Levelflex FMP50 FOUNDATION Fieldbus Handlungsschritte Ergebnis eines Handlungsschritts Sichtkontrolle 1, 2, 3, ... Positionsnummern A, B, C, ... Ansichten 2.1.5 Symbole am Gerät Sicherheitshinweis Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung Temperaturbeständigkeit Anschlusskabel Gibt den Mindestwert für die Temperaturbeständigkeit der Anschlusskabel an... - Seite 5 Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Hauptel-...
-
Seite 6: Produktsicherheit
Grundlegende Sicherheitshinweise Levelflex FMP50 FOUNDATION Fieldbus Zulassungsrelevanter Bereich Um eine Gefährdung für Personen oder für die Anlage beim Geräteeinsatz im zulassungsrele- vanten Bereich auszuschließen (z.B. Explosionsschutz, Druckgerätesicherheit): ‣ Anhand des Typenschildes überprüfen, ob das bestellte Gerät für den vorgesehenen Gebrauch im zulassungsrelevanten Bereich eingesetzt werden kann. -
Seite 7: Warenannahme Und Produktidentifizierung
• Ware unbeschädigt? • Entsprechen Typenschilddaten den Bestellangaben auf dem Lieferschein? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser- Vertriebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: •... - Seite 8 Warenannahme und Produktidentifizierung Levelflex FMP50 FOUNDATION Fieldbus A0014264 Endress+Hauser...
-
Seite 9: Geeignete Montageposition
Levelflex FMP50 FOUNDATION Fieldbus Montage Montage Montagebedingungen 5.1.1 Geeignete Montageposition A0012606 1 Montagebedingungen für Levelflex Endress+Hauser... -
Seite 10: Fixierung Der Sonde
Montage Levelflex FMP50 FOUNDATION Fieldbus Montageabstände • Abstand (A) von Seil- und Stabsonden zur Behälterwand: • bei glatten metallischen Wänden: > 50 mm (2 in) • bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters • bei Betonwänden: > 500 mm (20 in), ansonsten kann sich der zulässige Messbereich reduzieren. - Seite 11 Levelflex FMP50 FOUNDATION Fieldbus Montage • Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden: wenn anderfalls die Sonde zeitweise die Behälterwand, den Konus, die Einbauten/Verstre- bungen oder ein anderes Teil berührt • Zum Fixieren ist im Sondengewicht ein Innengewinde vorgesehen: Seil 4 mm (1/6"), 316: M 14...
-
Seite 12: Sonde Kürzen
Montage Levelflex FMP50 FOUNDATION Fieldbus HINWEIS Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen. ‣ Fixierhülse eng bohren, damit guter elektrischer Kontakt zwischen Hülse und Sondenstab sichergestellt ist. HINWEIS Schweißen kann das Hauptelektronikmodul beschädigen. ‣ Vor dem Anschweißen: Sondenstab erden und Elektronik ausbauen. -
Seite 13: Seilsonden Montieren
Levelflex FMP50 FOUNDATION Fieldbus Montage 5.2.2 Seilsonden montieren HINWEIS Elektrostatische Entladungen können die Elektronik beschädigen. ‣ Das Gehäuse erden, bevor die Seilsonde in den Behälter hinuntergelassen wird. A0012852 Beim Einführen der Seilsonde in den Behälter Folgendes beachten: • Sondenseil langsam abwickeln und vorsichtig in den Behälter hinunterlassen. - Seite 14 Montage Levelflex FMP50 FOUNDATION Fieldbus Befestigungsschraube anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder Edelstahlgehäuse). 5.2.4 Anzeige drehen Deckel öffnen 3 mm A0021430 Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken.
-
Seite 15: Elektrischer Anschluss
Levelflex FMP50 FOUNDATION Fieldbus Elektrischer Anschluss Deckel Elektronikraum schliessen 3 mm 2.5 Nm A0021451 Deckel des Elektronikraums zuschrauben. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs- kralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm fest- ziehen. - Seite 16 Elektrischer Anschluss Levelflex FMP50 FOUNDATION Fieldbus Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus A0036500 2 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2, ohne integrierten Überspan- nungsschutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungs-...
-
Seite 17: Versorgungsspannung
Levelflex FMP50 FOUNDATION Fieldbus Elektrischer Anschluss A0011176 4 Pinbelegung Stecker 7/8" Signal - Signal + Nicht belegt Schirm 6.1.3 Versorgungsspannung PROFIBUS PA, FOUNDATION Fieldbus "Hilfsenergie; Ausgang" "Zulassung" Klemmenspannung E: 2-Draht; FOUNDATION • Ex-frei 9 … 32 V Fieldbus, Schaltausgang •... -
Seite 18: Gerät Anschließen
Elektrischer Anschluss Levelflex FMP50 FOUNDATION Fieldbus Gerät anschließen WARNUNG Explosionsgefahr! ‣ Entsprechende nationale Normen beachten. ‣ Angaben der Sicherheitshinweise (XA) einhalten. ‣ Nur spezifizierte Kabelverschraubung benutzen. ‣ Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt. ‣ Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten. -
Seite 19: Steckbare Federkraftklemmen
Levelflex FMP50 FOUNDATION Fieldbus Elektrischer Anschluss Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh- rung entfernen, um Dichtheit zu gewährleisten. Kabelmantel entfernen. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen. Kabelverschraubungen fest anziehen. Kabel gemäß Klemmenbelegung anschließen. - Seite 20 Bedienungsmöglichkeiten Levelflex FMP50 FOUNDATION Fieldbus 6.2.4 Deckel Anschlussraum schliessen 3 mm 2,5 Nm A0021491 Deckel des Anschlussraums zuschrauben. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs- kralle des Anschlussraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm fest- ziehen.
- Seite 21 Levelflex FMP50 FOUNDATION Fieldbus Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 7.1.1 Anzeigedarstellung User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635 7 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole...
-
Seite 22: Funktionen
Bedienungsmöglichkeiten Levelflex FMP50 FOUNDATION Fieldbus 7.1.2 Bedienlemente Funktionen • Anzeige von Messwerten sowie Stör- und Hinweismeldungen • Hintergrundbeleuchtung, die im Fehlerfall von Grün auf Rot wechselt • Zur einfacheren Bedienung kann das Gerätedisplay entnommen werden Die Gerätedisplays sind optional mit Bluetooth® wireless technology erhältlich. -
Seite 23: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Levelflex FMP50 FOUNDATION Fieldbus Bedienungsmöglichkeiten • Taste und Taste (ESC-Funktion - Tasten gleichzeitig drücken) • Bei Menü, Untermenü: Kurzer Tastendruck: • Verlässt die aktuelle Menüebene und führt zur nächst höheren Ebene. • Wenn Hilftext geöffnet: Schließt den Hilftext des Parameters. -
Seite 24: Gerät Einschalten
Inbetriebnahme Levelflex FMP50 FOUNDATION Fieldbus • Setup • Datensicherung Anzeige • Hüllkurve • Tastensperre ein Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 2 s auf drücken. Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Conf.backup disp Env. - Seite 25 Levelflex FMP50 FOUNDATION Fieldbus Inbetriebnahme X X X X X X X 20.50 Main menu 0104-1 Display language English Operation Setup Display language 0104-1 English à Deutsch Español Français Display language 0104-1 à English Deutsch Español Français Hauptmenü 0104-1 Sprache...
-
Seite 26: Gerät Konfigurieren
Inbetriebnahme Levelflex FMP50 FOUNDATION Fieldbus Gerät konfigurieren 8.3.1 Füllstandmessung konfigurieren 20 mA 100% 4 mA A0011360 10 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten LN = Sondenlänge R = Referenzpunkt der Messung D = Distanz E = Abgleich Leer (= Nullpunkt) L = Füllstand... - Seite 27 Levelflex FMP50 FOUNDATION Fieldbus Inbetriebnahme Setup → Abgleich Voll Volldistanz F angeben (Distanz von der 0%- zur 100%-Marke). Setup → Füllstand Anzeige des gemessenen Füllstands L (zur Kontrolle). Setup → Distanz Anzeige der Distanz D zwischen Referenzpunkt R und Füllstand L (zur Kontrolle).
