KA01079F/00/DE/16.18
71396544
2018-04-12
Products
Kurzanleitung

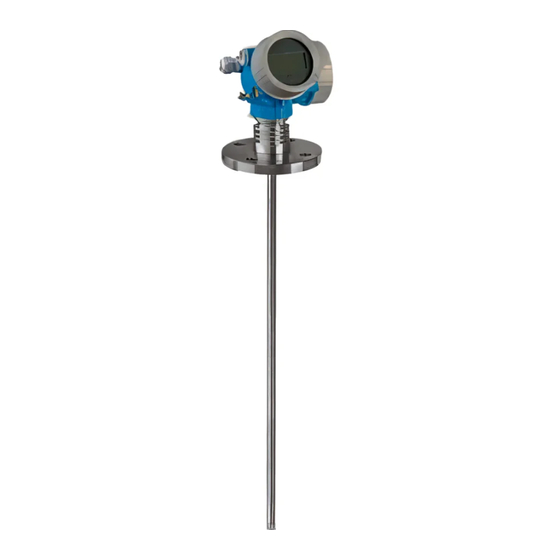

Levelflex FMP51, FMP52,
FMP54
PROFIBUS PA
Geführtes Radar
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
– Internet:
www.endress.com/deviceviewer
– Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Levelflex FMP51 PROFIBUS PA
Inhaltszusammenfassung für Endress+Hauser Levelflex FMP51 PROFIBUS PA
- Seite 1 PROFIBUS PA Geführtes Radar Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: – Internet: www.endress.com/deviceviewer – Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
10.7 Benutzerspezifische Anwendungen ............52 Endress+Hauser... -
Seite 4: Wichtige Hinweise Zum Dokument
Die Erdungsklemmen befinden sich innen und außen am Gerät: • Innere Erdungsklemme: Schutzerde wird mit dem Versorgungsnetz verbunden. • Äußere Erdungsklemme: Gerät wird mit dem Erdungssystem der Anlage verbunden. 1.1.3 Werkzeugsymbole A0011222 A0011220 A0011219 A0013442 A0011221 Kreuzschlitzschrau- Schlitzschrauben- Innensechskant- Torxschraubendreher Gabelschlüssel bendreher dreher schlüssel Endress+Hauser... -
Seite 5: Symbole Für Informationstypen
Kennzeichnet den explosionsgefährdeten Bereich. Sicherer Bereich (nicht explosionsgefährdeter Bereich) Kennzeichnet den nicht explosionsgefährdeten Bereich. 1.1.6 Symbole am Gerät Symbol Bedeutung Sicherheitshinweis Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung. Temperaturbeständigkeit der Anschlusskabel Gibt den Mindestwert für die Temperaturbeständigkeit der Anschlusskabel an. Endress+Hauser... -
Seite 6: Begriffe Und Abkürzungen
Der MWP befindet sich auch auf dem Typenschild. Time of Flight - Laufzeitmessverfahren FieldCare Skalierbares Software-Tool für Gerätekonfiguration und integrierte Plant-Asset-Management- Lösungen DeviceCare Universelle Konfigurationssoftware für Endress+Hauser HART, PROFIBUS, FOUNDATION Fieldbus und Ethernet Feldgeräte Device Type Manager Gerätebeschreibung (Device description) für das HART-Kommunikations-Protokoll ε (DK Wert) Relative Dielektrizitätskonstante... -
Seite 7: Eingetragene Marken
Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, Deutschland Bluetooth® The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Endress+Hauser is under license. Other trademarks and trade names are those of their respective owners. Apple®... -
Seite 8: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Hauptel-... -
Seite 9: Arbeitssicherheit
Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. HINWEIS Verlust des Schutzgrads durch Öffnen in feuchter Umgebung ‣ Wenn das Gerät in feuchter Umgebung geöffnet wird, ist der ausgewiesene Schutzgrad auf dem Typenschild aufgehoben. Der sichere Betrieb des Gerätes kann dadurch ebenfalls betroffen sein. Endress+Hauser... -
Seite 10: Eac-Konformität
Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. 2.5.2 EAC-Konformität Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EAC-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC- Zeichens. Endress+Hauser... -
Seite 11: Produktbeschreibung
Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Levelflex FMP51/FMP52/FMP54/FMP55 A0012399 1 Aufbau des Levelflex Elektronikgehäuse Prozessanschluss (hier beispielhaft: Flansch) Seilsonde Sondenendgewicht Stabsonde Koaxsonde Endress+Hauser... -
Seite 12: Warenannahme Und Produktidentifizierung
• Ware unbeschädigt? • Entsprechen Typenschilddaten den Bestellangaben auf dem Lieferschein? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser- Vertriebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: •... -
Seite 13: Lagerung, Transport
Hebezeuge (Gurte, Ösen, etc.) nicht am Elektronikgehäuse und nicht an der Sonde befesti- gen, sondern am Prozessanschluss. Dabei auf den Schwerpunkt des Gerätes achten, so dass es nicht unbeabsichtigt verkippen kann. ‣ Sicherheitshinweise, Transportbedingungen für Geräte über 18 kg (39.6 lbs) beachten (IEC 61010). A0013920 Endress+Hauser... -
Seite 14: Montage
Montage Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage Montagebedingungen 6.1.1 Geeignete Montageposition A0012606 3 Montagebedingungen für Levelflex Endress+Hauser... - Seite 15 • Abstand (C) des Sondenendes vom Behälterboden: – Seilsonde: > 150 mm (6 in) – Stabsonde: > 10 mm (0,4 in) – Koaxsonde: > 10 mm (0,4 in) Bei Koaxsonden ist der Abstand zur Wand und zu Einbauten beliebig. Endress+Hauser...
-
Seite 16: Fixierung Der Sonde
Befestigung mit zuverlässiger Isolierung auf andere Weise nicht möglich ist: Isolierten Befestigungssatz verwenden. • Um eine extrem hohe Zugbelastung (z.B. bei thermischer Ausdehung) und die Gefahr des Seilbruchs zu vermeiden, muss das Seil locker sein. Erforderlicher Durchhang: ≥ 10 mm/(1 m Seillänge) [ 0.12 in/(1 ft Seillänge)]. Endress+Hauser... -
Seite 17: Fixierung Von Stabsonden
ø b ø<25 (1.0) 3 (0.12) » mm (in) A0012607 Sondenstab, unbeschichtet Hülse, eng gebohrt, damit elektrischer Kontakt zwischen Hülse und Stab gewährleistet ist. Kurzes Metallrohr, z.B. festgeschweißt Sondenstab, beschichtet Kunststoffhülse, z.B. PTFE, PEEK, PPS Kurzes Metallrohr, z.B. festgeschweißt Endress+Hauser... - Seite 18 16,5 (0,65) HINWEIS Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen. ‣ Fixierhülse eng bohren, damit guter elektrischer Kontakt zwischen Hülse und Sondenstab sichergestellt ist. HINWEIS Schweißen kann das Hauptelektronikmodul beschädigen. ‣ Vor dem Anschweißen: Sondenstab erden und Elektronik ausbauen. Endress+Hauser...
-
Seite 19: Fixierung Von Koaxsonden
Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Montage Fixierung von Koaxsonden Für WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich. A0012608 Koaxsonden können an beliebiger Stelle des Masserohres fixiert werden. Endress+Hauser... -
Seite 20: Messgerät Montieren
Stabsonden von FMP52 können wegen ihrer Beschichtung nicht gekürzt werden. Kürzen von Seilsonden Seilsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslaufko- nus kleiner ist als 150 mm (6 in). Seilsonden von FMP52 können wegen ihrer Beschichtung nicht gekürzt werden. Endress+Hauser... - Seite 21 An der zu kürzenden Stelle das Seil mit Klebeband umwickeln, um es gegen Aufspleißen zu sichern. Das Seil rechtwinklig absägen oder mit Bolzenschneider abschneiden. Das Seil in das Gewicht beziehungsweise die Hülse vollständig einführen. Gewindestifte wieder einschrauben. Wegen der klemmenden Beschichtung der Gewin- destifte ist kein Sicherungslack erforderlich. Endress+Hauser...
- Seite 22 Eingeben der neuen Sondenlänge Nach dem Kürzen der Sonde: Zum Untermenü Sondeneinstellungen wechseln und eine Sondenlängenkorrektur durchführen. A0014241 Feld für die neue Sondenlänge Zur Dokumentation die neue Sondenlänge in die Kurzanleitung eintragen, die sich im Elektronikgehäuse hinter dem Anzeigemodul befindet. Endress+Hauser...
-
Seite 23: Gerät Montieren
Bei Montage mit Dichtung unlackierte Metallschrauben verwenden, um einen guten elektri- schen Kontakt zwischen Prozess- und Sondenflansch zu ermöglichen. Seilsonden montieren HINWEIS Elektrostatische Entladungen können die Elektronik beschädigen. ‣ Das Gehäuse erden, bevor die Seilsonde in den Behälter hinuntergelassen wird. Endress+Hauser... - Seite 24 • Der Montagehalter zur Wand- oder Mastmontage des Elektronikgehäuses • Das Verbindungskabel in der bestellten Länge. Das Kabel hat einen geraden und einen um 90° gewinkelten Stecker. Je nach den örtlichen Bedingungen kann der gewinkelte Stecker an der Sonde oder am Elektronikgehäuse angebracht werden. Endress+Hauser...
- Seite 25 Bei starker Vibration kann zusätzlich ein Sicherungslack an den Steckverbindern verwen- det werden, z.B. Loctite 243. Montage des Elektronikgehäuses ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793 4 Montage des Elektronikgehäuses mit dem Montagehalter; Maßeinheit: mm (in) Wandmontage Mastmontage Endress+Hauser...
-
Seite 26: Messumformergehäuse Drehen
5 Anschließen des Verbindungskabels. Es gibt folgende Möglichkeiten: Gewinkelter Stecker an der Sonde Gewinkelter Stecker am Elektronikgehäuse Länge Verbindungskabel nach Bestellung 6.2.5 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Mes- sumformergehäuse drehen: Endress+Hauser... - Seite 27 Befestigungsschraube anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder Edelstahlgehäuse). 6.2.6 Anzeige drehen Deckel öffnen 3 mm A0021430 Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken. Elektronikraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austauschen. Endress+Hauser...
-
Seite 28: Anzeigemodul Drehen
Anzeigemodul auf den Elektronikraum stecken, bis es einrastet. Deckel Elektronikraum schliessen 3 mm 2,5 Nm A0021451 Deckel des Elektronikraums zuschrauben. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs- kralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm fest- ziehen. Endress+Hauser... -
Seite 29: Montagekontrolle
Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt? Sind Befestigungsschraube und Sicherungskralle fest angezogen? Endress+Hauser... -
Seite 30: Elektrischer Anschluss
Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V A0036519 6 Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm Endress+Hauser... - Seite 31 über den Prozessanschluss (Flansch oder Einschraubstück) oder über die externe Erdungsklemme erfolgen. Es ist ein Netzschalter für das Gerät leicht erreichbar in der Nähe des Gerätes zu instal- lieren. Der Schalter ist als Trennvorrichtung für das Gerät zu kennzeichnen (IEC/EN61010). Endress+Hauser...
- Seite 32 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungs- schutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, mit integrierten Überspannungsschutz Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2, mit integrierten Überspan- nungsschutz Anschlussklemme für Kabelschirm Endress+Hauser...
- Seite 33 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Elektrischer Anschluss Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus A0036530 8 Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus Kabelschirm; Kabelspezifikation beachten Anschluss PROFIBUS PA / FOUNDATION Fieldbus Messgerät Schaltausgang (Open Collector) Endress+Hauser...
- Seite 34 Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöff- net werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8" Bedeutung Signal - Signal + nicht belegt Schirm A0011176 Endress+Hauser...
-
Seite 35: Versorgungsspannung
Produkstruktur: Merkmal 610 "Zubehör montiert", Option NA "Überspannungsschutz". Technische Daten Widerstand pro Kanal 2 × 0,5 Ω max. Ansprechgleichspannung 400 … 700 V Ansprechstoßspannung < 800 V Kapazität bei 1 MHz < 1,5 pF Nennableitstoßstrom (8/20 μs) 10 kA Endress+Hauser... -
Seite 36: Messgerät Anschließen
Elektrischer Anschluss Levelflex FMP51, FMP52, FMP54 PROFIBUS PA Externes Überspannungsschutzmodul Als externer Überspannungsschutz eignen sich zum Beispiel HAW562 oder HAW569 von Endress+Hauser. Weitere Informationen finden Sie in folgenden Dokumenten: • HAW562: TI01012K • HAW569: TI01013K Messgerät anschließen WARNUNG Explosionsgefahr! ‣... - Seite 37 Maßeinheit: mm (in) Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh- rung entfernen, um Dichtheit zu gewährleisten. Kabelmantel entfernen. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen. Kabelverschraubungen fest anziehen. Kabel gemäß Klemmenbelegung anschließen. A0034682 Endress+Hauser...
-
Seite 38: Steckbare Federkraftklemmen
≤ 3 (0.12) A0013661 10 Maßeinheit: mm (in) Um Kabel wieder aus der Klemme zu entfernen: Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden Klem- menlöchern drücken und gleichzeitig das Kabelende aus der Klemme ziehen. Endress+Hauser... -
Seite 39: Anschlusskontrolle
Ist die Klemmenbelegung korrekt? Wenn erforderlich: Ist die Schutzleiterverbindung hergestellt ? Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige auf dem Anzeigemodul? Sind alle Gehäusedeckel montiert und fest angezogen? Ist die Sicherungskralle fest angezogen? Endress+Hauser... -
Seite 40: Integration In Ein Profibus-Netzwerk
Schalter 8 in Position "OFF" setzen. Adresse mit Schaltern 1 bis 7 gemäß nachfolgender Tabelle einstellen. Die Änderung der Adresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart des Gerä- tes. Schalter Wert in Position "ON" Wert in Position "OFF" Endress+Hauser... -
Seite 41: Software-Adressierung
Das Gerät führt automatisch einen Neustart durch und meldet sich mit der aktuellen Adresse (Werkeinstellung: 126). Adresse über das Bedienmenü einstellen: Setup → Geräteadresse A0015903 13 Beispiel für die Software-Adressierung; Schalter 8 ist in Position "ON"; die Adresse wird im Bedien- menü definiert (Setup → Geräteadresse). Endress+Hauser... -
Seite 42: Inbetriebnahme Über Wizard
Wenn der Wizard abgebrochen wird, bevor alle erforderlichen Parameter eingestellt wurden, befindet sich das Gerät möglicherweise in einem undefinierten Zustand. In die- sem Fall empfiehlt es sich, das Gerät auf Werkseinstellungen zurückzusetzen. DeviceCare steht zum Download bereit unter www.software-products.endress.com. Zum Download ist die Regist- rierung im Endress+Hauser-Softwareportal erforderlich. Endress+Hauser... -
Seite 43: Inbetriebnahme (Über Bedienmenü)
2.5 Einheit für Messwert 2 2.6 Messwertsymbole für Messwert 2 Parameterdarstellung (hier: Parameter mit Auswahlliste) 3.1 Kopfzeile mit Parametername und Fehlersymbol (falls ein Fehler vorliegt) 3.2 Auswahlliste; bezeichnet den aktuellen Parameterwert. Eingabematrix für Zahlen Eingabematrix für Text, Zahlen und Sonderzeichen Endress+Hauser... -
Seite 44: Bedienelemente
• Tastendruck von 2 s: Rücksprung in die Messwertanzeige ("Home-Position"). Bei Text- und Zahleneditor Schließt den Text- oder Zahleneditor ohne Änderungen zu übernehmen. Minus/Enter-Tastenkombination (Tasten gleichzeitig drücken) Verringert den Kontrast (heller einstellen). A0032910 Plus/Enter-Tastenkombination (Tasten gleichzeitig drücken und gedrückt halten) Erhöht den Kontrast (dunkler einstellen). A0032911 Endress+Hauser... -
Seite 45: Kontextmenü Aufrufen
A0033110-DE Gleichzeitig + drücken. Das Kontextmenü wird geschlossen und die Betriebsanzeige erscheint. Menü aufrufen via Kontextmenü Kontextmenü öffnen. Mit zum gewünschten Menü navigieren. Mit die Auswahl bestätigen. Das gewählte Menü öffnet sich. Endress+Hauser... -
Seite 46: Bedienmenü
Menü ist nach den Funktions- blöcken des Geräts aufgebaut. Bei Bedienung über Bedientools (z.B. FieldCare) befindet sich der Parameter Language unter "Setup→Erweitertes Setup→Anzeige" Bei Aufruf des Menüs "Experte" wird immer ein Freigabecode abgefragt. Falls kein kundenspzifischer Freigabec- ode definiert wurde, ist "0000" einzugeben. Endress+Hauser... -
Seite 47: Schreibschutz Aufheben
X X X X X X X 20.50 Main menu 0104-1 Display language English Operation Setup Display language 0104-1 English à Deutsch Español Français Display language 0104-1 à English Deutsch Español Français Hauptmenü 0104-1 Sprache Deutsch Betrieb Setup A0029420 15 Am Beispiel der Vor-Ort-Anzeige Endress+Hauser... -
Seite 48: Füllstandmessung Konfigurieren
Busadresse des Geräts eingeben (nur bei Software-Adressierung). Setup → Längeneinheit Längeneinheit wählen. Setup→Betriebsart Option Füllstand wählen. Setup → Tanktyp Tanktyp wählen. Setup → Rohrdurchmesser (nur bei "Tanktyp" = "Bypass/Schwallrohr") Durchmesser des Bypasses oder Schwallrohrs angeben. nur vorhanden bei Geräten mit Anwendungspaket "Trennschichtmessung" Endress+Hauser... - Seite 49 Anzeige der Signalqualität des ausgewerteten Füllstandechos (zur Kontrolle). 13. Setup → Ausblendung → Bestätigung Distanz Angezeigte Distanz mit tatsächlichem Wert vergleichen, um die Aufnahme einer Störechoausblendungskurve zu starten Bei FMP54 mit Gasphasenkompensation (Produktstruktur: Merkmal 540 "Anwendungspakete", Option EF oder EG) darf keine Störechoausblendung aufgenommen werden. Endress+Hauser...
-
Seite 50: Trennschichtmessung Konfigurieren
F = Abgleich Voll (= Spanne) = Distanz LN = Sondenlänge = Füllstand UP = Gemessene Dicke oberes Medium Setup → Tag description Messstellenbezeichnung eingeben. Setup→ Geräteadresse Busadresse des Geräts eingeben (nur bei Software-Adressierung). Setup → Längeneinheit Längeneinheit wählen. Endress+Hauser... - Seite 51 16. Setup → Signalqualität Anzeige der Signalqualität des ausgewerteten Füllstandechos. 17. Setup → Ausblendung → Bestätigung Distanz Angezeigte Distanz mit tatsächlichem Wert vergleichen, um die Aufnahme einer Störechoausblendungskurve zu starten. nur vorhanden bei Geräten mit Anwendungspaket "Trennschichtmessung" Endress+Hauser...
-
Seite 52: Benutzerspezifische Anwendungen
Inbetriebnahme (über Bedienmenü) Levelflex FMP51, FMP52, FMP54 PROFIBUS PA 10.7 Benutzerspezifische Anwendungen Einstellung der Parameter für benutzerspezifische Anwendungen siehe separate Doku- mentation: BA01006F (Betriebsanleitung FMP51/FMP52/FMP54, PROFIBUS PA) Siehe zusätzlich für das Untermenü Experte: GP01001F (Beschreibung Geräteparameter FMP5x, PROFIBUS PA) Endress+Hauser... - Seite 56 *71396544* 71396544 www.addresses.endress.com...
