11.4 Füllstandmessung konfigurieren
R
LN

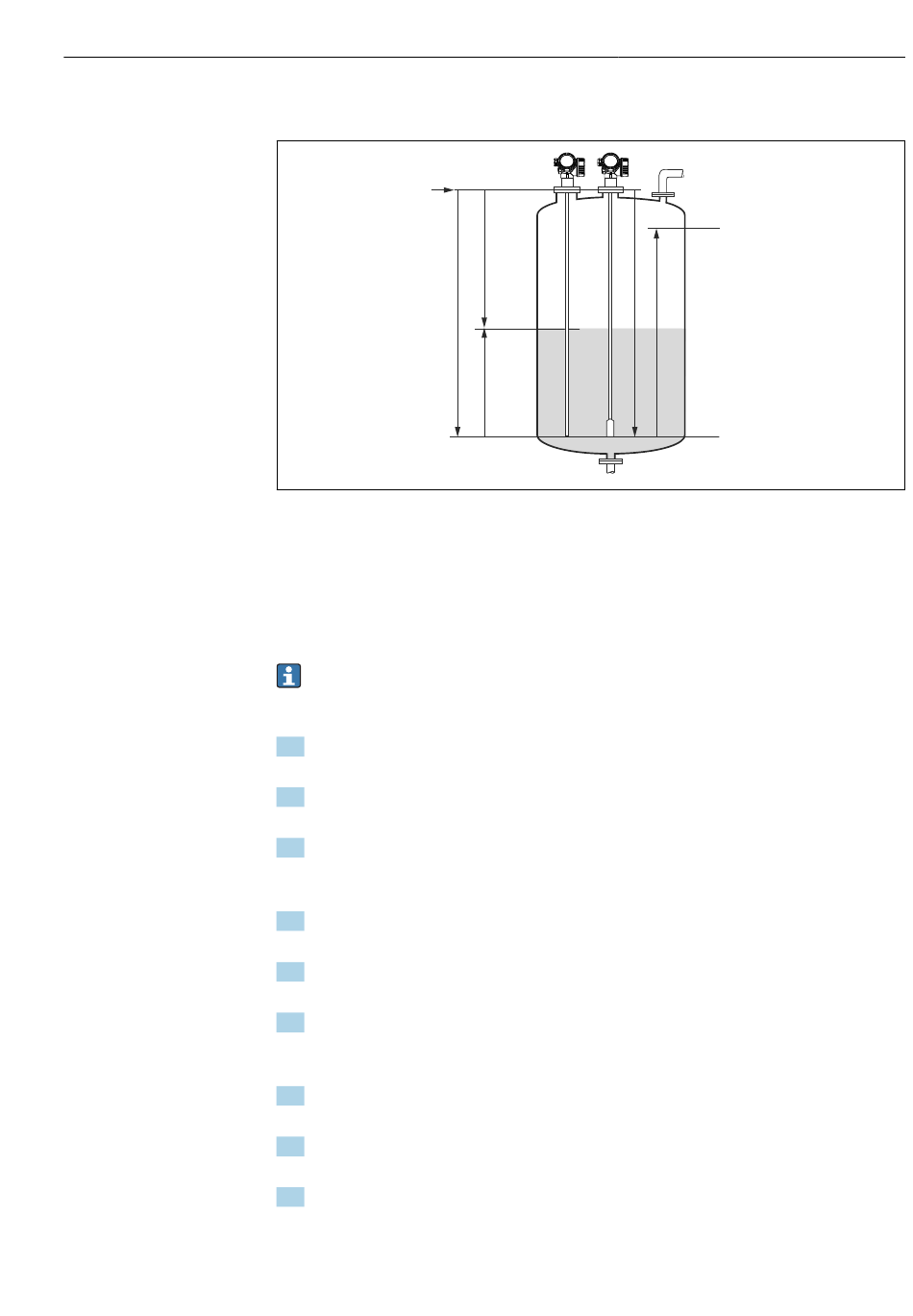

 26 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten
LN Sondenlänge
R Referenzpunkt der Messung
D Distanz
L Füllstand
E Abgleich Leer (= Nullpunkt)
F Abgleich Voll (= Spanne)
Ist bei Seilsonden der ε
gewichts nicht möglich. Der Leerabgleich E sollte in diesen Fällen höchstens LN -
250 mm (LN - 10 in) betragen.
1. Navigieren zu: Setup → Messstellenbezeichnung
 Messstellenbezeichnung eingeben.
2. Navigieren zu: Setup → Geräteadresse
 Busadresse des Geräts eingeben (nur bei Software-Adressierung).
3. Für Geräte im Anwendungspaket "Trennschichtmessung":
Navigieren zu: Setup → Betriebsart
 Option Füllstand wählen.
4. Navigieren zu: Setup → Längeneinheit
 Längeneinheit wählen.
5. Navigieren zu: Setup → Tanktyp
 Tanktyp wählen.
6. Für Parameter Tanktyp = Bypass/Schwallrohr:
Navigieren zu: Setup → Rohrdurchmesser
 Durchmesser des Bypasses oder Schwallrohrs angeben.
7. Navigieren zu: Setup → Mediengruppe
 Mediengruppe angeben: (Wässrig (DK >= 4) oder Sonstiges)
8. Navigieren zu: Setup → Abgleich Leer
 Leerdistanz E angeben (Distanz vom Referenzpunkt R zur 0%-Marke).
9. Navigieren zu: Setup → Abgleich Voll
 Volldistanz F angeben (Distanz von der 0%- zur 100%-Marke).
D
E
L
-Wert kleiner 7, dann ist eine Messung im Bereich des Straff-
r
Inbetriebnahme über Bedienmenü
20 mA
100%
F
4 mA
0%
A0011360
