Montage
18
• Produktstruktur, Merkmal 600 "Sondendesign":
• Ausprägung MB "Sensor abgesetzt, 3 m Kabel"
• Ausprägung MC "Sensor abgesetzt, 6 m Kabel"
• Ausprägung MD "Sensor abgesetzt, 9 m Kabel"
• Das Verbindungskabel ist bei diesen Ausführungen im Lieferumfang enthalten.
Minimaler Biegeradius: 100 mm (4 inch)
• Der Montagehalter für das Elektronikgehäuse ist bei diesen Ausführungen im Lieferum-
fang enthalten. Montagemöglichkeiten:
• Wandmontage
• Montage an DN32 ... DN50 (1¼ ... 2 inch) Mast oder Rohr
• Das Verbindungskabel hat einen geraden und einen um 90 ° gewinkelten Stecker. Je
nach den örtlichen Bedingungen kann der gewinkelte Stecker an der Sonde oder am
Elektronikgehäuse angebracht werden.
Sonde, Elektronik und Verbindungskabel sind aufeinander abgestimmt und durch
eine gemeinsame Seriennummer gekennzeichnet. Es dürfen nur Komponenten mit
der gleichen Seriennummer miteinander verbunden werden.

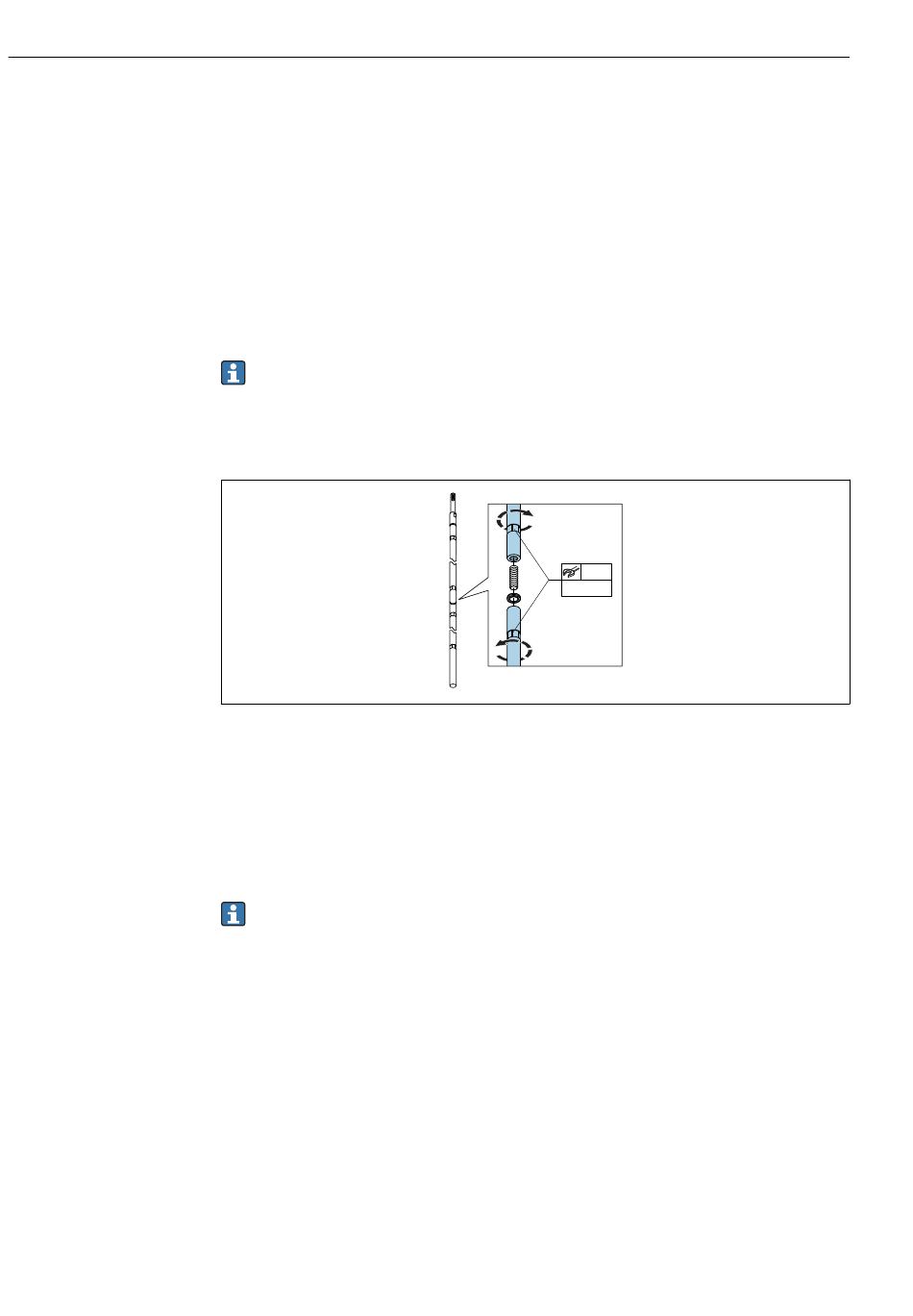

Teilbare Sonden
Bei beengten Montageverhältnissen (Deckenfreiheit) ist die Verwendung von teilbaren
Stabsonden (⌀ 16 mm) vorteilhaft.
• max. Sondenlänge 10 m (394 in)
• max. seitliche Belastbarkeit 30 Nm
• Sonden sind mehrfach teilbar in den Längen:
• 500 mm (20 in)
• 1 000 mm (40 in)
Die Verbindung der einzelnen Stabsegmente wird durch die beiliegenden Nord-Lock-
Scheiben gesichert. Die paarweise verklebten Scheiben so einsetzen, dass die innenlie-
genden Keilflächen aufeinanderliegen.
6.1.3 Hinweise zur mechanischen Belastung der Sonde
Zugbelastbarkeit von Seilsonden
FMP51
Seil 4 mm (¹⁄₆ in) 316
Zugbelastbarkeit 5 kN
Seil 4 mm (¹⁄₆ in) Alloy C
Zugbelastbarkeit 5 kN
Seil 4 mm (¹⁄₆ in) PFA>316L
Zugbelastbarkeit 1 kN
Levelflex FMP51, FMP52, FMP54 PROFIBUS PA
14
15 Nm
A0021647
