Inbetriebnahme Variante Direktintegration
30

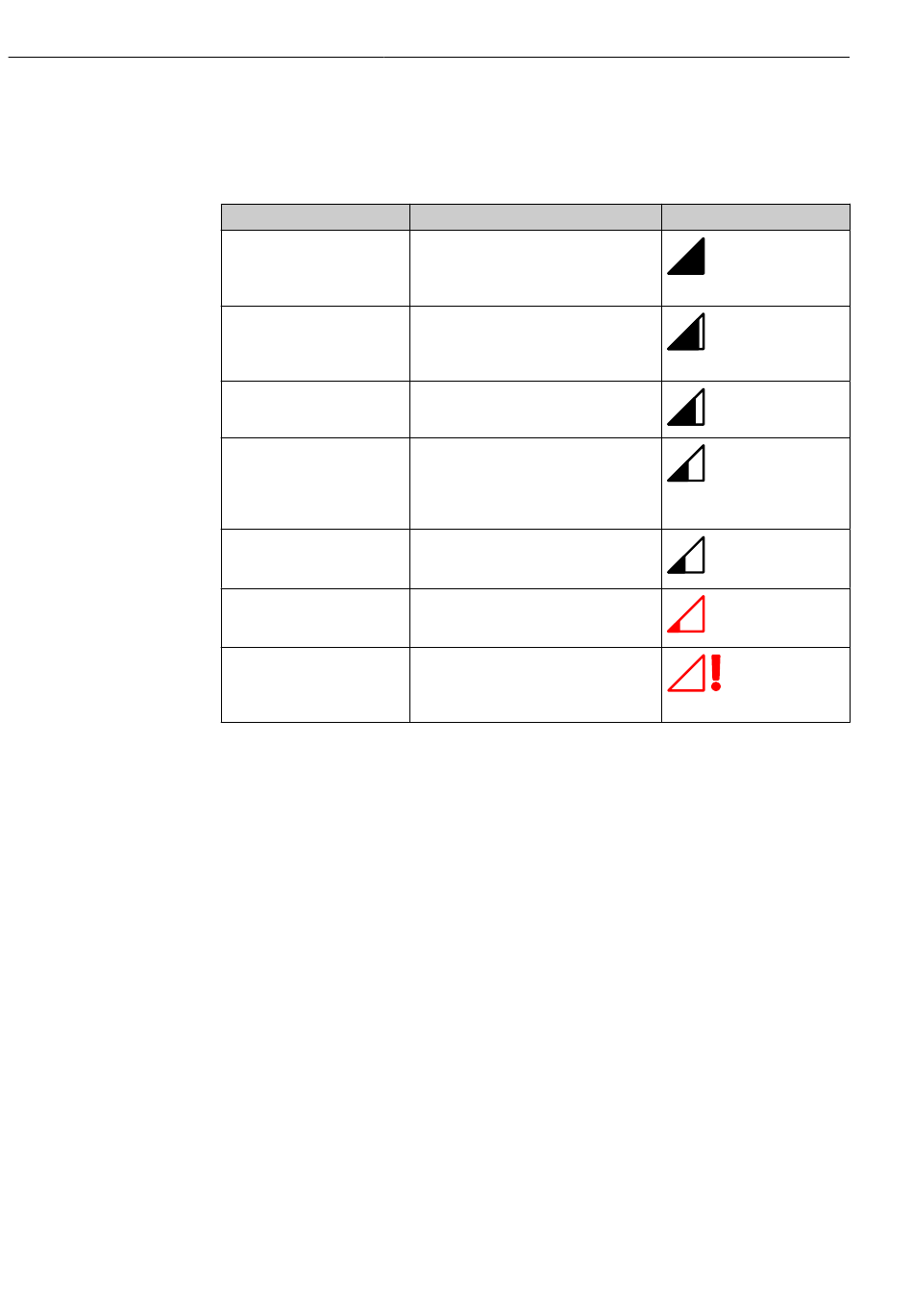

9.2.2 Beschreibung Qualität der Signalstärken
Nachdem Sie einen Zugang auf die Konfigurationsoberfläche des Fermentation Monitor
haben, werden unter Wireless Networks alle verfügbaren Netzwerke mit der aktuellen
Signalqualität angezeigt.
Signalstärke
> –30 dBm
> –50 dBm
> –60 dBm
> –67 dBm
> –70 dBm
> –80 dBm
> –90 dBm
9.3 Funktionsblock Fermentation Monitor für das
Leitsystem einrichten
9.3.1 Einführung und Überblick Funktionsbaustein QWX43
Für die Integration des Fermentation Monitor in Siemens S7-Steuerungen hat
Endress+Hauser den Funktionsbaustein QWX43 entwickelt. Der Funktionsbaustein erfüllt
die Anforderungen der S1500/S1200, S300 und S400-Steuerungen.
Der Funktionsbaustein erfüllt folgende Anforderungen:
• Open User Communication via TCP/IP
• Parametrierbare Schnittstelle für den Fermentation Monitor
• Einfache Integration in bestehende Systeme
Open User Communication via TCP/IP
Der Funktionsbaustein von Endress+Hauser für den Fermentation Monitor nutzt die
TCP/IP-Verbindung, um Daten zwischen der S7-Steuerung und dem Fermentation Monitor
auszutauschen. Dadurch kann der Fermentation Monitor in Echtzeit Daten senden und
empfangen, was für die effiziente und präzise Fermentationsüberwachung und / oder
Steuerung sorgt.
Parametrierbare für den Fermentation Monitor
Der Funktionsbaustein enthält eine speziell für den Fermentation Monitor entwickelte
Schnittstelle, die eine einfache und intuitive Interaktion mit dem Fermentation Monitor
ermöglicht. Direkt von der S7-Steuerung können Sie Gärparameter abfragen, die CO2-Ein-
stellungen ändern und detaillierte Geräteinformationen abrufen.
Zu erwartende Qualität
Maximal Signalstärke.
Diese Signalstärke ist in der Nähe WLAN-
Routers bzw. Wireless Access Point zu
erwarten.
Ausgezeichnete Signalstärke.
Alles bis zu dieser Signalstärke kann als
ausgezeichnete Signalstärke betrachtet
werden.
Zuverlässige Signalstärke.
Noch gute Signalstärke.
Minimal erforderliche Signalstärke für
diverse Dienste.
Diese Signalstärke ist für alle Dienste erfor-
derlich, die einen reibungslosen und zuver-
lässigen Datenverkehr benötigen.
Niedrige Signalstärke.
Für die meisten Fälle wird die Signalstärke
ausreichen.
Minimal erforderliche Signalstärke für
einen Verbindungsaufbau. Nicht empfoh-
len.
Nicht zu verwendende Signalstärke.
Diese Signalstärke wird nicht für einen
Verbindungsaufbau oder für Dienste aus-
reichen.
Fermentation Monitor QWX43
Anzeige
