Produktbeschreibung
12
3.4 Produktaufbau
10
9
5

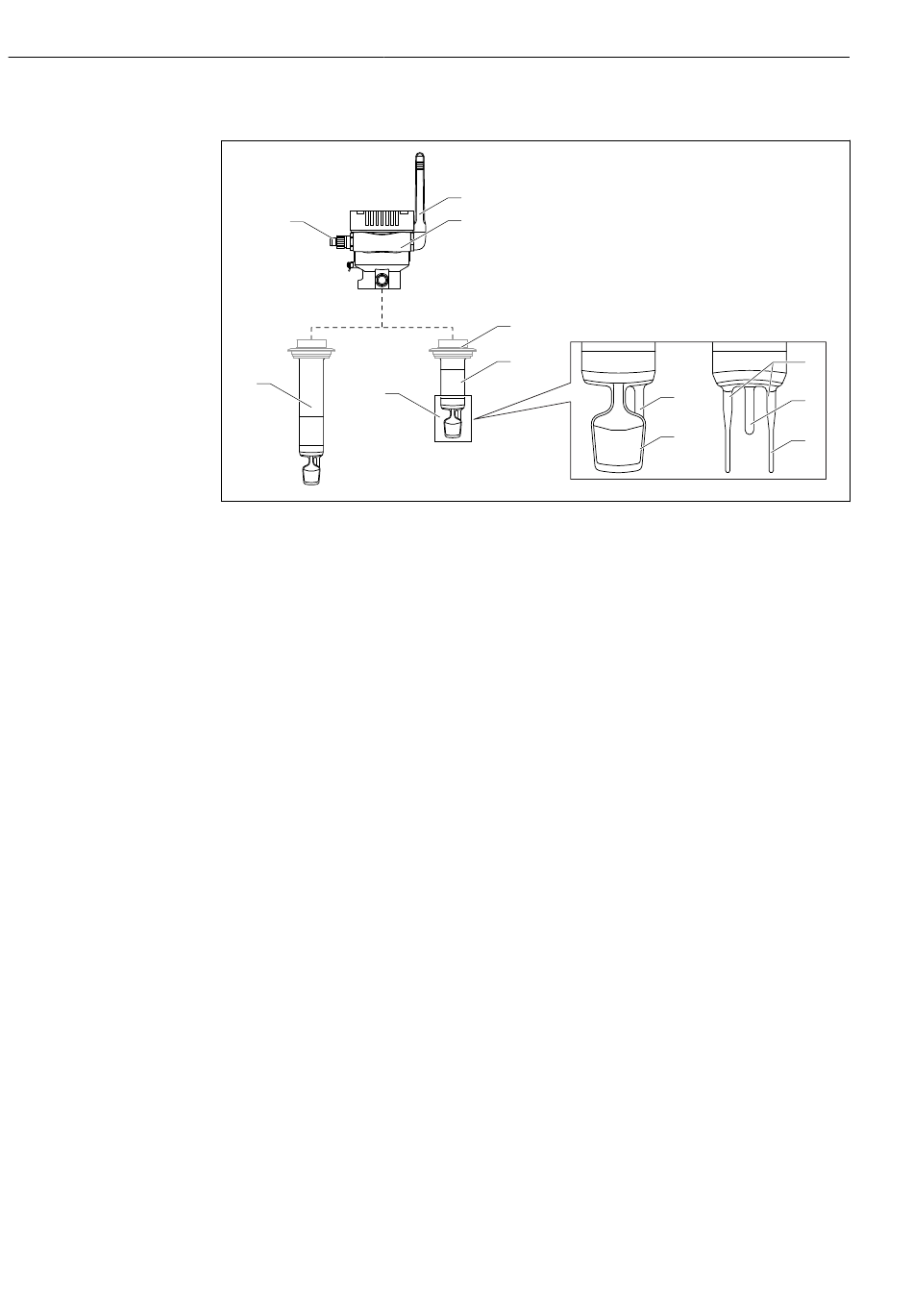

 3 Produktaufbau
1 Antenne
2 Einkammer-Gehäuse mit Typenschild
3 Prozessanschluss
4 Sondenbauart: Kompaktversion, Standardlänge: 142 mm (5,59 inch)
5 Messelemente
6 Ultraschallsensor
7 Temperatursensor
8 Schwinggabel (Vibronik)
9 Sondenbauart: Rohrverlängerung
10 M12-Stecker zum Anschluss der Versorgungsspannung
Fermentation Monitor QWX43
1
2
3
4
6
7
7
8
8
