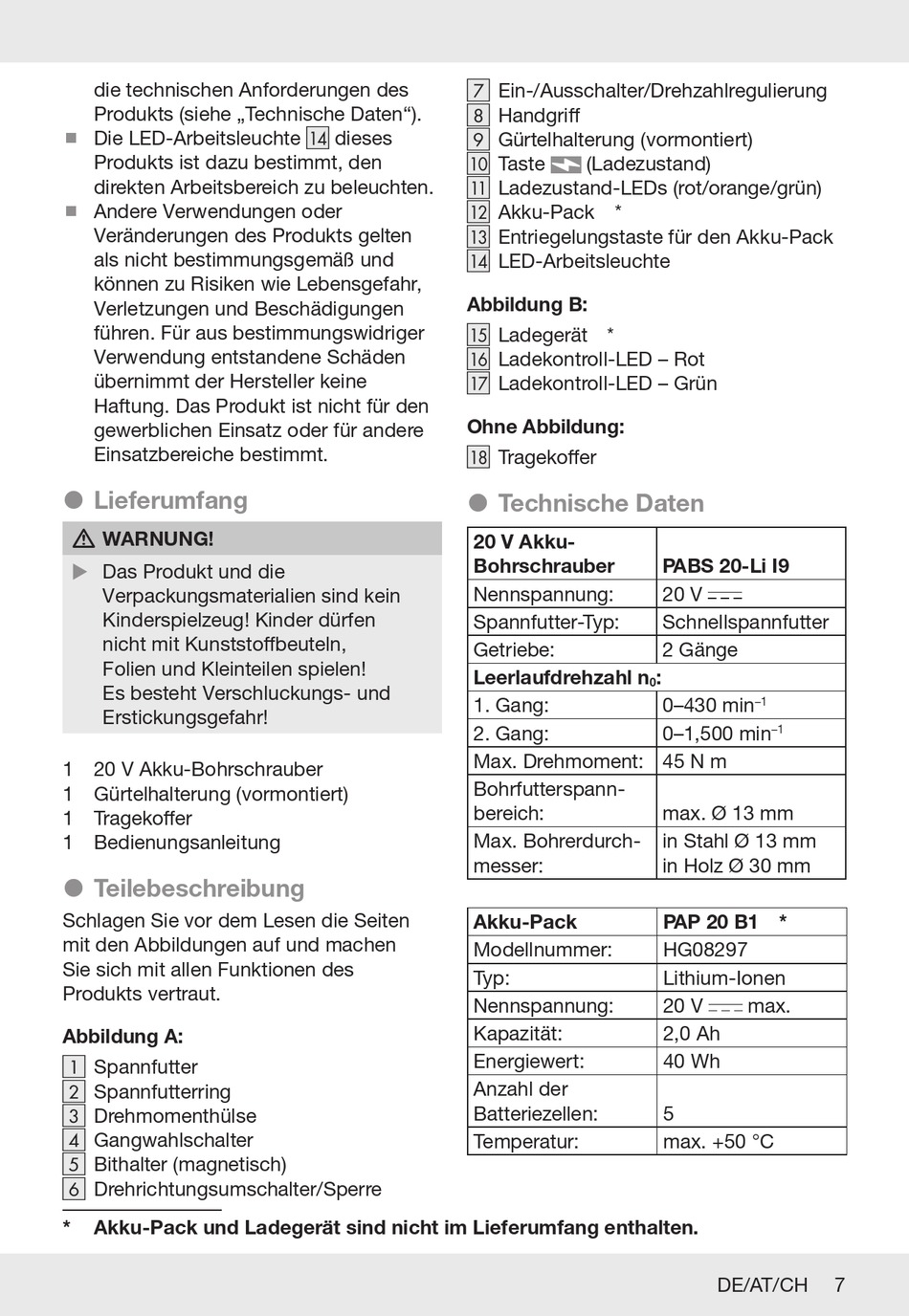

Parkside PABS 20-LI I9 Bedienungsanleitung Und Originalbetriebsanleitung Seite 9

die technischen Anforderungen des
Produkts (siehe „Technische Daten").
Die LED-Arbeitsleuchte
Produkts ist dazu bestimmt, den
direkten Arbeitsbereich zu beleuchten.
Andere Verwendungen oder
Veränderungen des Produkts gelten
als nicht bestimmungsgemäß und
können zu Risiken wie Lebensgefahr,
Verletzungen und Beschädigungen
führen. Für aus bestimmungswidriger
Verwendung entstandene Schäden
übernimmt der Hersteller keine
Haftung. Das Produkt ist nicht für den
gewerblichen Einsatz oder für andere
Einsatzbereiche bestimmt.
˜ Lieferumfang
WARNUNG!
m
Das Produkt und die
u
Verpackungsmaterialien sind kein
Kinderspielzeug! Kinder dürfen
nicht mit Kunststoffbeuteln
Folien und Kleinteilen spielen!
Es besteht Verschluckungs- und
Erstickungsgefahr!
1 20 V Akku-Bohrschrauber
1 Gürtelhalterung (vormontiert)
1 Tragekoffer
1 Bedienungsanleitung
˜ Teilebeschreibung
Schlagen Sie vor dem Lesen die Seiten
mit den Abbildungen auf und machen
Sie sich mit allen Funktionen des
Produkts vertraut.
Abbildung A:
Spannfutter
[ 1 ]
Spannfutterring
2 ] [
Drehmomenthülse
3 ] [
Gangwahlschalter
4 ] [
Bithalter (magnetisch)
5 ] [
Drehrichtungsumschalter/Sperre
[ 6 ]
* Akku-Pack und Ladegerät sind nicht im Lieferumfang enthalten.
7 ] [
8 ] [
dieses
[ ]
9 ] [
[
[
[
[
[
Abbildung B:
[
[
[
Ohne Abbild ng:
[
˜ Technische Daten
20 V A
Bohrschrauber
Nennspannung:
Spannfutter-Typ:
Getriebe:
Leerlaufdrehzahl n
1. Gang:
2. Gang:
Max. Drehmoment: 45 N m
Bohrfutterspann-
bereich:
Max. Bohrerdurch-
messer:
Akku-Pack
Modellnummer:
Typ:
Nennspannung:
Kapazität:
Energiewert:
Anzahl der
Batteriezellen:
Temperatur:
Ein-/Ausschalter/Drehzahlregulierung
Handgriff
Gürtelhalterung (vormontiert)
Taste (Ladezustand)
]
Ladezustand-LEDs (rot/orange/grün)
]
Akku-Pack *
]
Entriegelungstaste für den Akku-Pack
]
LED-Arbeitsleuchte
]
Ladeger t *
]
Ladekontroll-LED – Rot
]
Ladekontroll-LED – Grün
]
Tragekoffer
]
-
:
0
PABS 20-Li I9
20 V
Schnellspannfutter
2 Gänge
0–430 min
–1
0–1,500 min
–1
max. Ø 13 mm
in Stahl Ø 13 mm
in Holz Ø 30 mm
PAP 20 B
HG08297
Lithium-Ionen
20 V max.
2,0 Ah
40 Wh
5
max. +50 °C
DE/AT/CH 7
