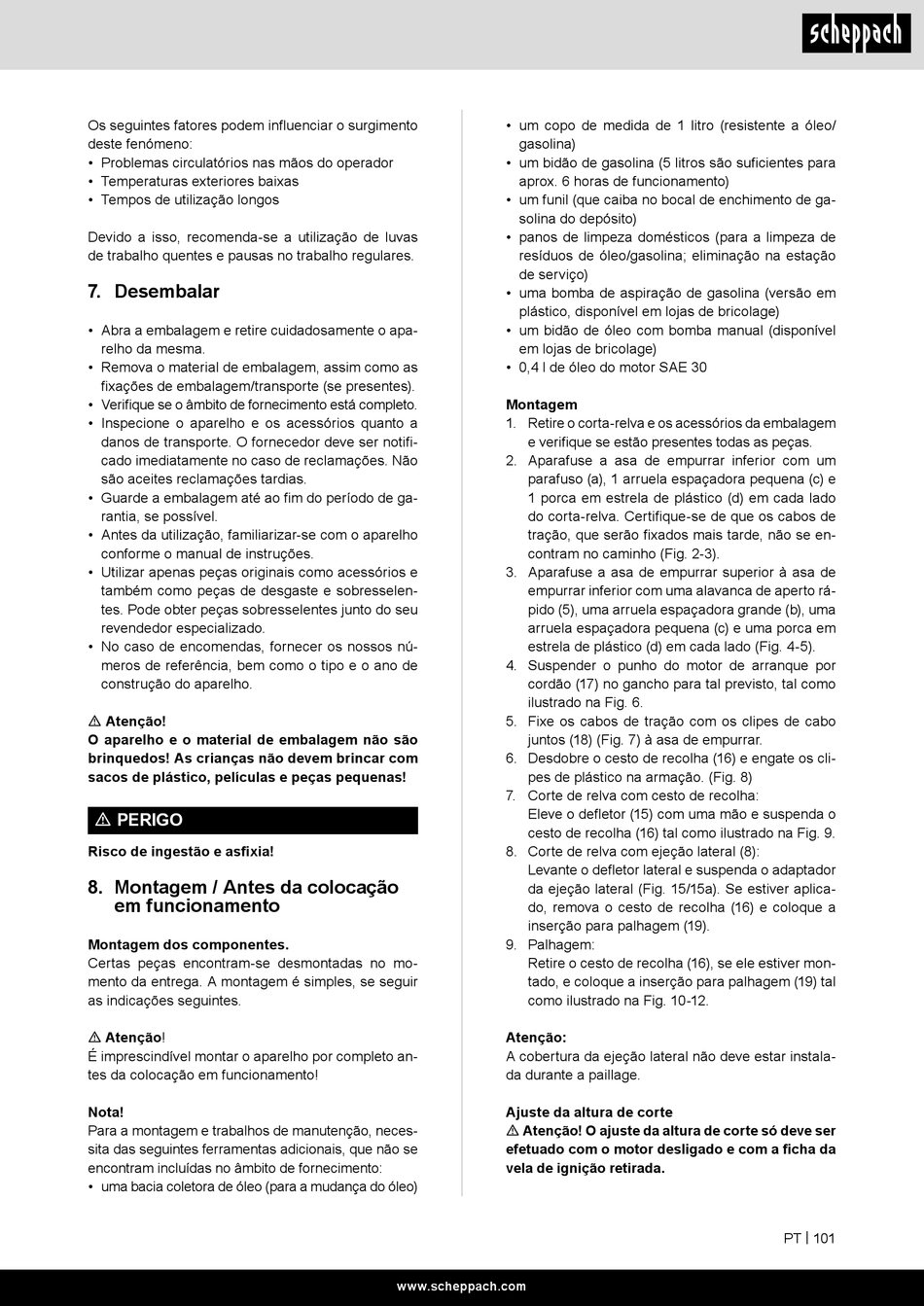

Scheppach MS173-51 Originalbetriebsanleitung Seite 101

Os seguintes fatores podem influenciar o surgimento
deste fenómeno:
• Problemas circulatórios nas mãos do operador
• Temperaturas exteriores baixas
• Tempos de utilização longos
Devido a isso, recomenda-se a utilização de luvas
de trabalho quentes e pausas no trabalho regulares.
7. Desembalar
• Abra a embalagem e retire cuidadosamente o apa-
relho da mesma.
• Remova o material de embalagem, assim como as
fixações de embalagem/transporte (se presentes).
• Verifique se o âmbito de fornecimento está completo.
• Inspecione o aparelho e os acessórios quanto a
danos de transporte. O fornecedor deve ser notifi-
cado imediatamente no caso de reclamações. Não
são aceites reclamações tardias.
• Guarde a embalagem até ao fim do período de ga-
rantia, se possível.
• Antes da utilização, familiarizar-se com o aparelho
conforme o manual de instruções.
• Utilizar apenas peças originais como acessórios e
também como peças de desgaste e sobresselen-
tes. Pode obter peças sobresselentes junto do seu
revendedor especializado.
• No caso de encomendas, fornecer os nossos nú-
meros de referência, bem como o tipo e o ano de
construção do aparelho.
m Atenção!
O aparelho e o material de embalagem não são
brinquedos! As crianças não devem brincar com
sacos de plástico, películas e peças pequenas!
m PERIGO
Risco de ingestão e asfixia!
8. Montagem / Antes da colocação
em funcionamento
Montagem dos componentes.
Certas peças encontram-se desmontadas no mo-
mento da entrega. A montagem é simples, se seguir
as indicações seguintes.
m Atenção!
É imprescindível montar o aparelho por completo an-
tes da colocação em funcionamento!
Nota!
Para a montagem e trabalhos de manutenção, neces-
sita das seguintes ferramentas adicionais, que não se
encontram incluídas no âmbito de fornecimento:
• uma bacia coletora de óleo (para a mudança do óleo)
• um copo de medida de 1 litro (resistente a óleo/
gasolina)
• um bidão de gasolina (5 litros são suficientes para
aprox. 6 horas de funcionamento)
• um funil (que caiba no bocal de enchimento de ga-
solina do depósito)
• panos de limpeza domésticos (para a limpeza de
resíduos de óleo/gasolina; eliminação na estação
de serviço)
• uma bomba de aspiração de gasolina (versão em
plástico, disponível em lojas de bricolage)
• um bidão de óleo com bomba manual (disponível
em lojas de bricolage)
• 0,4 l de óleo do motor SAE 30
Montagem
1. Retire o corta-relva e os acessórios da embalagem
e verifique se estão presentes todas as peças.
2. Aparafuse a asa de empurrar inferior com um
parafuso (a), 1 arruela espaçadora pequena (c) e
1 porca em estrela de plástico (d) em cada lado
do corta-relva. Certifique-se de que os cabos de
tração, que serão fixados mais tarde, não se en-
contram no caminho (Fig. 2-3).
3. Aparafuse a asa de empurrar superior à asa de
empurrar inferior com uma alavanca de aperto rá-
pido (5), uma arruela espaçadora grande (b), uma
arruela espaçadora pequena (c) e uma porca em
estrela de plástico (d) em cada lado (Fig. 4-5).
4. Suspender o punho do motor de arranque por
cordão (17) no gancho para tal previsto, tal como
ilustrado na Fig. 6.
5. Fixe os cabos de tração com os clipes de cabo
juntos (18) (Fig. 7) à asa de empurrar.
6. Desdobre o cesto de recolha (16) e engate os cli-
pes de plástico na armação. (Fig. 8)
7. Corte de relva com cesto de recolha:
Eleve o defletor (15) com uma mão e suspenda o
cesto de recolha (16) tal como ilustrado na Fig. 9.
8. Corte de relva com ejeção lateral (8):
Levante o defletor lateral e suspenda o adaptador
da ejeção lateral (Fig. 15/15a). Se estiver aplica-
do, remova o cesto de recolha (16) e coloque a
inserção para palhagem (19).
9. Palhagem:
Retire o cesto de recolha (16), se ele estiver mon-
tado, e coloque a inserção para palhagem (19) tal
como ilustrado na Fig. 10-12.
Atenção:
A cobertura da ejeção lateral não deve estar instala-
da durante a paillage.
Ajuste da altura de corte
m Atenção! O ajuste da altura de corte só deve ser
efetuado com o motor desligado e com a ficha da
vela de ignição retirada.
www.scheppach.com
PT | 101
