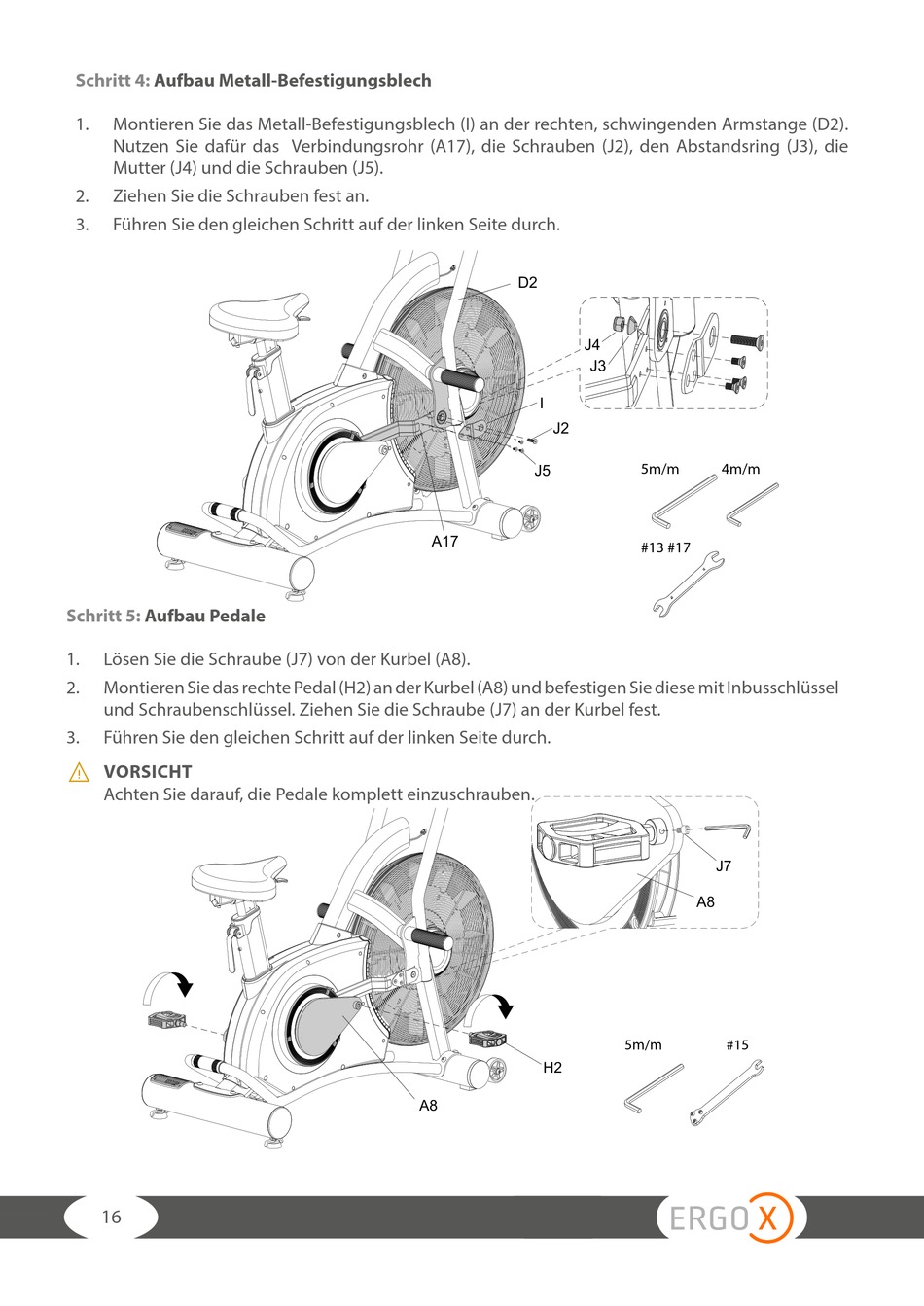

Schritt 4: Aufbau Metall-Befestigungsblech
1. Montieren Sie das Metall-Befestigungsblech (I) an der rechten, schwingenden Armstange (D2).
Nutzen Sie dafür das Verbindungsrohr (A17), die Schrauben (J2), den Abstandsring (J3), die
Mutter (J4) und die Schrauben (J5).
2. Ziehen Sie die Schrauben fest an.
3. Führen Sie den gleichen Schritt auf der linken Seite durch.
Schritt 5: Aufbau Pedale
1. Lösen Sie die Schraube (J7) von der Kurbel (A8).
2. Montieren Sie das rechte Pedal (H2) an der Kurbel (A8) und befestigen Sie diese mit Inbusschlüssel
und Schraubenschlüssel. Ziehen Sie die Schraube (J7) an der Kurbel fest.
3. Führen Sie den gleichen Schritt auf der linken Seite durch.
VORSICHT
⚠
Achten Sie darauf, die Pedale komplett einzuschrauben.
16
D2
J4
J3
I
J2
J5
A17
H2
A8
USE TOOL
5m/m 4m/m
#13 #17
J7
A8
USE TOOL
5m/m #15
