Taurus Ergo-X Montage- Und Bedienungsanleitung Seite 15

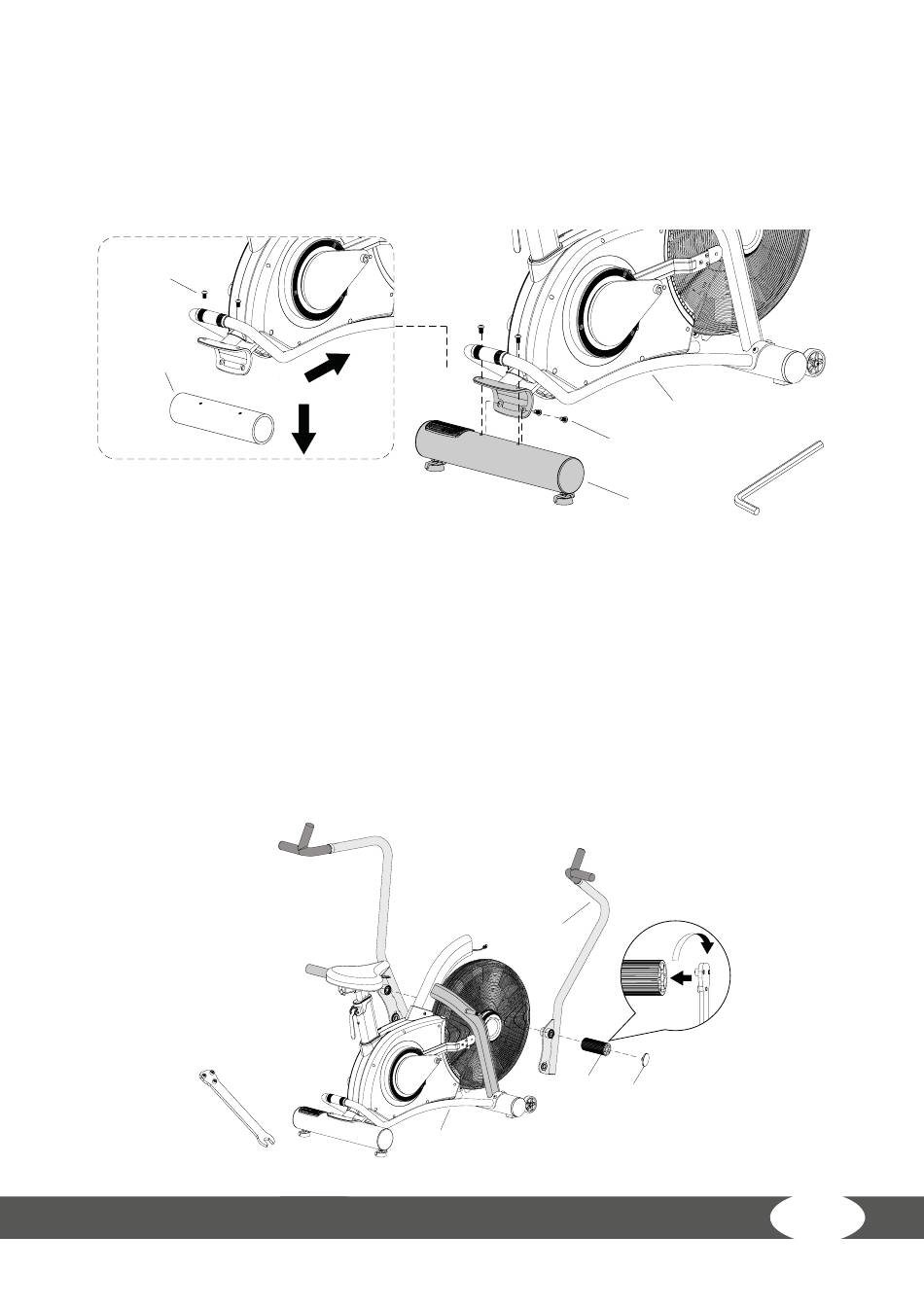

Schritt 2: Aufbau hinterer Standfuß
1. Lösen Sie beide Schrauben (J6) von der Papprolle. Die Papprolle dient nur dem Verpackungsschutz
und wird nicht für den oder nach dem Aufbau benötigt.
2. Montieren Sie den hinteren Standfuß (C) mit der Schraube (J6) am Hauptrahmen (A).
STEP 1
J6
PAPER TUBE Papprolle
Schritt 3: Aufbau linke und rechte Armstange & Fußstütze
1. Montieren Sie die rechte, schwingende Armstange (D2) mit einem Abstandsring (J8) am
Hauptrahmen (A).
2. Montieren Sie dann die Fußstütze (G). Befestigen Sie die Fußstütze mit dem Schraubenschlüssel
und stecken Sie dann eine Endkappe (G2) darauf.
3. Befestigen Sie die Fußstütze im Uhrzeigersinn mit dem Schraubenschlüssel.
USE TOOL
Customized Wrench
D2
G
A
A
USE TOOL
J6
6m/m
C
G1
