Taurus Ergo-X Montage- Und Bedienungsanleitung Seite 13

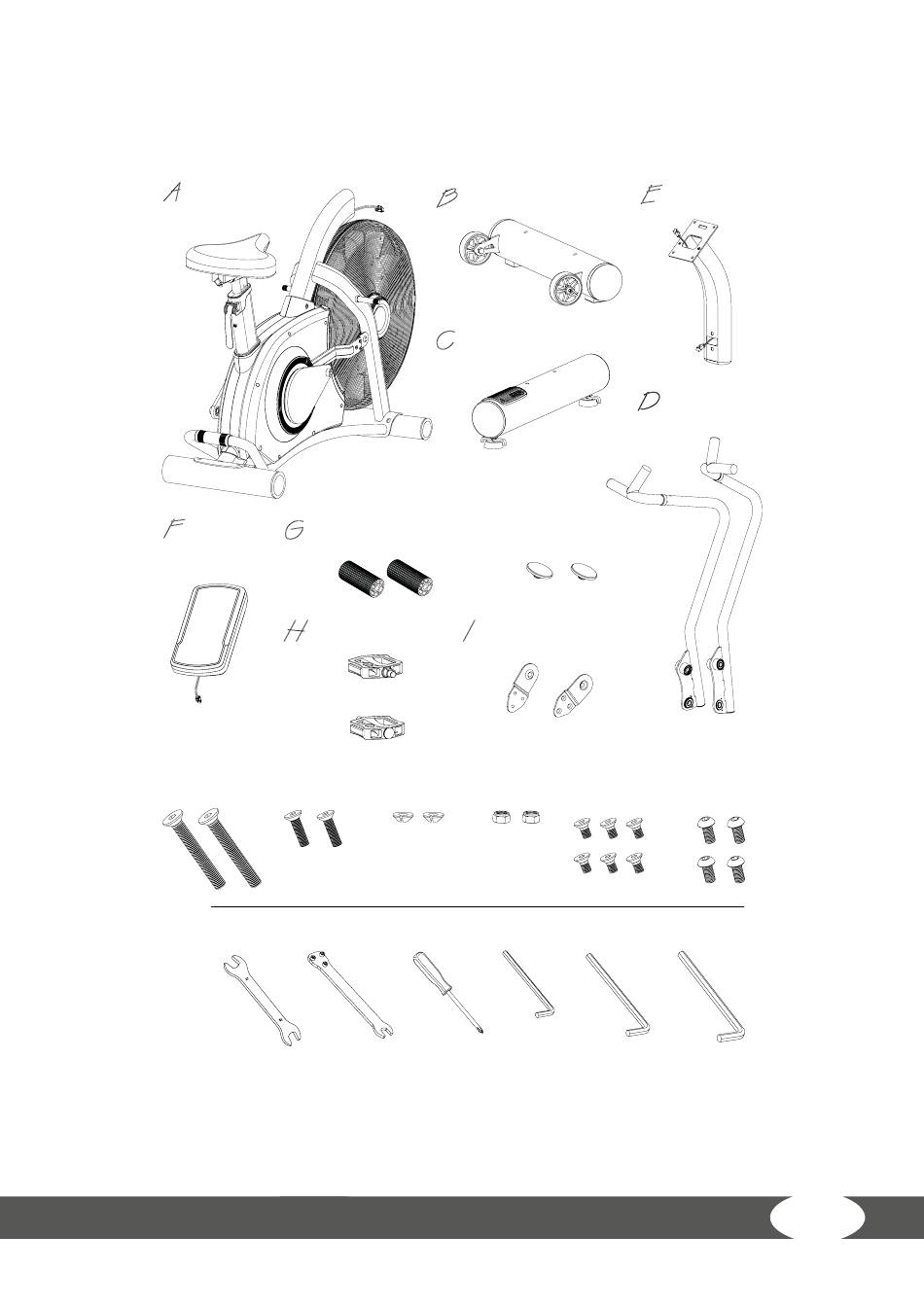

Hauptrahmen
Main frame
Console (G-1)Foot Support
Konsole
(H1) Pedal (links)
(H1) Pedal( left)
(H2) Pedal (rechts)
(H2) Pedal ( right)
(J1) Schraube (J2) Schraube
(J1)Screw (J2)Screw
M8*60 M8*30
M8*60 M8*30
Cu stom ize d Wrenc h
# 17
#13
Vorderer Standfuß
Front stabilizer
Hinterer Standfuß
Rear stabilizer
(G2) Endkappe
(G-2)End Cap
Fußstütze
Metall-Befestigungsblech
Metal xing plate
(J4) Mutter
(J3)
(J3)Spacer (J4)NUT
Abstandshalter M8
Ring M8
4m/m
#15
Konsolenmast
Console tube
Armstangen,
Swing handle
schwingend
bar (L-R)
(J5) Schraube (J6) Schraube
(J5)Screw (J6)Screw
M6*16 M10*20
M6*16
M10*20
5m/m 6m/m
13
