2.3 Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
L
+ Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+ Falls Sie Schwierigkeiten haben, die Grafiken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC)
zu öffnen. Dort haben Sie die Möglichkeit, näher heranzuzoomen. Bitte beachten Sie dabei,
dass das Programm Adobe Acrobat Reader auf Ihrem Endgerät installiert sein muss, um die
Datei öffnen zu können.

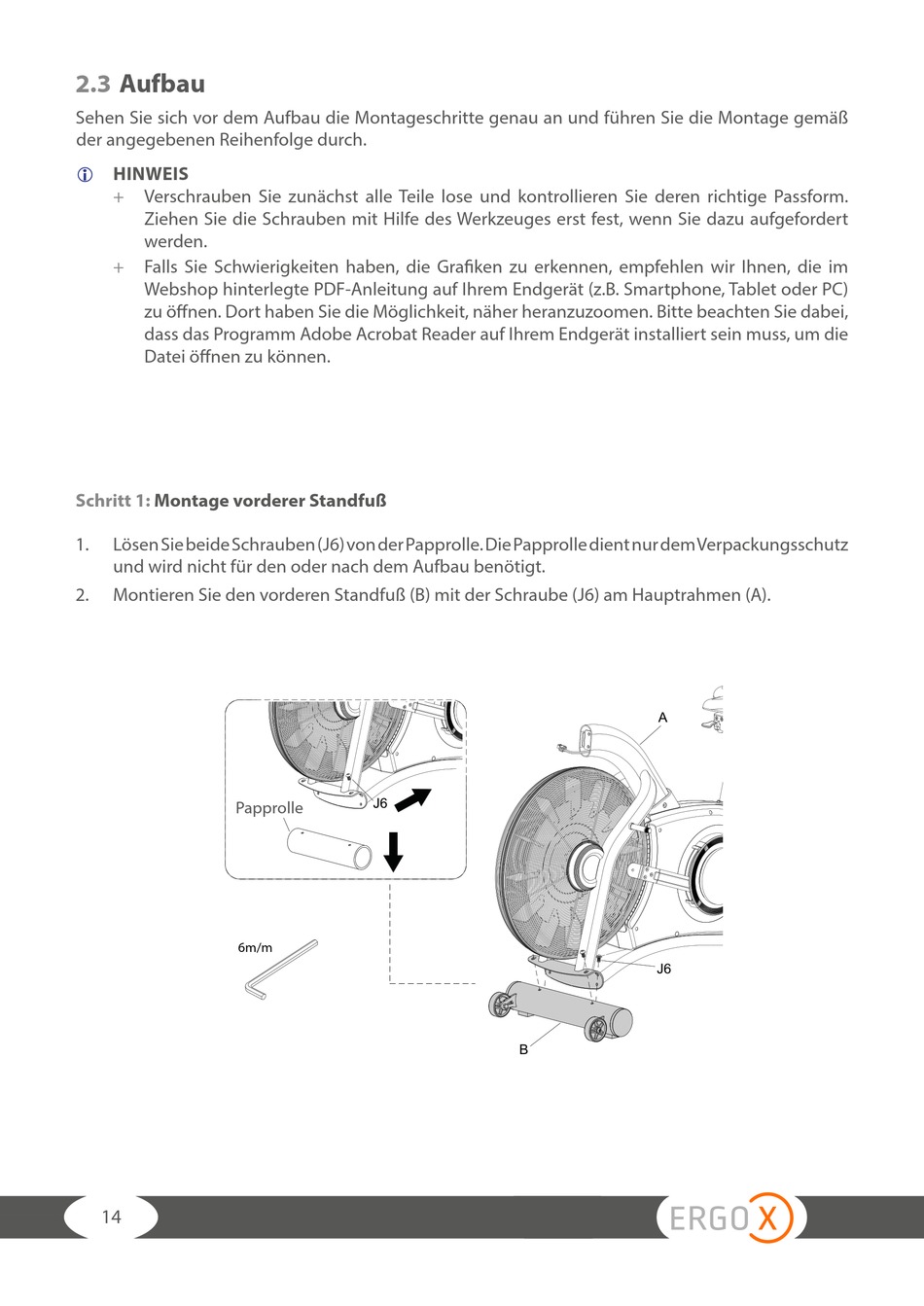

Schritt 1: Montage vorderer Standfuß
1. Lösen Sie beide Schrauben (J6) von der Papprolle. Die Papprolle dient nur dem Verpackungsschutz
und wird nicht für den oder nach dem Aufbau benötigt.
2. Montieren Sie den vorderen Standfuß (B) mit der Schraube (J6) am Hauptrahmen (A).
Papprolle
PAPER TUBE
USE TOOL
6m/m
14
J6
B
A
J6
