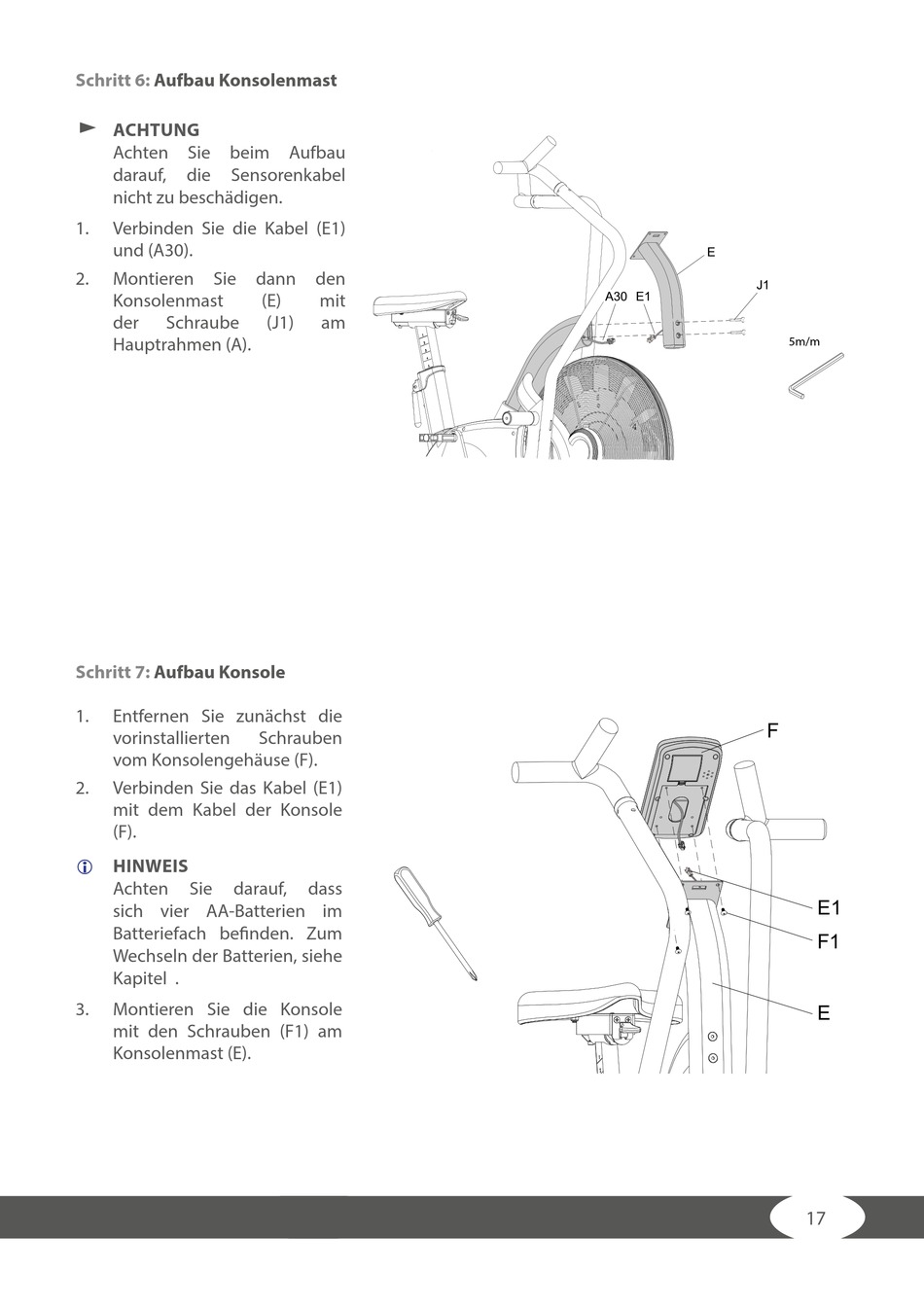

Schritt 6: Aufbau Konsolenmast
࣑ ACHTUNG
Achten Sie beim Aufbau
darauf, die Sensorenkabel
nicht zu beschädigen.
1. Verbinden Sie die Kabel (E1)
und (A30).
2. Montieren Sie dann den
Konsolenmast
der Schraube
Hauptrahmen (A).
Schritt 7: Aufbau Konsole
1. Entfernen Sie zunächst die
vorinstallierten
vom Konsolengehäuse (F).
2. Verbinden Sie das Kabel (E1)
mit dem Kabel der Konsole
(F).
HINWEIS
L
Achten Sie darauf,
sich vier AA-Batterien im
Batteriefach befinden. Zum
Wechseln der Batterien, siehe
Kapitel .
3. Montieren Sie die Konsole
mit den Schrauben (F1) am
Konsolenmast (E).
(E) mit
(J1) am
Schrauben
USE TOOL
dass
E
J1
A30 E1
F
USE TOOL
5m/m
E1
F1
E
