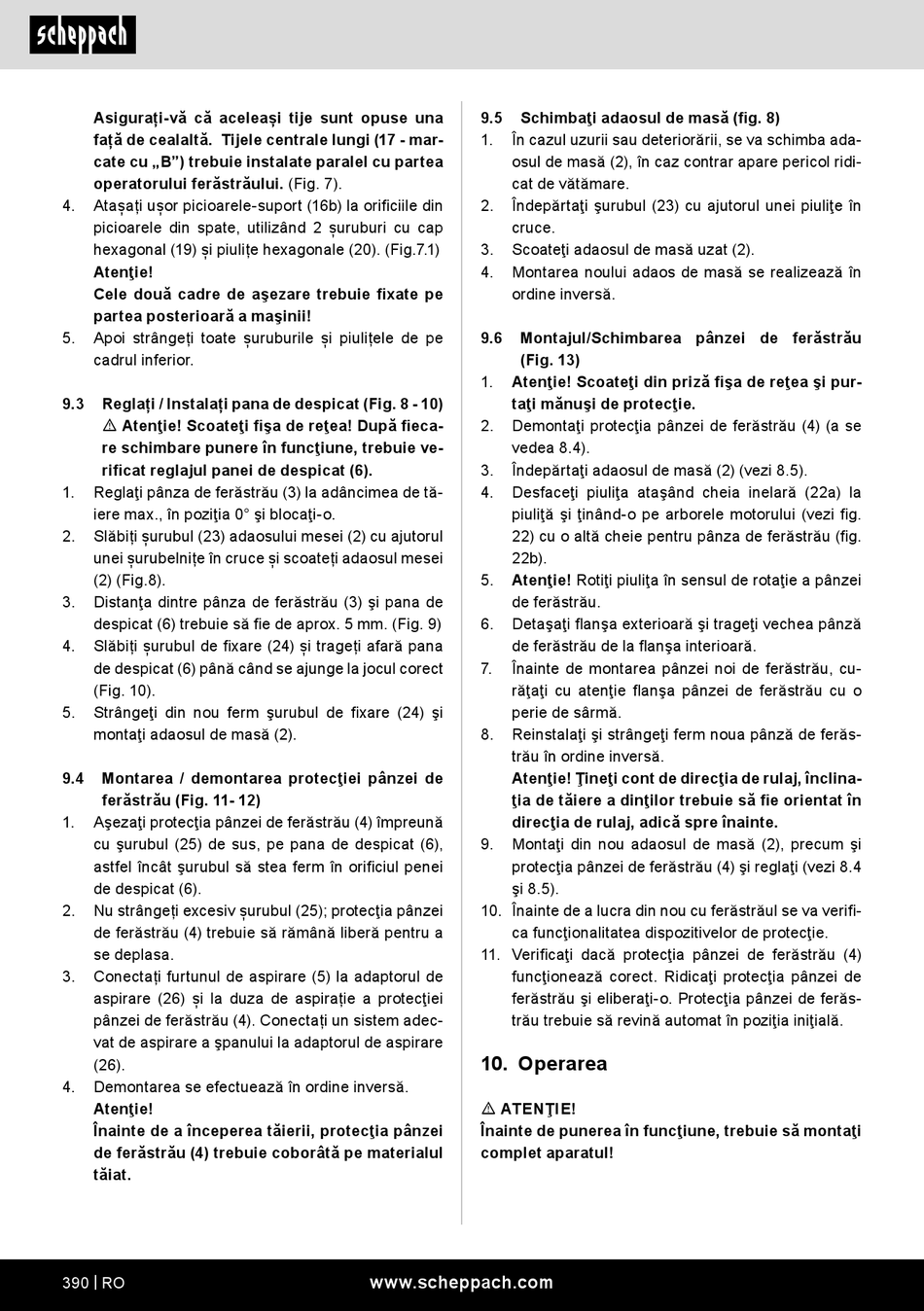

Asigurați-vă că aceleași tije sunt opuse una
față de cealaltă. Tijele centrale lungi (17 - mar-
cate cu „B") trebuie instalate paralel cu partea
operatorului ferăstrăului. (Fig. 7).
4. Atașați ușor picioarele-suport (16b) la orificiile din
picioarele din spate, utilizând 2 șuruburi cu cap
hexagonal (19) și piulițe hexagonale (20). (Fig.7.1)
Atenţie!
Cele două cadre de aşezare trebuie fixate pe
partea posterioară a maşinii!
5. Apoi strângeți toate șuruburile și piulițele de pe
cadrul inferior.
9.3 Reglați / Instalați pana de despicat (Fig. 8 - 10)
m Atenţie! Scoateţi fişa de reţea! După fieca-
re schimbare punere în funcţiune, trebuie ve-
rificat reglajul panei de despicat (6).
1. Reglaţi pânza de ferăstrău (3) la adâncimea de tă-
iere max., în poziţia 0° şi blocaţi-o.
2. Slăbiți șurubul (23) adaosului mesei (2) cu ajutorul
unei șurubelnițe în cruce și scoateți adaosul mesei
(2) (Fig.8).
3. Distanţa dintre pânza de ferăstrău (3) şi pana de
despicat (6) trebuie să fie de aprox. 5 mm. (Fig. 9)
4. Slăbiți șurubul de fixare (24) și trageți afară pana
de despicat (6) până când se ajunge la jocul corect
(Fig. 10).
5. Strângeţi din nou ferm şurubul de fixare (24) şi
montaţi adaosul de masă (2).
9.4 Montarea / demontarea protecţiei pânzei de
ferăstrău (Fig. 11- 12)
1. Aşezaţi protecţia pânzei de ferăstrău (4) împreună
cu şurubul (25) de sus, pe pana de despicat (6),
astfel încât şurubul să stea ferm în orificiul penei
de despicat (6).
2. Nu strângeți excesiv șurubul (25); protecţia pânzei
de ferăstrău (4) trebuie să rămână liberă pentru a
se deplasa.
3. Conectați furtunul de aspirare (5) la adaptorul de
aspirare (26) și la duza de aspirație a protecţiei
pânzei de ferăstrău (4). Conectați un sistem adec-
vat de aspirare a şpanului la adaptorul de aspirare
(26).
4. Demontarea se efectuează în ordine inversă.
Atenţie!
Înainte de a începerea tăierii, protecţia pânzei
de ferăstrău (4) trebuie coborâtă pe materialul
tăiat.
390 | RO
9.5 Schimbaţi adaosul de masă (fig. 8)
1. În cazul uzurii sau deteriorării, se va schimba ada-
osul de masă (2), în caz contrar apare pericol ridi-
cat de vătămare.
2. Îndepărtaţi şurubul (23) cu ajutorul unei piuliţe în
cruce.
3. Scoateţi adaosul de masă uzat (2).
4. Montarea noului adaos de masă se realizează în
ordine inversă.
9.6 Montajul/Schimbarea pânzei de ferăstrău
(Fig. 13)
Atenţie! Scoateţi din priză fişa de reţea şi pur-
1.
taţi mănuşi de protecţie.
2. Demontaţi protecţia pânzei de ferăstrău (4) (a se
vedea 8.4).
3. Îndepărtaţi adaosul de masă (2) (vezi 8.5).
4. Desfaceţi piuliţa ataşând cheia inelară (22a) la
piuliţă şi ţinând-o pe arborele motorului (vezi fig.
22) cu o altă cheie pentru pânza de ferăstrău (fig.
22b).
5. Atenţie! Rotiţi piuliţa în sensul de rotaţie a pânzei
de ferăstrău.
6. Detaşaţi flanşa exterioară şi trageţi vechea pânză
de ferăstrău de la flanşa interioară.
7. Înainte de montarea pânzei noi de ferăstrău, cu-
răţaţi cu atenţie flanşa pânzei de ferăstrău cu o
perie de sârmă.
8. Reinstalaţi şi strângeţi ferm noua pânză de ferăs-
trău în ordine inversă.
Atenţie! Ţineţi cont de direcţia de rulaj, înclina-
ţia de tăiere a dinţilor trebuie să fie orientat în
direcţia de rulaj, adică spre înainte.
9. Montaţi din nou adaosul de masă (2), precum şi
protecţia pânzei de ferăstrău (4) şi reglaţi (vezi 8.4
şi 8.5).
10. Înainte de a lucra din nou cu ferăstrăul se va verifi-
ca funcţionalitatea dispozitivelor de protecţie.
11. Verificaţi dacă protecţia pânzei de ferăstrău (4)
funcţionează corect. Ridicaţi protecţia pânzei de
ferăstrău şi eliberaţi-o. Protecţia pânzei de ferăs-
trău trebuie să revină automat în poziţia iniţială.
10. Operarea
m ATENŢIE!
Înainte de punerea în funcţiune, trebuie să montaţi
complet aparatul!
