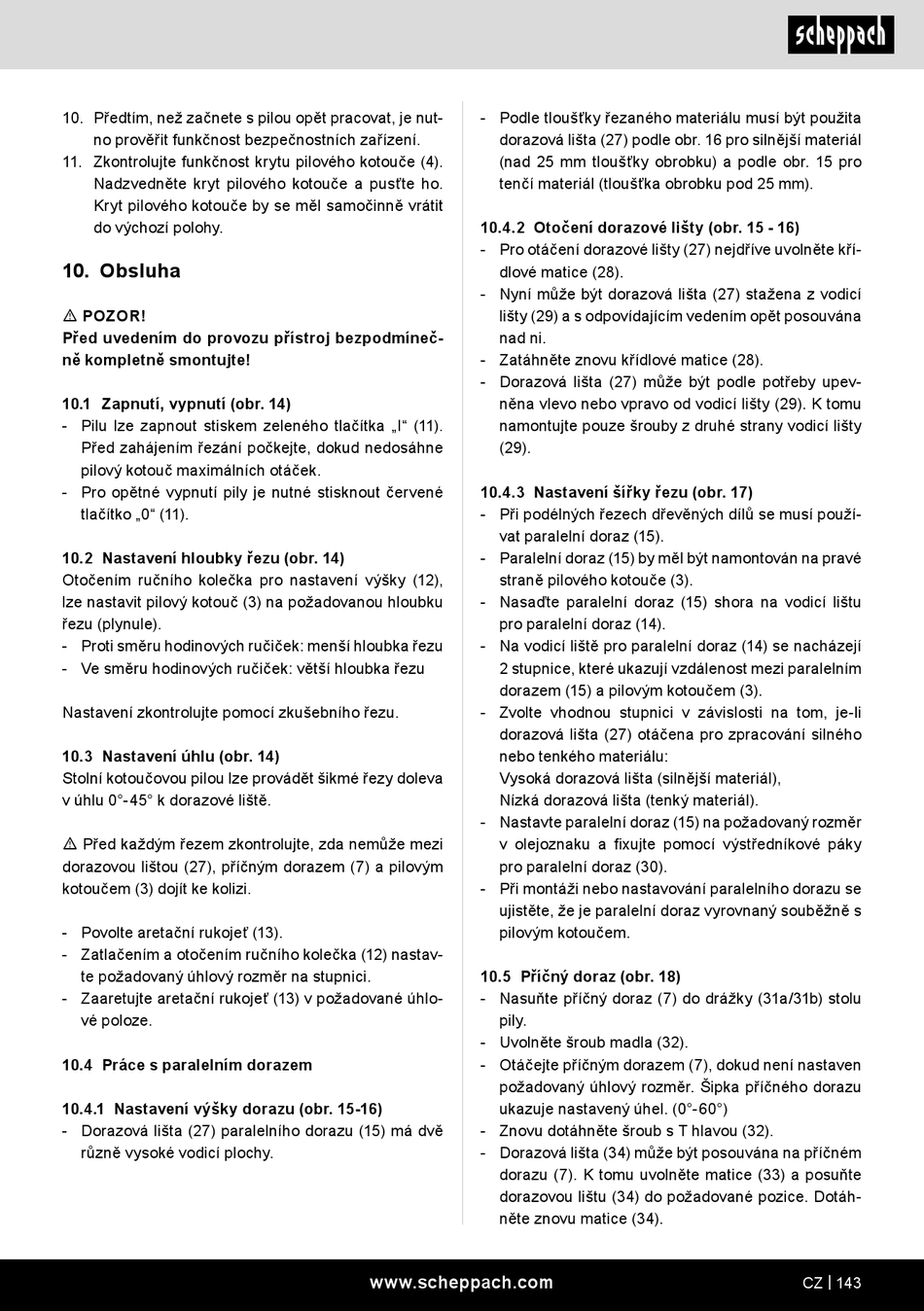

10. Předtím, než začnete s pilou opět pracovat, je nut-
no prověřit funkčnost bezpečnostních zařízení.
11. Zkontrolujte funkčnost krytu pilového kotouče (4).
Nadzvedněte kryt pilového kotouče a pusťte ho.
Kryt pilového kotouče by se měl samočinně vrátit
do výchozí polohy.
10. Obsluha
m POZOR!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
10.1 Zapnutí, vypnutí (obr. 14)
- Pilu lze zapnout stiskem zeleného tlačítka „I" (11).
Před zahájením řezání počkejte, dokud nedosáhne
pilový kotouč maximálních otáček.
- Pro opětné vypnutí pily je nutné stisknout červené
tlačítko „0" (11).
10.2 Nastavení hloubky řezu (obr. 14)
Otočením ručního kolečka pro nastavení výšky (12),
lze nastavit pilový kotouč (3) na požadovanou hloubku
řezu (plynule).
- Proti směru hodinových ručiček: menší hloubka řezu
- Ve směru hodinových ručiček: větší hloubka řezu
Nastavení zkontrolujte pomocí zkušebního řezu.
10.3 Nastavení úhlu (obr. 14)
Stolní kotoučovou pilou lze provádět šikmé řezy doleva
v úhlu 0°-45° k dorazové liště.
m Před každým řezem zkontrolujte, zda nemůže mezi
dorazovou lištou (27), příčným dorazem (7) a pilovým
kotoučem (3) dojít ke kolizi.
- Povolte aretační rukojeť (13).
- Zatlačením a otočením ručního kolečka (12) nastav-
te požadovaný úhlový rozměr na stupnici.
- Zaaretujte aretační rukojeť (13) v požadované úhlo-
vé poloze.
10.4 Práce s paralelním dorazem
10.4.1 Nastavení výšky dorazu (obr. 15-16)
- Dorazová lišta (27) paralelního dorazu (15) má dvě
různě vysoké vodicí plochy.
- Podle tloušťky řezaného materiálu musí být použita
dorazová lišta (27) podle obr. 16 pro silnější materiál
(nad 25 mm tloušťky obrobku) a podle obr. 15 pro
tenčí materiál (tloušťka obrobku pod 25 mm).
10.4.2 Otočení dorazové lišty (obr. 15 - 16)
- Pro otáčení dorazové lišty (27) nejdříve uvolněte kří-
dlové matice (28).
- Nyní může být dorazová lišta (27) stažena z vodicí
lišty (29) a s odpovídajícím vedením opět posouvána
nad ni.
- Zatáhněte znovu křídlové matice (28).
- Dorazová lišta (27) může být podle potřeby upev-
něna vlevo nebo vpravo od vodicí lišty (29). K tomu
namontujte pouze šrouby z druhé strany vodicí lišty
(29).
10.4.3 Nastavení šířky řezu (obr. 17)
- Při podélných řezech dřevěných dílů se musí použí-
vat paralelní doraz (15).
- Paralelní doraz (15) by měl být namontován na pravé
straně pilového kotouče (3).
- Nasaďte paralelní doraz (15) shora na vodicí lištu
pro paralelní doraz (14).
- Na vodicí liště pro paralelní doraz (14) se nacházejí
2 stupnice, které ukazují vzdálenost mezi paralelním
dorazem (15) a pilovým kotoučem (3).
- Zvolte vhodnou stupnici v závislosti na tom, je-li
dorazová lišta (27) otáčena pro zpracování silného
nebo tenkého materiálu:
Vysoká dorazová lišta (silnější materiál),
Nízká dorazová lišta (tenký materiál).
- Nastavte paralelní doraz (15) na požadovaný rozměr
v olejoznaku a fixujte pomocí výstředníkové páky
pro paralelní doraz (30).
- Při montáži nebo nastavování paralelního dorazu se
ujistěte, že je paralelní doraz vyrovnaný souběžně s
pilovým kotoučem.
10.5 Příčný doraz (obr. 18)
- Nasuňte příčný doraz (7) do drážky (31a/31b) stolu
pily.
- Uvolněte šroub madla (32).
- Otáčejte příčným dorazem (7), dokud není nastaven
požadovaný úhlový rozměr. Šipka příčného dorazu
ukazuje nastavený úhel. (0°-60°)
- Znovu dotáhněte šroub s T hlavou (32).
- Dorazová lišta (34) může být posouvána na příčném
dorazu (7). K tomu uvolněte matice (33) a posuňte
dorazovou lištu (34) do požadované pozice. Dotáh-
něte znovu matice (34).
