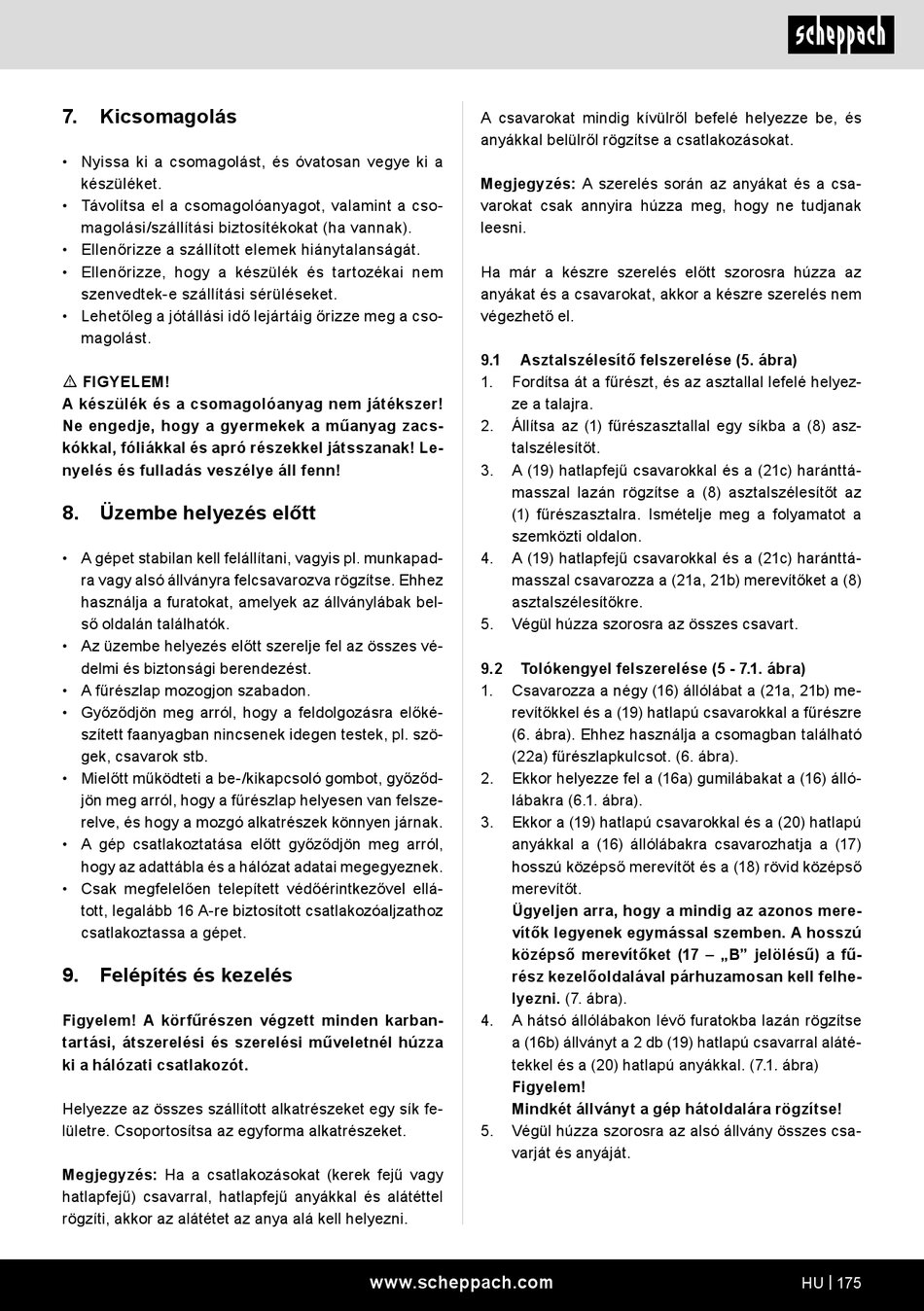

7. Kicsomagolás
• Nyissa ki a csomagolást, és óvatosan vegye ki a
készüléket.
• Távolítsa el a csomagolóanyagot, valamint a cso-
magolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, hogy a készülék és tartozékai nem
szenvedtek-e szállítási sérüléseket.
• Lehetőleg a jótállási idő lejártáig őrizze meg a cso-
magolást.
m FIGYELEM!
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacs-
kókkal, fóliákkal és apró részekkel játsszanak! Le-
nyelés és fulladás veszélye áll fenn!
8. Üzembe helyezés előtt
• A gépet stabilan kell felállítani, vagyis pl. munkapad-
ra vagy alsó állványra felcsavarozva rögzítse. Ehhez
használja a furatokat, amelyek az állványlábak bel-
ső oldalán találhatók.
• Az üzembe helyezés előtt szerelje fel az összes vé-
delmi és biztonsági berendezést.
• A fűrészlap mozogjon szabadon.
• Győződjön meg arról, hogy a feldolgozásra előké-
szített faanyagban nincsenek idegen testek, pl. szö-
gek, csavarok stb.
• Mielőtt működteti a be-/kikapcsoló gombot, győződ-
jön meg arról, hogy a fűrészlap helyesen van felsze-
relve, és hogy a mozgó alkatrészek könnyen járnak.
• A gép csatlakoztatása előtt győződjön meg arról,
hogy az adattábla és a hálózat adatai megegyeznek.
• Csak megfelelően telepített védőérintkezővel ellá-
tott, legalább 16 A-re biztosított csatlakozóaljzathoz
csatlakoztassa a gépet.
9. Felépítés és kezelés
Figyelem! A körfűrészen végzett minden karban-
tartási, átszerelési és szerelési műveletnél húzza
ki a hálózati csatlakozót.
Helyezze az összes szállított alkatrészeket egy sík fe-
lületre. Csoportosítsa az egyforma alkatrészeket.
Megjegyzés: Ha a csatlakozásokat (kerek fejű vagy
hatlapfejű) csavarral, hatlapfejű anyákkal és alátéttel
rögzíti, akkor az alátétet az anya alá kell helyezni.
A csavarokat mindig kívülről befelé helyezze be, és
anyákkal belülről rögzítse a csatlakozásokat.
Megjegyzés: A szerelés során az anyákat és a csa-
varokat csak annyira húzza meg, hogy ne tudjanak
leesni.
Ha már a készre szerelés előtt szorosra húzza az
anyákat és a csavarokat, akkor a készre szerelés nem
végezhető el.
9.1 Asztalszélesítő felszerelése (5. ábra)
1. Fordítsa át a fűrészt, és az asztallal lefelé helyez-
ze a talajra.
2. Állítsa az (1) fűrészasztallal egy síkba a (8) asz-
talszélesítőt.
3. A (19) hatlapfejű csavarokkal és a (21c) haránttá-
masszal lazán rögzítse a (8) asztalszélesítőt az
(1) fűrészasztalra. Ismételje meg a folyamatot a
szemközti oldalon.
4. A (19) hatlapfejű csavarokkal és a (21c) haránttá-
masszal csavarozza a (21a, 21b) merevítőket a (8)
asztalszélesítőkre.
5. Végül húzza szorosra az összes csavart.
9.2 Tolókengyel felszerelése (5 - 7.1. ábra)
1. Csavarozza a négy (16) állólábat a (21a, 21b) me-
revítőkkel és a (19) hatlapú csavarokkal a fűrészre
(6. ábra). Ehhez használja a csomagban található
(22a) fűrészlapkulcsot. (6. ábra).
2. Ekkor helyezze fel a (16a) gumilábakat a (16) álló-
lábakra (6.1. ábra).
3. Ekkor a (19) hatlapú csavarokkal és a (20) hatlapú
anyákkal a (16) állólábakra csavarozhatja a (17)
hosszú középső merevítőt és a (18) rövid középső
merevítőt.
Ügyeljen arra, hogy a mindig az azonos mere-
vítők legyenek egymással szemben. A hosszú
középső merevítőket (17 – „B" jelölésű) a fű-
rész kezelőoldalával párhuzamosan kell felhe-
lyezni. (7. ábra).
4. A hátsó állólábakon lévő furatokba lazán rögzítse
a (16b) állványt a 2 db (19) hatlapú csavarral aláté-
tekkel és a (20) hatlapú anyákkal. (7.1. ábra)
Figyelem!
Mindkét állványt a gép hátoldalára rögzítse!
5. Végül húzza szorosra az alsó állvány összes csa-
varját és anyáját.
