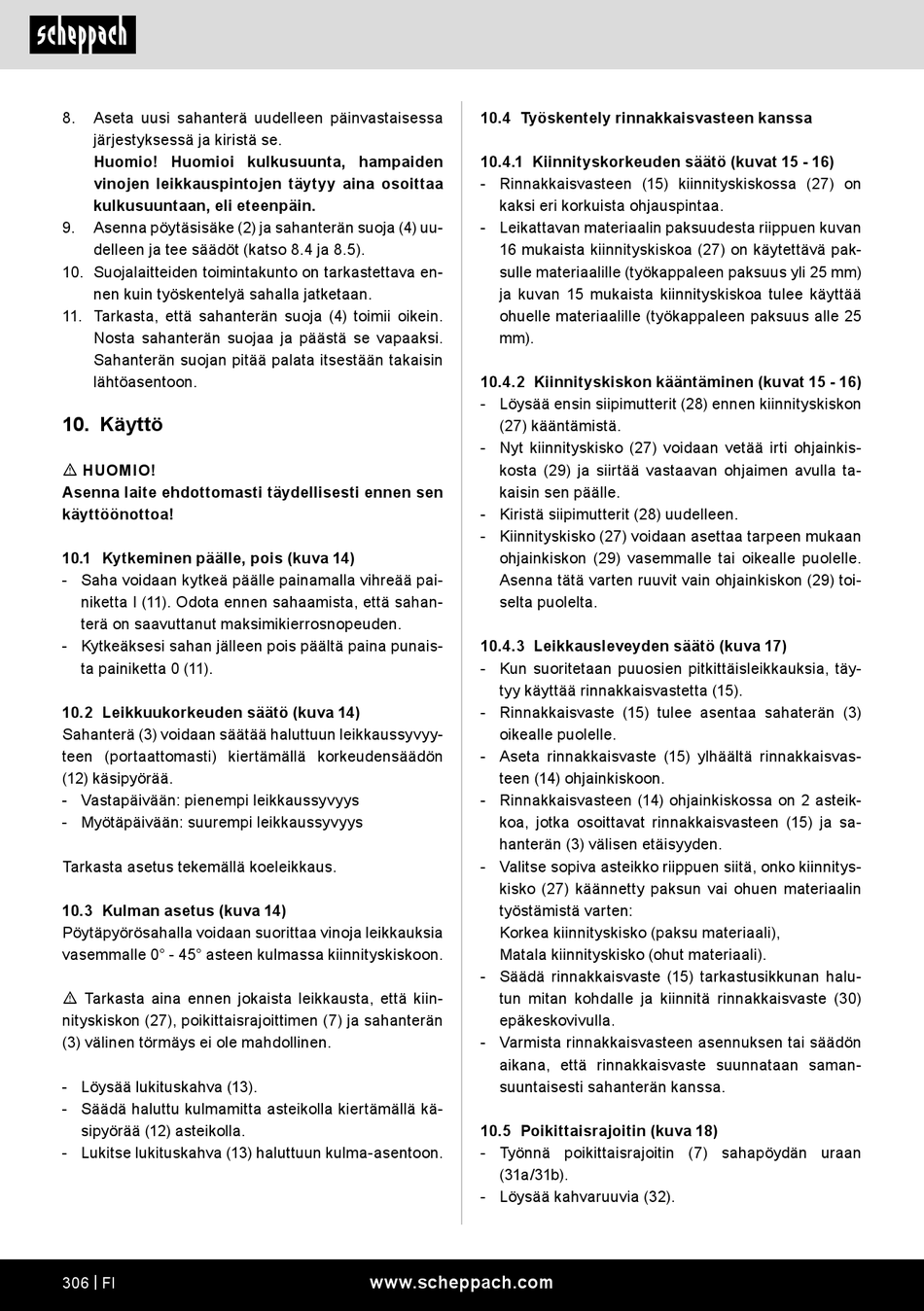

8. Aseta uusi sahanterä uudelleen päinvastaisessa
järjestyksessä ja kiristä se.
Huomio! Huomioi kulkusuunta, hampaiden
vinojen leikkauspintojen täytyy aina osoittaa
kulkusuuntaan, eli eteenpäin.
9. Asenna pöytäsisäke (2) ja sahanterän suoja (4) uu-
delleen ja tee säädöt (katso 8.4 ja 8.5).
10. Suojalaitteiden toimintakunto on tarkastettava en-
nen kuin työskentelyä sahalla jatketaan.
11. Tarkasta, että sahanterän suoja (4) toimii oikein.
Nosta sahanterän suojaa ja päästä se vapaaksi.
Sahanterän suojan pitää palata itsestään takaisin
lähtöasentoon.
10. Käyttö
m HUOMIO!
Asenna laite ehdottomasti täydellisesti ennen sen
käyttöönottoa!
10.1 Kytkeminen päälle, pois (kuva 14)
- Saha voidaan kytkeä päälle painamalla vihreää pai-
niketta I (11). Odota ennen sahaamista, että sahan-
terä on saavuttanut maksimikierrosnopeuden.
- Kytkeäksesi sahan jälleen pois päältä paina punais-
ta painiketta 0 (11).
10.2 Leikkuukorkeuden säätö (kuva 14)
Sahanterä (3) voidaan säätää haluttuun leikkaussyvyy-
teen (portaattomasti) kiertämällä korkeudensäädön
(12) käsipyörää.
- Vastapäivään: pienempi leikkaussyvyys
- Myötäpäivään: suurempi leikkaussyvyys
Tarkasta asetus tekemällä koeleikkaus.
10.3 Kulman asetus (kuva 14)
Pöytäpyörösahalla voidaan suorittaa vinoja leikkauksia
vasemmalle 0° - 45° asteen kulmassa kiinnityskiskoon.
m Tarkasta aina ennen jokaista leikkausta, että kiin-
nityskiskon (27), poikittaisrajoittimen (7) ja sahanterän
(3) välinen törmäys ei ole mahdollinen.
- Löysää lukituskahva (13).
- Säädä haluttu kulmamitta asteikolla kiertämällä kä-
sipyörää (12) asteikolla.
- Lukitse lukituskahva (13) haluttuun kulma-asentoon.
306 | FI
10.4 Työskentely rinnakkaisvasteen kanssa
10.4.1 Kiinnityskorkeuden säätö (kuvat 15 - 16)
- Rinnakkaisvasteen (15) kiinnityskiskossa (27) on
kaksi eri korkuista ohjauspintaa.
- Leikattavan materiaalin paksuudesta riippuen kuvan
16 mukaista kiinnityskiskoa (27) on käytettävä pak-
sulle materiaalille (työkappaleen paksuus yli 25 mm)
ja kuvan 15 mukaista kiinnityskiskoa tulee käyttää
ohuelle materiaalille (työkappaleen paksuus alle 25
mm).
10.4.2 Kiinnityskiskon kääntäminen (kuvat 15 - 16)
- Löysää ensin siipimutterit (28) ennen kiinnityskiskon
(27) kääntämistä.
- Nyt kiinnityskisko (27) voidaan vetää irti ohjainkis-
kosta (29) ja siirtää vastaavan ohjaimen avulla ta-
kaisin sen päälle.
- Kiristä siipimutterit (28) uudelleen.
- Kiinnityskisko (27) voidaan asettaa tarpeen mukaan
ohjainkiskon (29) vasemmalle tai oikealle puolelle.
Asenna tätä varten ruuvit vain ohjainkiskon (29) toi-
selta puolelta.
10.4.3 Leikkausleveyden säätö (kuva 17)
- Kun suoritetaan puuosien pitkittäisleikkauksia, täy-
tyy käyttää rinnakkaisvastetta (15).
- Rinnakkaisvaste (15) tulee asentaa sahaterän (3)
oikealle puolelle.
- Aseta rinnakkaisvaste (15) ylhäältä rinnakkaisvas-
teen (14) ohjainkiskoon.
- Rinnakkaisvasteen (14) ohjainkiskossa on 2 asteik-
koa, jotka osoittavat rinnakkaisvasteen (15) ja sa-
hanterän (3) välisen etäisyyden.
- Valitse sopiva asteikko riippuen siitä, onko kiinnitys-
kisko (27) käännetty paksun vai ohuen materiaalin
työstämistä varten:
Korkea kiinnityskisko (paksu materiaali),
Matala kiinnityskisko (ohut materiaali).
- Säädä rinnakkaisvaste (15) tarkastusikkunan halu-
tun mitan kohdalle ja kiinnitä rinnakkaisvaste (30)
epäkeskovivulla.
- Varmista rinnakkaisvasteen asennuksen tai säädön
aikana, että rinnakkaisvaste suunnataan saman-
suuntaisesti sahanterän kanssa.
10.5 Poikittaisrajoitin (kuva 18)
- Työnnä poikittaisrajoitin (7) sahapöydän uraan
(31a/31b).
- Löysää kahvaruuvia (32).
