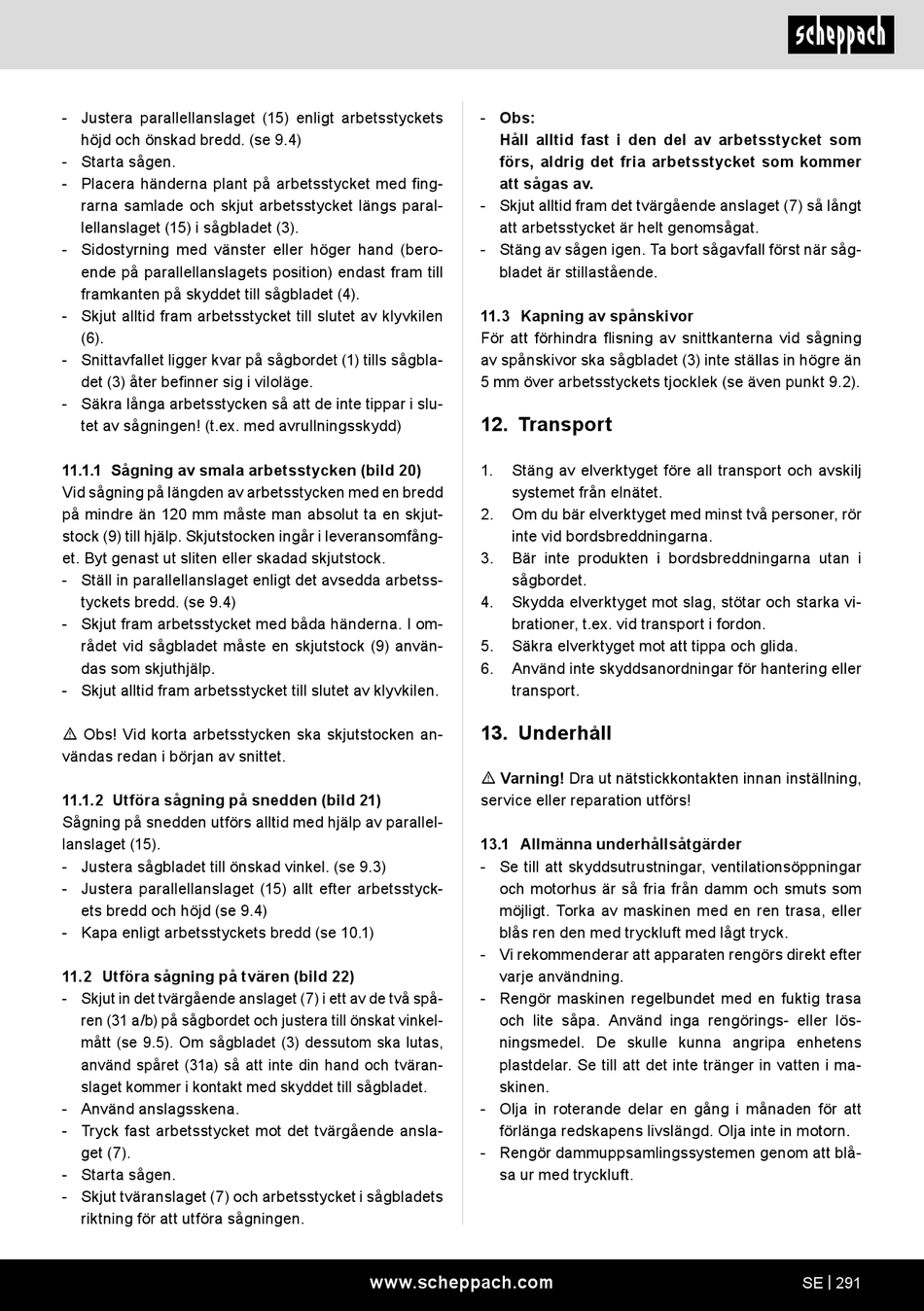

Scheppach HS100s Originalbetriebsanleitung Seite 291

- Justera parallellanslaget (15) enligt arbetsstyckets
höjd och önskad bredd. (se 9.4)
- Starta sågen.
- Placera händerna plant på arbetsstycket med fing-
rarna samlade och skjut arbetsstycket längs paral-
lellanslaget (15) i sågbladet (3).
- Sidostyrning med vänster eller höger hand (bero-
ende på parallellanslagets position) endast fram till
framkanten på skyddet till sågbladet (4).
- Skjut alltid fram arbetsstycket till slutet av klyvkilen
(6).
- Snittavfallet ligger kvar på sågbordet (1) tills sågbla-
det (3) åter befinner sig i viloläge.
- Säkra långa arbetsstycken så att de inte tippar i slu-
tet av sågningen! (t.ex. med avrullningsskydd)
11.1.1 Sågning av smala arbetsstycken (bild 20)
Vid sågning på längden av arbetsstycken med en bredd
på mindre än 120 mm måste man absolut ta en skjut-
stock (9) till hjälp. Skjutstocken ingår i leveransomfång-
et. Byt genast ut sliten eller skadad skjutstock.
- Ställ in parallellanslaget enligt det avsedda arbetss-
tyckets bredd. (se 9.4)
- Skjut fram arbetsstycket med båda händerna. I om-
rådet vid sågbladet måste en skjutstock (9) använ-
das som skjuthjälp.
- Skjut alltid fram arbetsstycket till slutet av klyvkilen.
m Obs! Vid korta arbetsstycken ska skjutstocken an-
vändas redan i början av snittet.
11.1.2 Utföra sågning på snedden (bild 21)
Sågning på snedden utförs alltid med hjälp av parallel-
lanslaget (15).
- Justera sågbladet till önskad vinkel. (se 9.3)
- Justera parallellanslaget (15) allt efter arbetsstyck-
ets bredd och höjd (se 9.4)
- Kapa enligt arbetsstyckets bredd (se 10.1)
11.2 Utföra sågning på tvären (bild 22)
- Skjut in det tvärgående anslaget (7) i ett av de två spå-
ren (31 a/b) på sågbordet och justera till önskat vinkel-
mått (se 9.5). Om sågbladet (3) dessutom ska lutas,
använd spåret (31a) så att inte din hand och tväran-
slaget kommer i kontakt med skyddet till sågbladet.
- Använd anslagsskena.
- Tryck fast arbetsstycket mot det tvärgående ansla-
get (7).
- Starta sågen.
- Skjut tväranslaget (7) och arbetsstycket i sågbladets
riktning för att utföra sågningen.
- Obs:
Håll alltid fast i den del av arbetsstycket som
förs, aldrig det fria arbetsstycket som kommer
att sågas av.
- Skjut alltid fram det tvärgående anslaget (7) så långt
att arbetsstycket är helt genomsågat.
- Stäng av sågen igen. Ta bort sågavfall först när såg-
bladet är stillastående.
11.3 Kapning av spånskivor
För att förhindra flisning av snittkanterna vid sågning
av spånskivor ska sågbladet (3) inte ställas in högre än
5 mm över arbetsstyckets tjocklek (se även punkt 9.2).
12. Transport
1. Stäng av elverktyget före all transport och avskilj
systemet från elnätet.
2. Om du bär elverktyget med minst två personer, rör
inte vid bordsbreddningarna.
3. Bär inte produkten i bordsbreddningarna utan i
sågbordet.
4. Skydda elverktyget mot slag, stötar och starka vi-
brationer, t.ex. vid transport i fordon.
5. Säkra elverktyget mot att tippa och glida.
6. Använd inte skyddsanordningar för hantering eller
transport.
13. Underhåll
m Varning! Dra ut nätstickkontakten innan inställning,
service eller reparation utförs!
13.1 Allmänna underhållsåtgärder
- Se till att skyddsutrustningar, ventilationsöppningar
och motorhus är så fria från damm och smuts som
möjligt. Torka av maskinen med en ren trasa, eller
blås ren den med tryckluft med lågt tryck.
- Vi rekommenderar att apparaten rengörs direkt efter
varje användning.
- Rengör maskinen regelbundet med en fuktig trasa
och lite såpa. Använd inga rengörings- eller lös-
ningsmedel. De skulle kunna angripa enhetens
plastdelar. Se till att det inte tränger in vatten i ma-
skinen.
- Olja in roterande delar en gång i månaden för att
förlänga redskapens livslängd. Olja inte in motorn.
- Rengör dammuppsamlingssystemen genom att blå-
sa ur med tryckluft.
www.scheppach.com SE | 291
