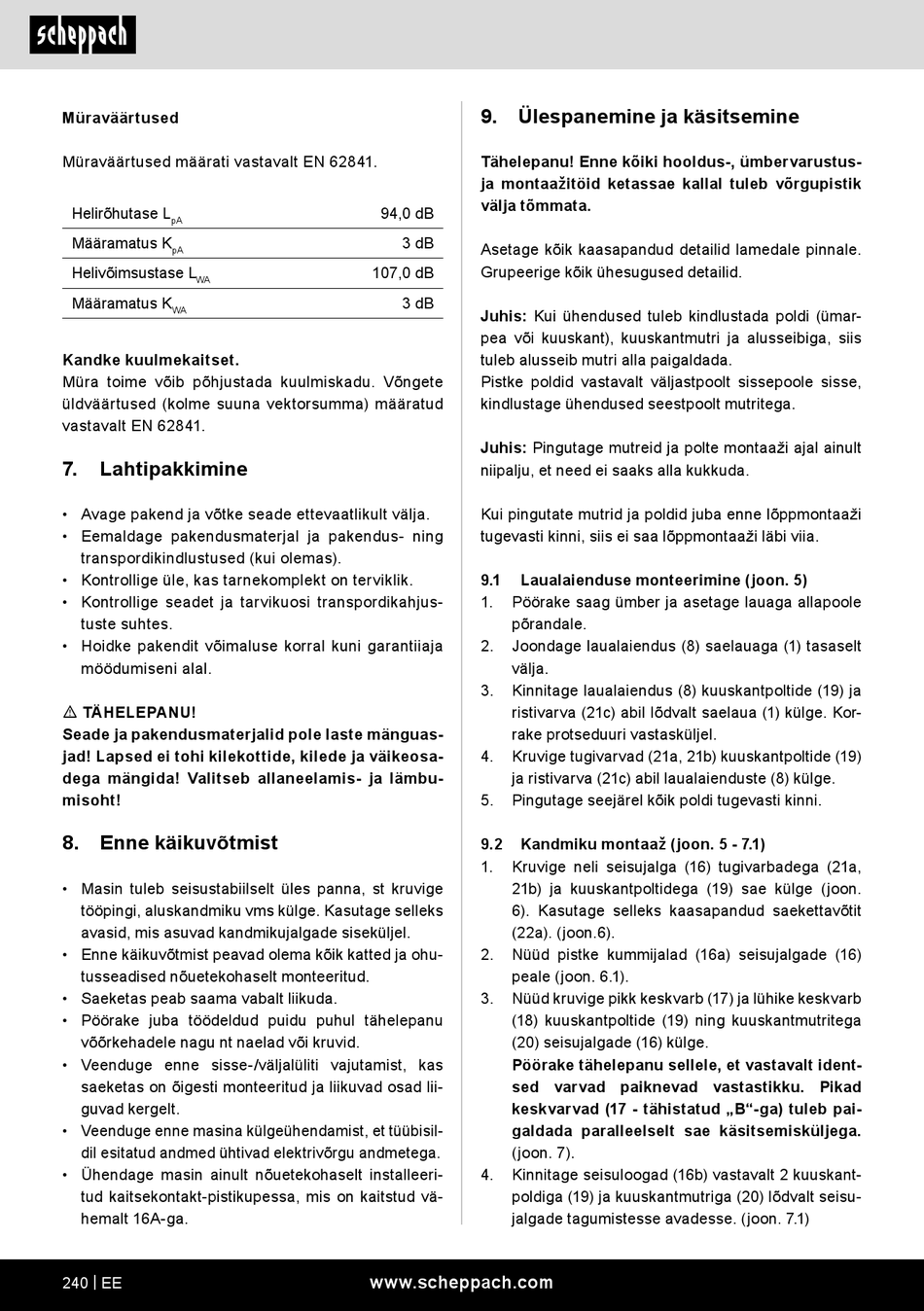

Müraväärtused
Müraväärtused määrati vastavalt EN 62841.
Helirõhutase L
pA
Määramatus K
pA
Helivõimsustase L
WA
Määramatus K
WA
Kandke kuulmekaitset.
Müra toime võib põhjustada kuulmiskadu. Võngete
üldväärtused (kolme suuna vektorsumma) määratud
vastavalt EN 62841.
7. Lahtipakkimine
• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjus-
tuste suhtes.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
m TÄHELEPANU!
Seade ja pakendusmaterjalid pole laste mänguas-
jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-
dega mängida! Valitseb allaneelamis- ja lämbu-
misoht!
8. Enne käikuvõtmist
• Masin tuleb seisustabiilselt üles panna, st kruvige
tööpingi, aluskandmiku vms külge. Kasutage selleks
avasid, mis asuvad kandmikujalgade siseküljel.
• Enne käikuvõtmist peavad olema kõik katted ja ohu-
tusseadised nõuetekohaselt monteeritud.
• Saeketas peab saama vabalt liikuda.
• Pöörake juba töödeldud puidu puhul tähelepanu
võõrkehadele nagu nt naelad või kruvid.
• Veenduge enne sisse-/väljalüliti vajutamist, kas
saeketas on õigesti monteeritud ja liikuvad osad lii-
guvad kergelt.
• Veenduge enne masina külgeühendamist, et tüübisil-
dil esitatud andmed ühtivad elektrivõrgu andmetega.
• Ühendage masin ainult nõuetekohaselt installeeri-
tud kaitsekontakt-pistikupessa, mis on kaitstud vä-
hemalt 16A-ga.
240 | EE
9. Ülespanemine ja käsitsemine
Tähelepanu! Enne kõiki hooldus-, ümbervarustus-
ja montaažitöid ketassae kallal tuleb võrgupistik
välja tõmmata.
94,0 dB
3 dB
Asetage kõik kaasapandud detailid lamedale pinnale.
Grupeerige kõik ühesugused detailid.
107,0 dB
3 dB
Juhis: Kui ühendused tuleb kindlustada poldi (ümar-
pea või kuuskant), kuuskantmutri ja alusseibiga, siis
tuleb alusseib mutri alla paigaldada.
Pistke poldid vastavalt väljastpoolt sissepoole sisse,
kindlustage ühendused seestpoolt mutritega.
Juhis: Pingutage mutreid ja polte montaaži ajal ainult
niipalju, et need ei saaks alla kukkuda.
Kui pingutate mutrid ja poldid juba enne lõppmontaaži
tugevasti kinni, siis ei saa lõppmontaaži läbi viia.
9.1 Laualaienduse monteerimine (joon. 5)
1. Pöörake saag ümber ja asetage lauaga allapoole
põrandale.
2. Joondage laualaiendus (8) saelauaga (1) tasaselt
välja.
3. Kinnitage laualaiendus (8) kuuskantpoltide (19) ja
ristivarva (21c) abil lõdvalt saelaua (1) külge. Kor-
rake protseduuri vastasküljel.
4. Kruvige tugivarvad (21a, 21b) kuuskantpoltide (19)
ja ristivarva (21c) abil laualaienduste (8) külge.
5. Pingutage seejärel kõik poldi tugevasti kinni.
9.2 Kandmiku montaaž (joon. 5 - 7.1)
1. Kruvige neli seisujalga (16) tugivarbadega (21a,
21b) ja kuuskantpoltidega (19) sae külge (joon.
6). Kasutage selleks kaasapandud saekettavõtit
(22a). (joon.6).
2. Nüüd pistke kummijalad (16a) seisujalgade (16)
peale (joon. 6.1).
3. Nüüd kruvige pikk keskvarb (17) ja lühike keskvarb
(18) kuuskantpoltide (19) ning kuuskantmutritega
(20) seisujalgade (16) külge.
Pöörake tähelepanu sellele, et vastavalt ident-
sed varvad paiknevad vastastikku. Pikad
keskvarvad (17 - tähistatud „B"-ga) tuleb pai-
galdada paralleelselt sae käsitsemisküljega.
(joon. 7).
4. Kinnitage seisuloogad (16b) vastavalt 2 kuuskant-
poldiga (19) ja kuuskantmutriga (20) lõdvalt seisu-
jalgade tagumistesse avadesse. (joon. 7.1)
