Installation

Wandmontage

Elektrischer Anschluss

Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Der
elektrische Anschluss darf nur durch eine Fachkraft unter Berücksichtigung der geltenden Vorschriften durchgeführt werden.
Das Gerät darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichtbare Schäden wie z.B. Risse gibt.
Das Gerät darf von hinten nicht zugänglich sein.
Kleinspannungsführende Leitungen, wie z.B.Temperaturfühlerleitungen sind getrennt von netzspannungsführenden
Leitungen zu verlegen. Temperaturfühlerleitungen nur in die linke Seite und netzspannungsführende Leitungen nur in die
rechte Seite des Gerätes einführen.
In der Spannungsversorgung des Reglers ist bauseitig eine allpolige Trennvorrichtung z.B. Heizungsnotschalter vorzusehen.
Die am Gerät anzuschließenden Leitungen dürfen maximal 55 mm abgemantelt werden und der Kabelmantel soll genau bis
hinter die Zugentlastung ins Gehäuse reichen.
1. Deckelschraube komplett lösen. Klemmraumabdeckung
vorsichtig vom Gerät abnehmen

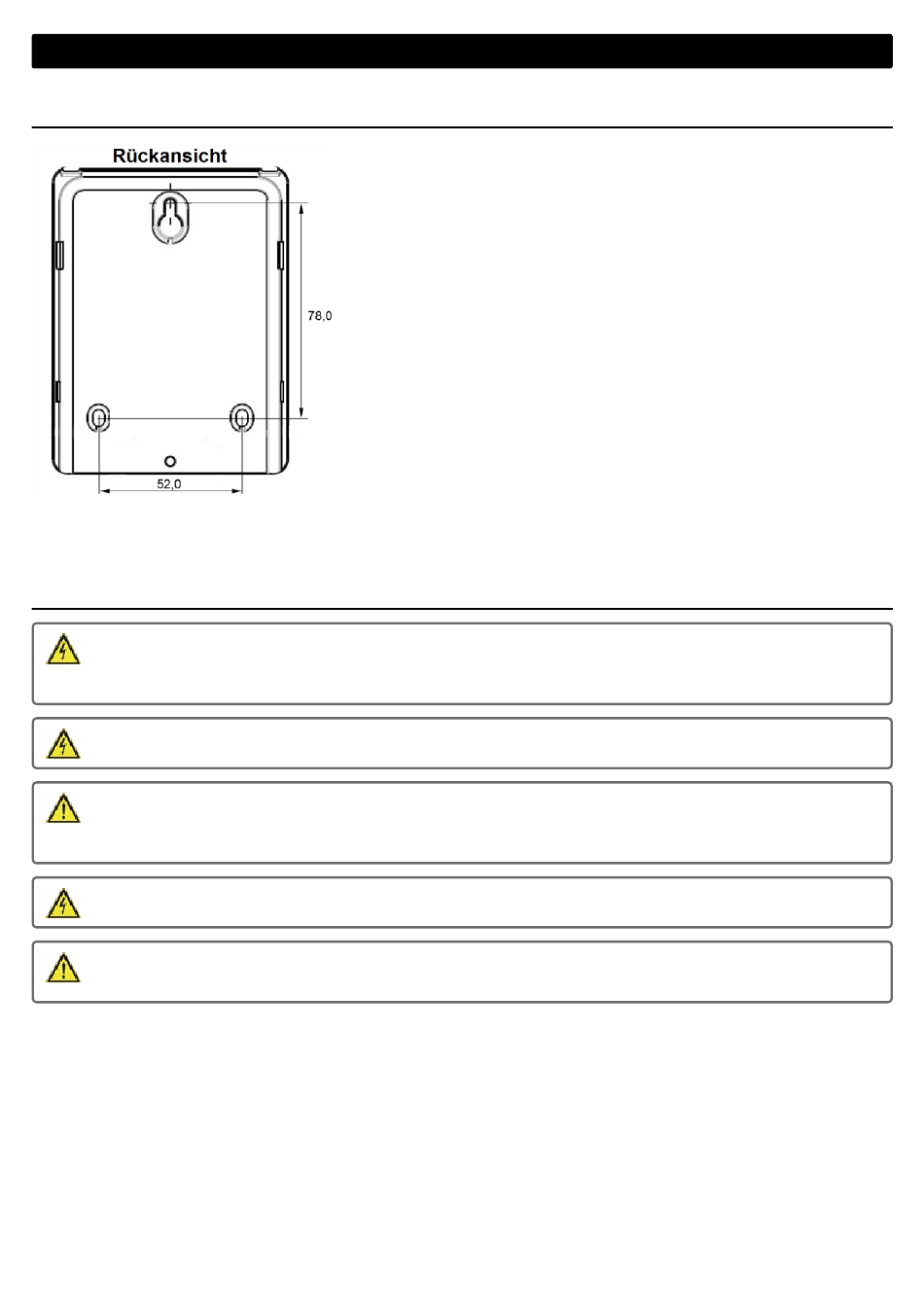

2. Für die obere Aufhängung des Geräts ein Loch an gewünschter
Position anzeichnen. Bei der Position auf eine möglichst ebene
Wandfläche achten, damit sich das Gehäuse beim Anschrauben
nicht verzieht.
3. Mittels Bohrmaschine und 6er Bohrer das Loch für die
Aufhängung bohren. Dübel eindrücken und Schraube soweit
eindrehen, dass das Gerät eingehangen werden kann.
4. Gerät einhängen und ausrichten. Anschließend die beiden
unteren Befestigungslöcher anzeichnen.
5. Gerät wieder abhängen und mittels 6er Bohrer die
angezeichneten Löcher bohren und die Dübel eindrücken.
6. Gerät erneut einhängen und die beiden Schrauben der unteren
Befestigungslöcher einsetzen und festdrehen.
7. Nach der Montage die Klemmraumabdeckung wieder einsetzen
und mittels Schraube handfest anziehen.
