Sorel TDC Smart Basic Montageanweisung Und Bedienungsanleitung Seite 11

Temperaturdifferenz S1 > S2
Beide Pumpen werden am gleichen Relais angeschlossen.

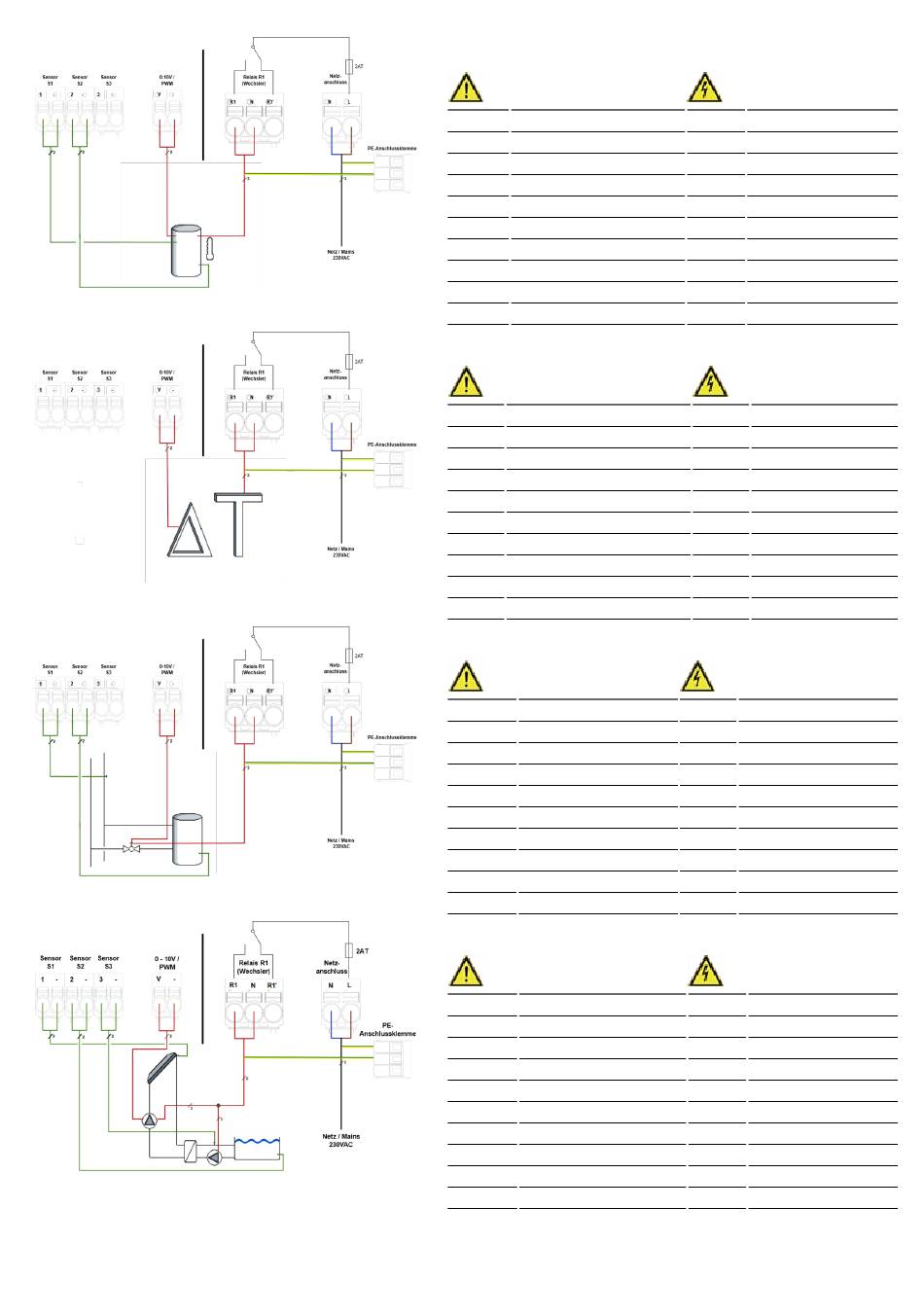

Programm 6 Thermostat
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Speicher oben
- GND S1
S2 Fühler 2 (optional)
- GND S2
S3 Fühler 3 (optional)
- GND S3
Die Polung der Fühler S1-S3 ist beliebig.
V1 0-10V/ PWM
- GND V1
Programm 7 Universal ΔT
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Quelle
- GND S1
S2 Fühler 2 Ziel
- GND S2
S3 Fühler 3 (optional)
- GND S3
Die Polung der Fühler S1-S3 ist beliebig.
V1 0-10V/ PWM
- GND V1
Programm 8 Sperrventil
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Vorlauf
- GND S1
S2 Fühler 2 Speicher
- GND S2
S3 Fühler 3 (optional)
- GND S3
Die Polung der Fühler S1-S3 ist beliebig.
V1 0-10V/ PWM
- GND V1
Programm 9 Solar mit Wärmetauscher und Pool
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Kollektor
- GND S1
S2 Fühler 2 Pool
- GND S2
S3 Fühler 3 Sekundärkreis
- GND S3
Die Polung der Fühler S1-S3 ist beliebig.
V1 0-10V/ PWM
- GND V1
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R1 (NO) Thermostat
N Thermostat Neutralleiter N
R1' (NC) Unbenutzt
N Neutralleiter N
L Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R1 (NO) Aktor
N Aktor Neutralleiter N
R1' (NC) Unbenutzt
N Neutralleiter N
L Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R1 (NO) Sperrventil
N Sperrventil Neutralleiter N
R1' (NC) Unbenutzt
N Neutralleiter N
L Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R1 (NO) Sperrventil
N Sperrventil Neutralleiter N
R1' (NC) Unbenutzt
N Neutralleiter N
L Außenleiter L
11
