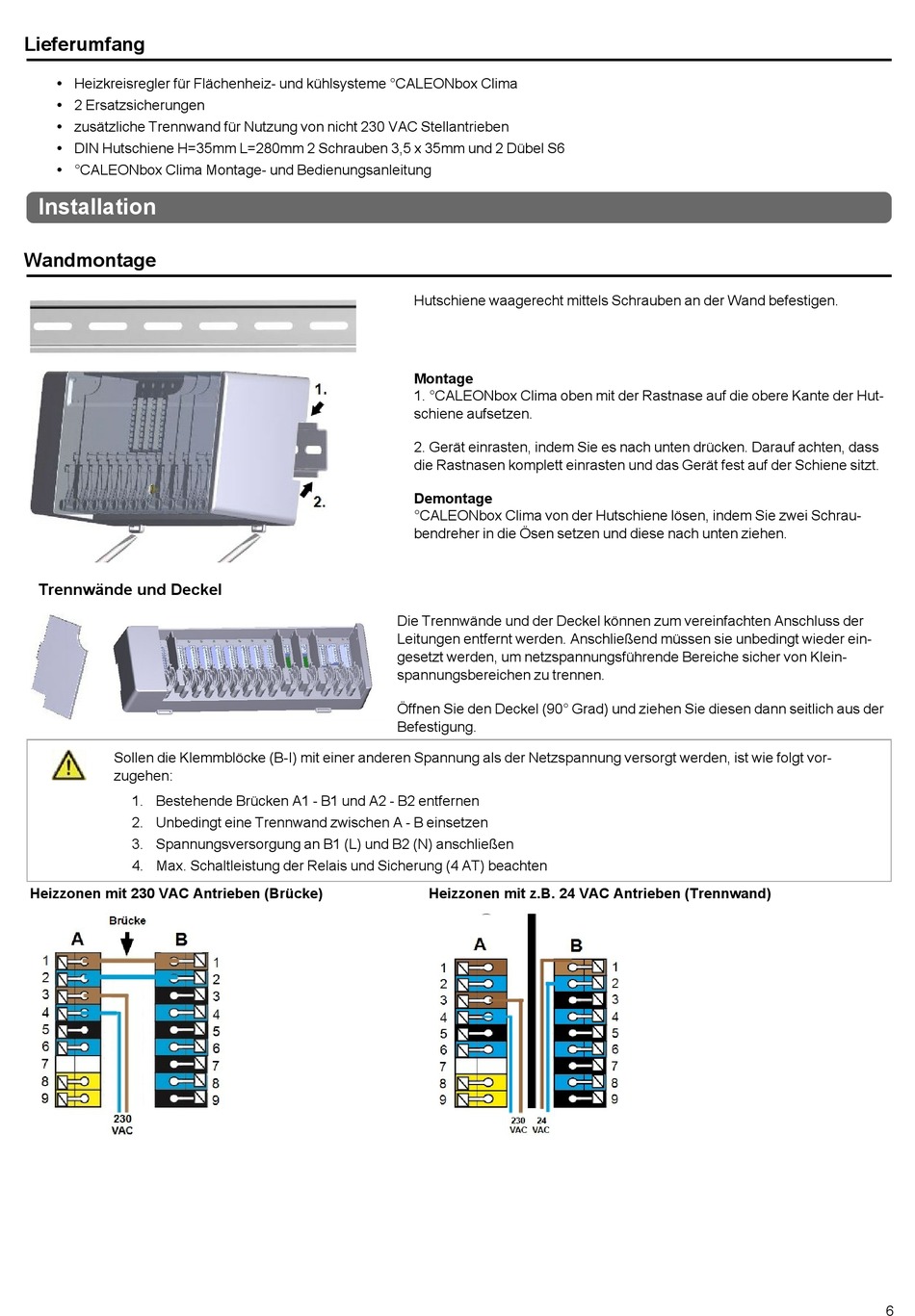

Sorel CALEONbox Clima Montage- Und Bedienungsanleitung Seite 6

Lieferumfang
Heizkreisregler für Flächenheiz- und kühlsysteme ° CALEONbox Clima
l
2 Ersatzsicherungen
l
zusätzliche Trennwand für Nutzung von nicht 230 VAC Stellantrieben
l
DIN Hutschiene H=35mm L=280mm 2 Schrauben 3,5 x 35mm und 2 Dübel S6
l
°CALEONbox Clima Montage- und Bedienungsanleitung
l
Installation
Wandmontage
Trennwände und Deckel
Sollen die Klemmblöcke (B-I) mit einer anderen Spannung als der Netzspannung versorgt werden, ist wie folgt vor-
zugehen:
1. Bestehende Brücken A1 - B1 und A2 - B2 entfernen
2. Unbedingt eine Trennwand zwischen A - B einsetzen
3. Spannungsversorgung an B1 (L) und B2 (N) anschließen
4. Max. Schaltleistung der Relais und Sicherung (4 AT) beachten
Heizzonen mit 230 VAC Antrieben (Brücke)
Hutschiene waagerecht mittels Schrauben an der Wand befestigen.
Montage
1. ° CALEONbox Clima oben mit der Rastnase auf die obere Kante der Hut-
schiene aufsetzen.
2. G erät einrasten, indem Sie es nach unten drücken. Darauf achten, dass
die Rastnasen komplett einrasten und das Gerät fest auf der Schiene sitzt.
Demontage
°CALEONbox Clima von der Hutschiene lösen, indem Sie zwei Schrau-
bendreher in die Ösen s etzen und diese nach unten ziehen.
Die Trennwände und der Deckel können zum vereinfachten Anschluss der
Leitungen entfernt werden. Anschließend müssen sie unbedingt wieder ein-
gesetzt werden, um netzspannungsführende Bereiche sicher von Klein-
spannungsbereichen zu trennen.
Öffnen Sie den Deckel (90° Grad) und ziehen Sie diesen dann seitlich aus der
Befestigung.
Heizzonen mit z.B. 24 VAC Antrieben (Trennwand)
6
