Installation

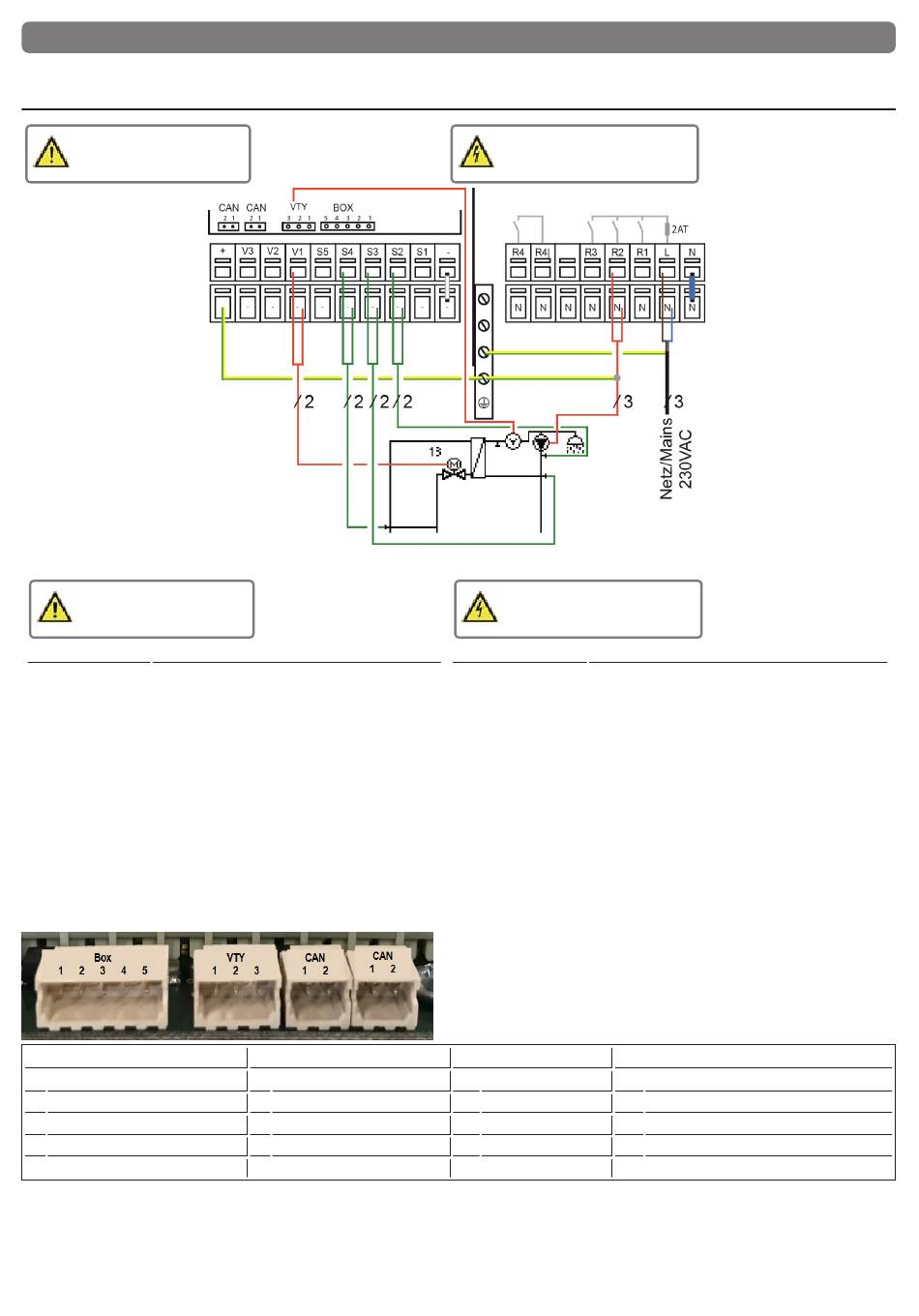

Klemmplan
Kleinspannungen
max. 12 VAC / DC
Der Anschluss der Sensor Masse (S1-S5) erfolgt am Klemmblock Sensor - .
Kleinspannungen
max. 12 VAC / DC
Klemme:
Anschluss für:
-
Masse (GND)
S1
Außenfühler
S2
Zirkulationsfühler
S3
Kaltwasserfühler
S4
Primärvorlauffühler
S5
HK-Vorlauffühler
V1
PWM-Signal Warmwassermischventil
V2
PWM-Signal Heizkreismischventil
V3
optional für Zusatzfunktionen
+
+24VDC (max. 5W)
Auf der Reglerplatine
Box
1
GND
2
V4 optional für Zusatzfunktion
3
S8 optional für Zusatzfunktion
4
S7 optional für Außensensor
5
S6 optional für Kaltwassersensor
VTY
1
l/min
2
GND
3
+ Spannungsversorgung
Netzspannungen
100 - 240VAC 50 - 60 Hz
Netzspannungen
100 - 240VAC 50 - 60 Hz
Klemme:
Anschluss für:
N
Netz Neutralleiter
L
Netz Außenleiter
R1
Heizkreispumpe
R2
optional für Zusatzfunktion
R3
Vorhaltung
R4|
optional für Zusatzfunktion
R4
optional für Zusatzfunktion
Der Anschluss der Schutzleiter PE erfolgt an dem PE
Metallklemmblock!
CAN
CAN
1
CAN high
1
2
CAN low
2
CAN high
CAN low
9
