Installation

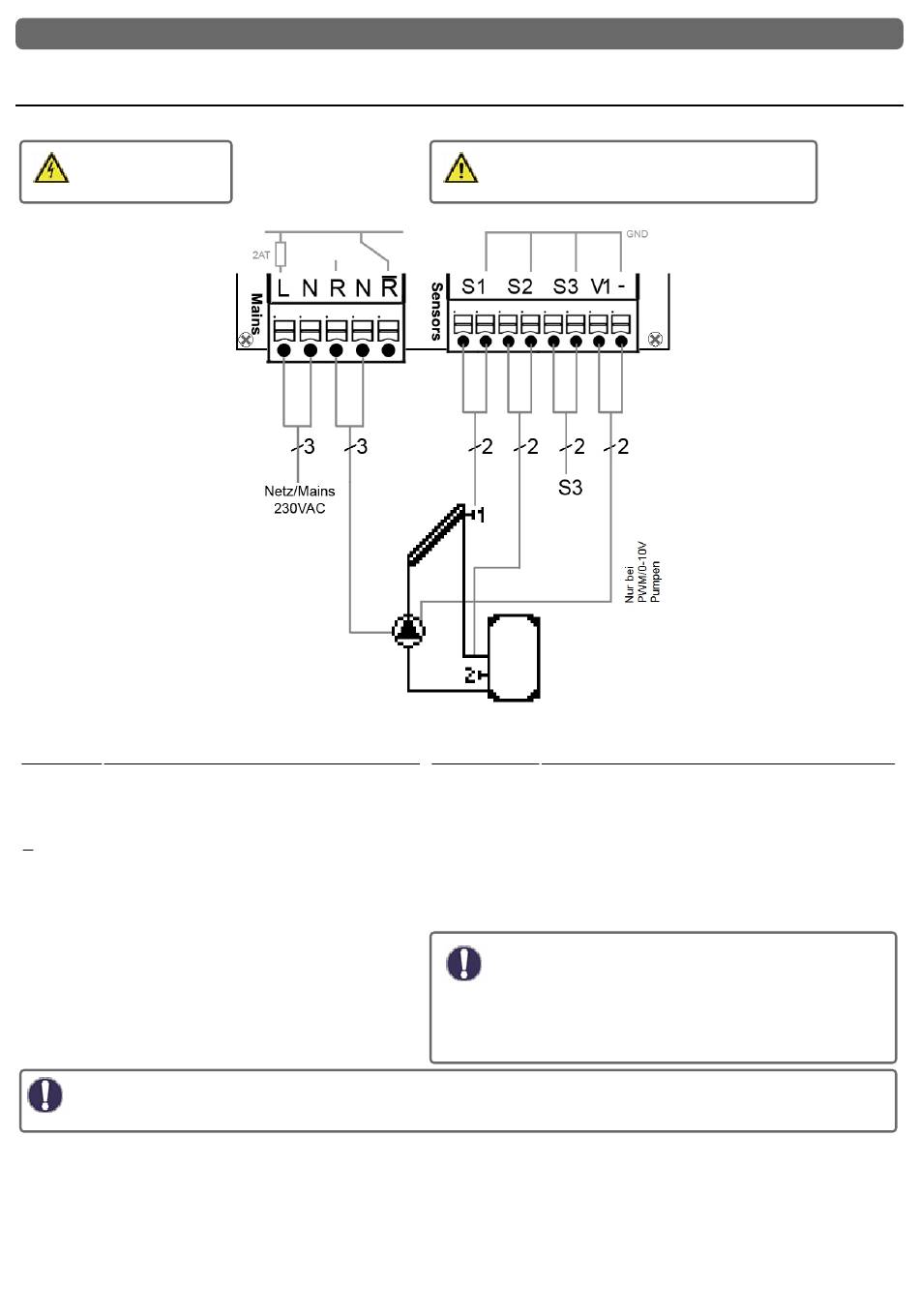

Klemmplan
Netzspannungen
230 VAC 50 - 60 Hz
Klemme:
Anschluss für:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R
Relais (Schließer)
N
Neutralleiter N Relais
R
Relais (Öffner)
Die passende Klemmenbelegung zu Ihrem Anlagen- oder Hydraulikschema entnehmen Sie den Bezeichnungen im jeweiligen
Hydraulikschema,Siehe "Hydraulikvarianten" auf Seite 7.
8
Kleinspannungen
max. 12 VAC / DC
Klemme:
Anschluss für:
S1
Temperaturfühler 1
S2
Temperaturfühler 2
S3
Temperaturfühler 3
V1
Ausgang 0-10V / PWM für drehzahlgeregelte Hochef-
fizienzpumpen
-
GND V1
Der Anschluss der Schutzleiter PE erfolgt an der beiliegenden PE
Verbindungsklemme!
"Anschluss von PWM-Pumpen"
PWM-Pumpen werden über 2 Adern mit dem Regler ver-
bunden 1) PWM Input (Standard: braun) 2) GND (Standard:
blau). Manche Pumpen haben 3. Ader (PWM Output Signal
(Standard: schwarz)). Dieses wird für den Anschluss nicht ver-
wendet!
