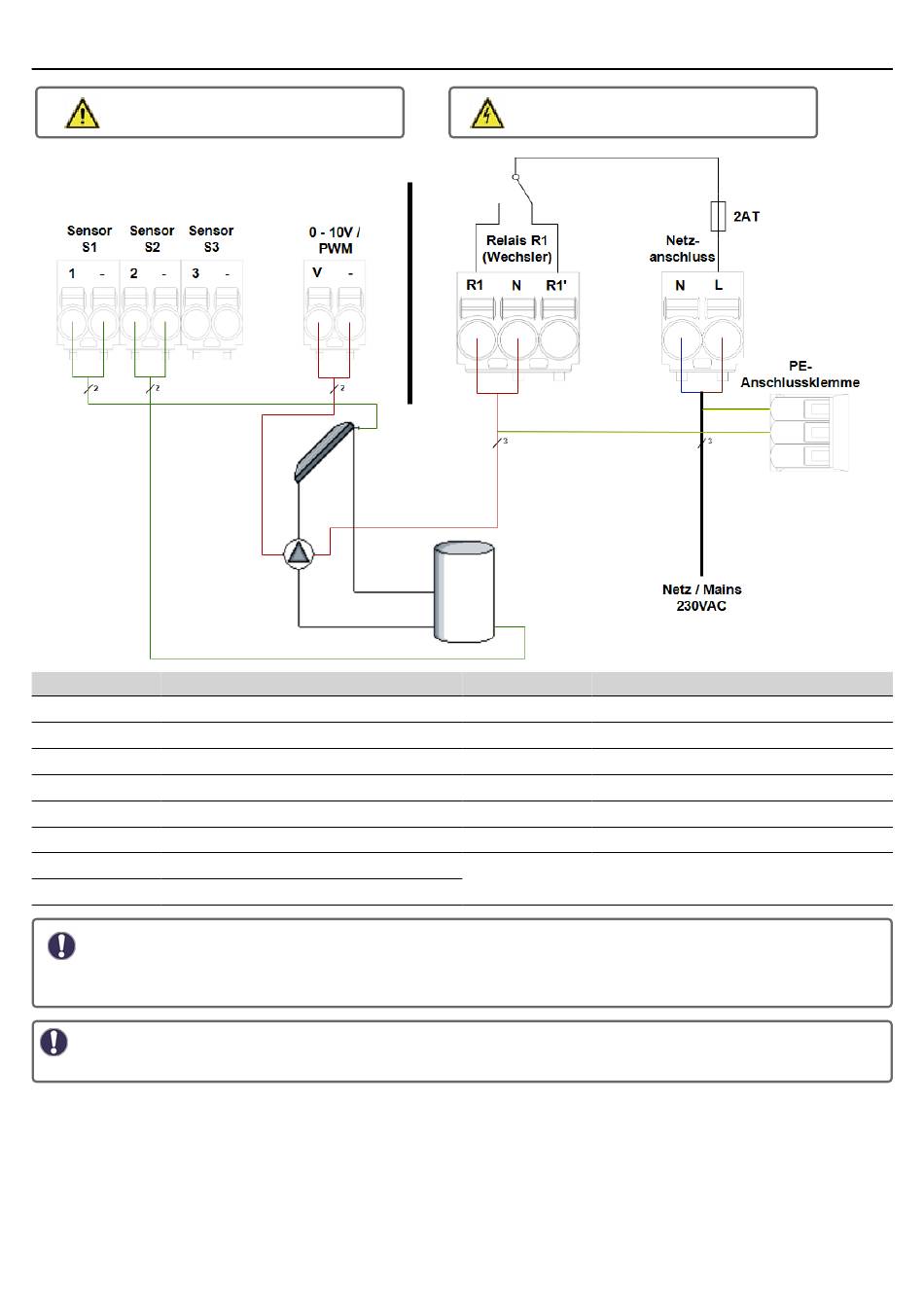

Klemmpläne
Kleinspannungen max. 12VDC
Klemme
Anschluss
S1
Kollektorfühler
-
GND
S2
Speicherfühler
-
GND
S3
Unbenutzt
-
GND
V
Signal Solarpumpe
-
GND Solarpumpe
"Anschluss von PWM-Pumpen"
PWM-Pumpen werden über 2 Adern mit dem Regler verbunden 1) PWM Input (Standard: braun) 2) GND (Standard: blau).
Manche PWM-Anschlussleitungen haben 3. Adern (PWM Output Signal (Standard: schwarz)). Dieses wird für den Anschluss
nicht verwendet!
Die passende Klemmenbelegung zu Ihrem Anlagen- oder Hydraulikschema entnehmen Sie den Bezeichnungen im jeweiligen
Hydraulikschema,siehe "Hydraulikvarianten" auf Seite 1.
Netzspannungen 230 VAC 50 - 60 Hz
Klemme
Anschluss
R1 (NO)
Solarpumpe
N
Solarpumpe
R1' (NC)
Unbenutzt
N
Neutralleiter N
L
Außenleiter L
Der Anschluss der Schutzleiter PE erfolgt an der beiliegenden Klemme!
