INSTALLATION
Multigateway Installation

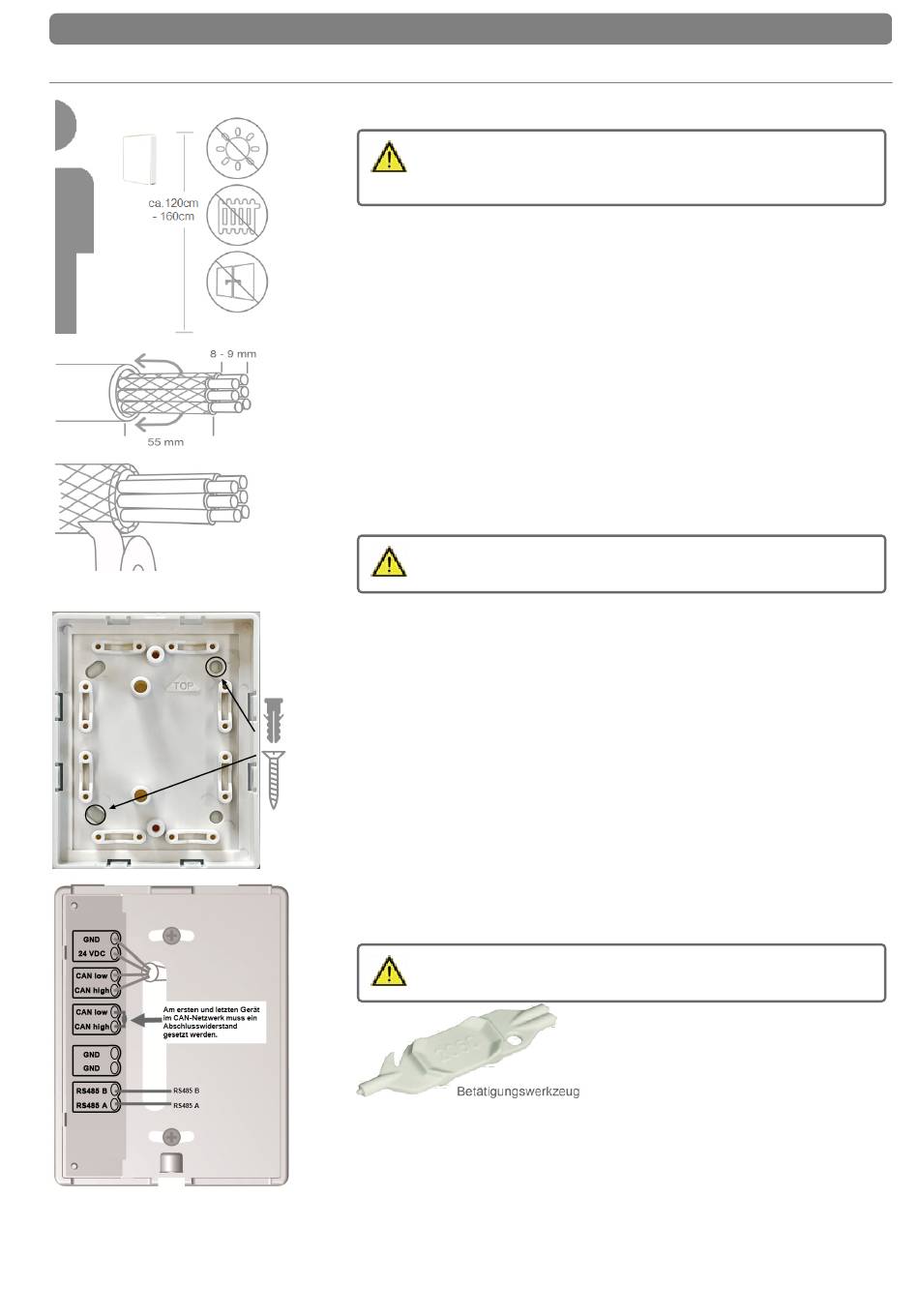

Montieren Sie das Gerät an geeigneter Stelle.
Achten Sie auf geeignete Umgebungsbedingungen. Direkte
Sonneneinstrahlung, Wärme- und Kältequellen, wie z.B. Radiatoren
und Fenster, sind zu vermeiden.
Empfohlenes Anschlusskabel: Twisted-Pair-Kabel mit Schirm, z.B. Buskabel
3 × 2 × 0,22 mm². Kabel abmanteln, Schutzleiter überstülpen und Füllmaterial bei
Bedarf entfernen.
Bei Wandmontage ist darauf zu achten, dass die Leitungen so kurz wie möglich
gehalten werden (bei direkter Wandmontage max. 40 mm), da unnötige
Aderschlaufen im Multigateway-Gehäuse zu Problemen führen können.
Aderenden 8 - 9 mm abisolieren. Abschirmung isolieren und einseitig an geeigneter
Stelle (Regler oder CAN-Box) mit dem Schutzleiter verbinden.
Bei Kontakt von Abschirmung und Platine können erhebliche Schäden
am Gerät entstehen.
Wandmontage
Sockel an der ausgewählten Position anhalten und diagonal 2 Befestigungslöcher
anzeichnen. Achten Sie darauf, dass die Wandfläche möglichst eben ist, damit sich
das Gehäuse beim Anschrauben nicht verzieht. Mittels Bohrmaschine an den
angezeichneten Stellen in die Wand bohren und die Dübel eindrücken. Die
Schrauben einsetzen und leicht andrehen. Den Sockel ausrichten und die
Schrauben festschrauben.
Anschlussklemmen mit dem beiliegenden Betätigungswerkzeug öffnen und wie
beschrieben den Elektroanschluss (GND, 24 VDC, CAN low und CAN high)
vornehmen.
Am ersten und letzten Gerät im CAN-Netzwerk muss ein
Abschlusswiderstand gesetzt werden.
Die Anschlussbelegung der Gegenseite (Regler) entnehmen Sie dem
entsprechenden Klemmplan in der Regleranleitung.
