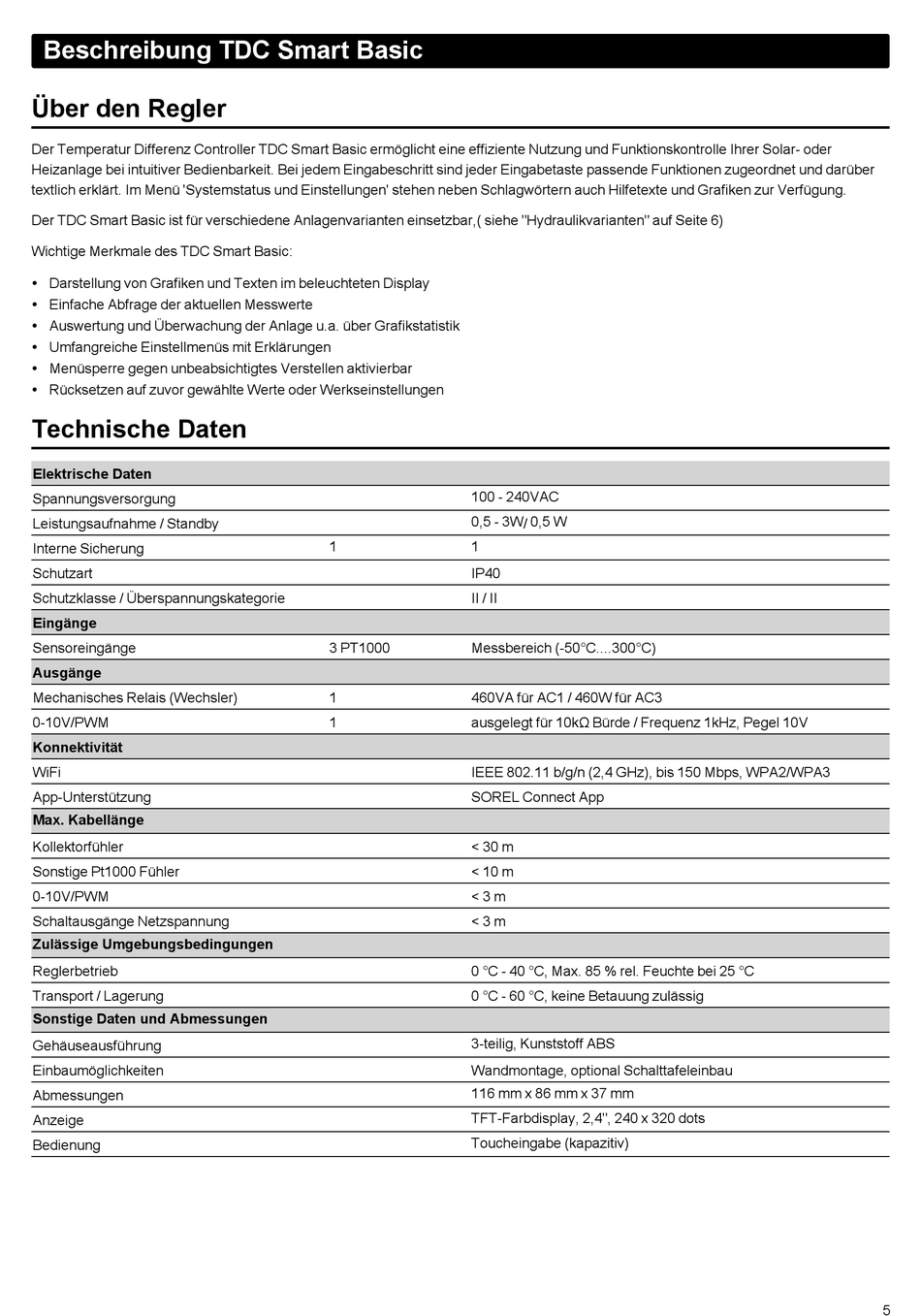

Beschreibung TDC Smart Basic

Über den Regler
Der Temperatur Differenz Controller TDC Smart Basic ermöglicht eine effiziente Nutzung und Funktionskontrolle Ihrer Solar- oder
Heizanlage bei intuitiver Bedienbarkeit. Bei jedem Eingabeschritt sind jeder Eingabetaste passende Funktionen zugeordnet und darüber
textlich erklärt. Im Menü 'Systemstatus und Einstellungen' stehen neben Schlagwörtern auch Hilfetexte und Grafiken zur Verfügung.
Der TDC Smart Basic ist für verschiedene Anlagenvarianten einsetzbar,( siehe "Hydraulikvarianten" auf Seite 6)
Wichtige Merkmale des TDC Smart Basic:
Darstellung von Grafiken und Texten im beleuchteten Display
l
Einfache Abfrage der aktuellen Messwerte
l
Auswertung und Überwachung der Anlage u.a. über Grafikstatistik
l
Umfangreiche Einstellmenüs mit Erklärungen
l
Menüsperre gegen unbeabsichtigtes Verstellen aktivierbar
l
Rücksetzen auf zuvor gewählte Werte oder Werkseinstellungen
l

Technische Daten

Elektrische Daten
Spannungsversorgung
Leistungsaufnahme / Standby
Interne Sicherung
Schutzart
Schutzklasse / Überspannungskategorie
Eingänge
Sensoreingänge
Ausgänge
Mechanisches Relais (Wechsler)
0-10V/PWM
Konnektivität
WiFi
App-Unterstützung
Max. Kabellänge
Kollektorfühler
Sonstige Pt1000 Fühler
0-10V/PWM
Schaltausgänge Netzspannung
Zulässige Umgebungsbedingungen
Reglerbetrieb
Transport / Lagerung
Sonstige Daten und Abmessungen
Gehäuseausführung
Einbaumöglichkeiten
Abmessungen
Anzeige
Bedienung
100 - 240VAC
0,5 - 3W / 0,5 W
1 1
IP40
II / II
3 PT1000 Messbereich (-50°C....300°C)
1 460VA für AC1 / 460W für AC3
1 ausgelegt für 10kΩ Bürde / Frequenz 1kHz, Pegel 10V
IEEE 802.11 b/g/n (2,4 GHz), bis 150 Mbps, WPA2/WPA3
SOREL Connect App
< 30 m
< 10 m
< 3 m
< 3 m
0 °C - 40 °C, Max. 85 % rel. Feuchte bei 25 °C
0 °C - 60 °C, keine Betauung zulässig
3-teilig, Kunststoff ABS
Wandmontage, optional Schalttafeleinbau
116 mm x 86 mm x 37 mm
TFT-Farbdisplay, 2,4", 240 x 320 dots
Toucheingabe (kapazitiv)
5
