Installation

Auf der Reglerplatine

BOX VVX 15
1 GND Nicht 1 Temp.
2 V4 nutzbare 2 l/min
3 S8 zusätzliche 3 GND
4 S7 Anschluß- 4 +5V
5 S6 möglichkeit

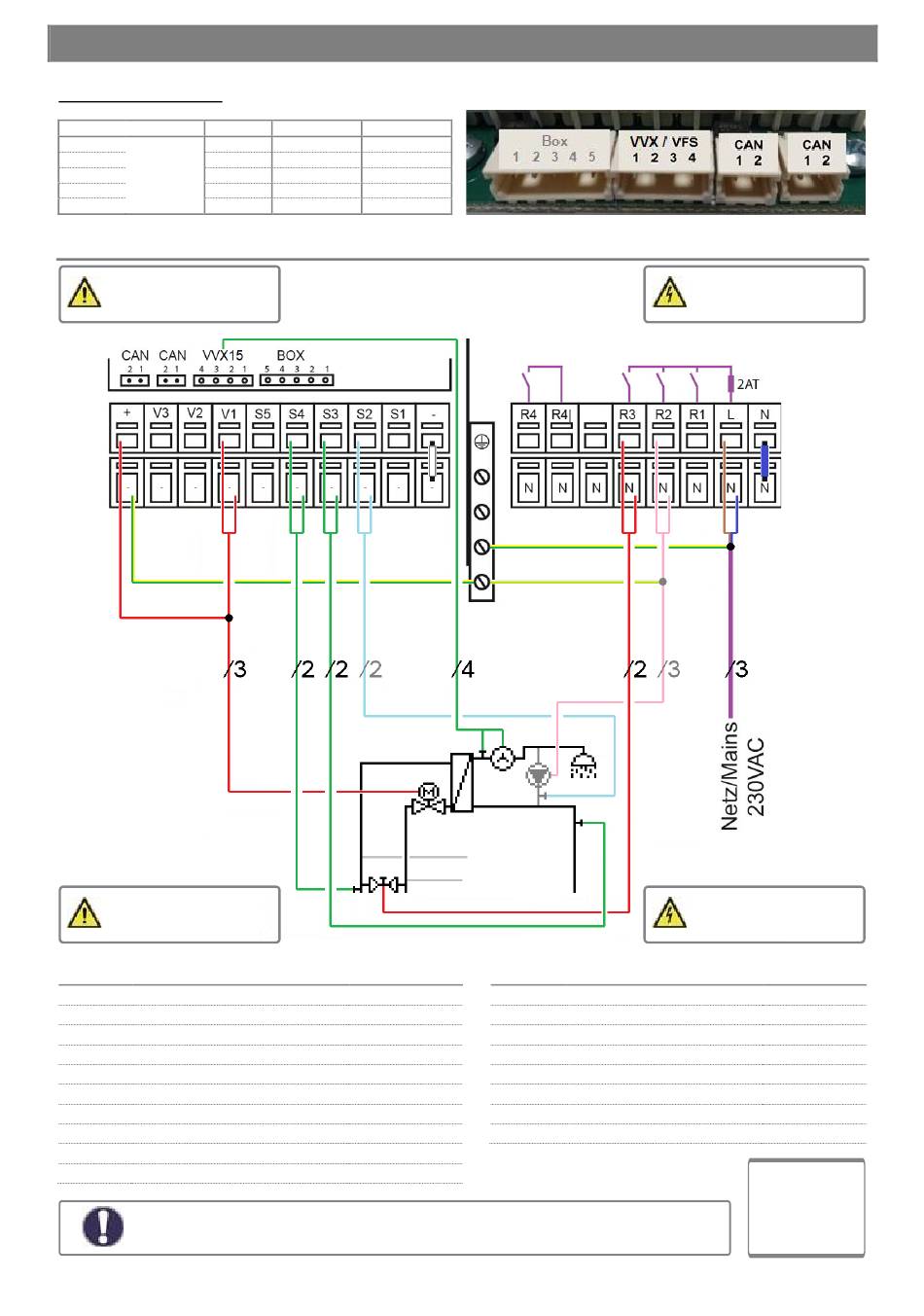

Klemmplan Programm 1 - ohne Heizkreisreglung

Kleinspannungen
max. 24 VAC / DC
Kleinspannungen
max. 24 VAC / DC
Klemme: Anschluss für:
- Masse (GND)
S1 Außenfühler
S2 Zirkulationsfühler
S3 Kaltwasserfühler
S4 Primärvorlauffühler
S5 HK-Vorlauffühler
V1 PWM
step a valve
V2 PWM
step a valve
V3
+ +24VDC (max. 12W)
Der Anschluss der Masse Leitung erfolgt am unteren grauen Klemmblock „-" Masse (GND).
Der Anschluss der Neutralleiter N erfolgt am unteren blauen Klemmblock N.
Der Anschluss der Schutzleiter PE erfolgt am PE Metallklemmblock!
CAN CAN
1 CAN high 1 CAN high
2 CAN low 2 CAN low
7.1.1.HK nein
(geeignet für Wohnungsstationen BM-T / -WP4 / -H)
Belegung für
Programm 1:
v
-
o
v
v
-
Warmwasser v
Heizung -
-
v
Klemme: Anschluss für:
N Netz Neutralleiter
L Netz Außenleiter
R1 Heizkreispumpe
R2 Zirkulationspumpe
R3 Vorhaltung
R4|
R4
9
Netzspannungen
230 VAC 50 - 60 Hz
Netzspannungen
230 VAC 50 - 60 Hz
Belegung für
Programm 1:
v
v
-
o
v
Legende:
Klemme belegt?
v = ja
o = optional
- = nein
