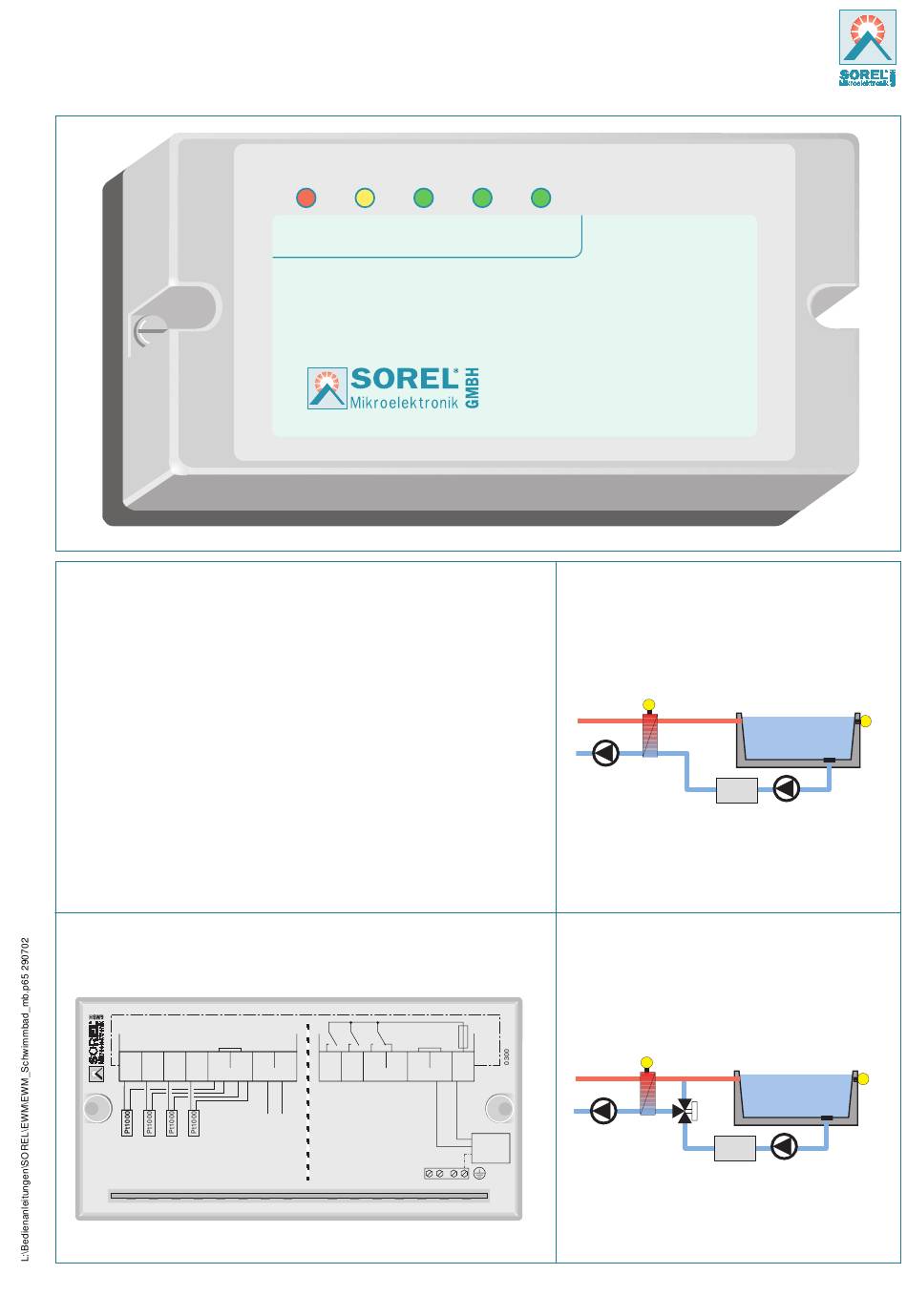

Sorel EWM-Schwimmbad Montage- Und Bedienanleitung

Erweiterungsmodul EWM-Schwimmbad
Das Erweiterungsmodul "EWM-Schwimmbad" regelt in Verbindung mit
dem Basisgerät MR121 die Schwimmbadanbindung an die Heizanlage.
Zusätzlich kann die Laufzeitensteuerung der Filterpumpe geregelt
werden. Es ist einstellbar ob für die Aufheizung des Schwimmbads nur
die Überschußenergie der Speicher genutzt wird oder ob auch Energie-
quellen zugeschaltet werden.
Über eine 2-Draht-Schnittstelle werden die Erweiterungsmodule mit
dem Basisregler vernetzt.
Das Erweiterungsmodul wird vom Basisgerät selbstständig erkannt und
kann anschließend vom Basisgerät bedient und separat eingestellt
werden.
Die Leuchtdioden auf der Frontseite des EWM veranschaulichen den
momentanen Betriebszustand der Schwimmbadladung:
I (rot) = Stanby / blinkend Fehlermeldung
Tmax (gelb) = Solltemperatur im Schwimmbad überschritten
R1 (grün) = Relais R1 (Pumpe 1 primär) ist aktiv
R2 (grün) = Relais R2 (Pumpe 2 sekundär) ist aktiv
R3 (grün) = Relais R3 (Ventil Filterbypass) ist aktiv
Abb: EWM-Rückwand mit Klemmplan
Typ C3-02
Temperatur-Sensoren
1 2 3 4 5
S1 S2 S3 S4
SOREL GmbH Mikroelektronik, Jahnstraße 36, D-45549 Sprockhövel, Tel: 02339/6841, Fax: 02339/6025
Montage- und Bedienanleitung
I Tmax
Relais
230V~
6 7 8 10 11 12 13 14 15 16
a b R1 R2 R3
Der elektrische Anschluß
RS485 erfolgt laut Klemmplan
(optional)
des jeweiligen Systems
R1 R2 R3
EWM-Schwimmbad
Erweiterungsmodul
Anwendungsbeispiel 1:
Anwendungsbeispiel 2:
2AT
N N L
Netz
230V
50-60Hz
PE
1
Abb.:Orginalgröße
S1
R1
Filter
S1
R3
R1
Filter
S2
R2
S=Sensoren
R=Relais
S2
R2
S=Sensoren
R=Relais
