Sorel DR 3 Montage- Und Bedienanleitung

Temperatur-Differenzregler DR3 für 14 wählbare Solar-Heizsysteme / Drehzahlregelung der Solarkreispumpe mit einstellbarer
minimaler und maximaler Pumpendrehzahl / Betriebsstundenzähler, Fühlerüberwachung und Funktionskontrolle /
Diverse Kollektorschutz-, Speicherschutz- und Frostschutzfunktionen / Spezielle Startlogik für Vakuumröhrenkollektoren /
Vorrangschaltungen für 2-Speicher und Schwimmbadsysteme / Menüführung in Deutsch, Englisch, Französich, Spanisch /
Einfache Bedienung über 3 Eingabetaster und ein 1x16-stelliges beleuchtetes LCD-Display mit Stromsparmodus /
Die Einstellungen des Reglers können gegen unbeabsichtigtes Verstellen durch eine Menüsperre geschützt werden.
Reglerbeschreibung DR 3
Der DR 3 ist ein mikroprozessorgesteuerter Temperaturdifferenz-
regler mit 3 Pt1000-Sensoreingängen und 2 Relaisausgängen,
wovon der Relaisausgang (R1) für eine Drehzahlregelung von
Standardpumpen vorgesehen ist.

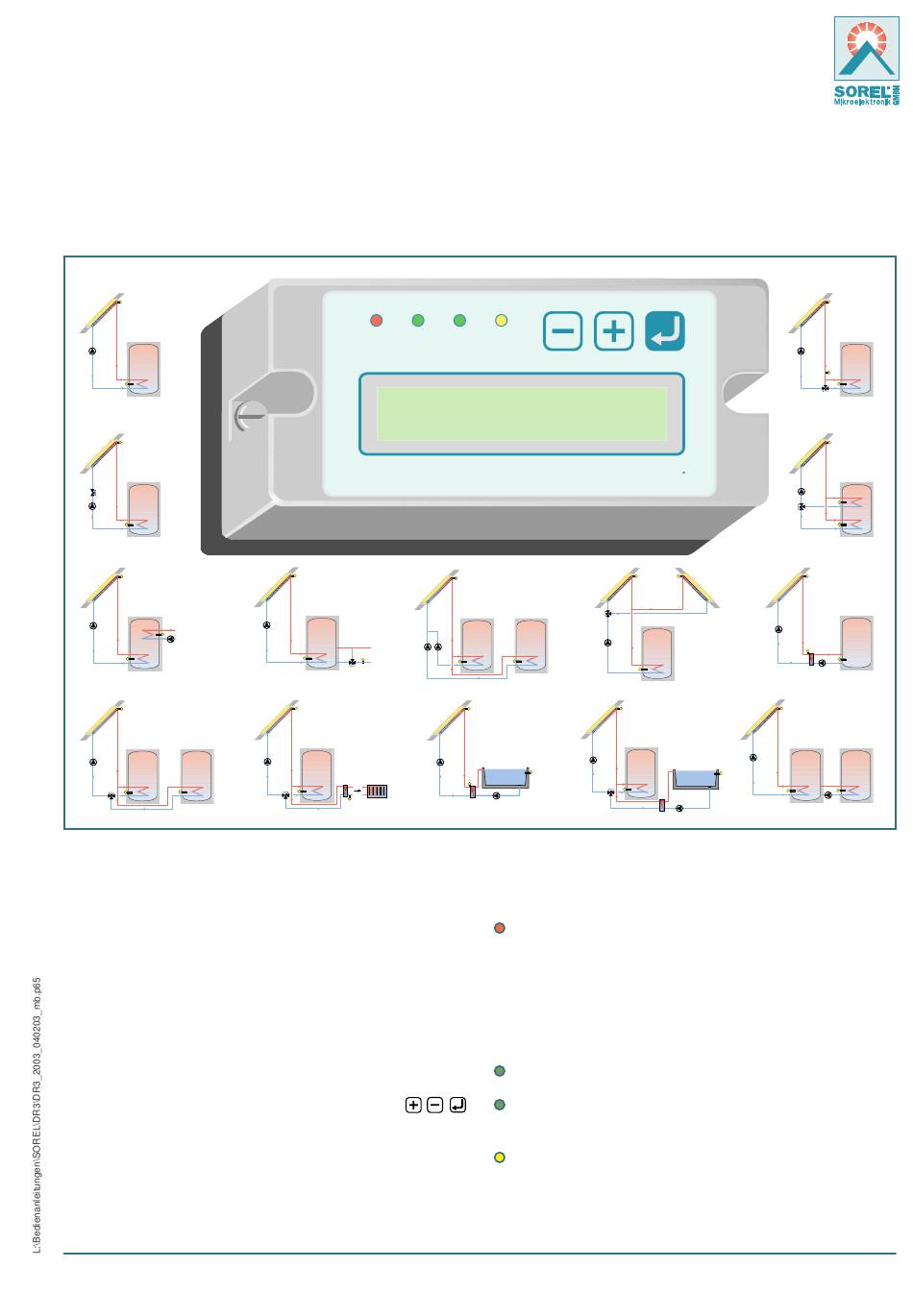

Der Regler ist in der Lage 14 unterschiedliche Regelvarianten
für thermische Solaranlagen zu realisieren, die auf den nach-
folgenden Seiten dargestellt und beschrieben werden.
Über ein 16-stelliges Schriftdisplay und 3 Taster wird eine Menü-
und Bedienerführung in den Sprachen Deutsch, Englisch,
Französisch oder Spanisch ermöglicht.
Mit Hilfe der drei Drucktaster Plus, Minus und Enter
werden im angewählten Menü Einstellungen vorgenommen und
auch gewünschte Werte wie aktuelle Temperaturen, Betriebs-
stunden oder Betriebszustände zur Anzeige gebracht.
PT1000-Fühler - garantiert gradgenau nach DIN EN60751 -
sorgen für präzise Erfassung der Temperaturdifferenz und somit
für kontrolliertes Schaltverhalten im gesamten Arbeitsbereich.
Technische Änderungen vorbehalten. Dargestellte Abbildungen erheben keinen Anspruch auf Vollständigkeit.
Hersteller: SOREL GmbH Mikroelektronik, Jahnstraße 36, D-45549 Sprockhövel, Tel.: 0 23 39 / 68 41, Fax: 0 23 39 / 60 25
Differenzregler DR 3
Montage- und Bedienanleitung
I I I
0
Speicher temp. 54°C
DR 3
Temperatur-Differenzregler
R2
Tmax Tmax
SOREL
Die Leuchtdioden (LED) auf der Frontseite des Reglers DR 3
veranschaulichen den momentanen Betriebszustand der Anlage:
LED 0 (rot):
- leuchtet im Automatikbetrieb wenn keine Einschaltbedingung
für die Solarpumpe(n) oder Ventile vorliegt als Standbyfunktion
- blinkt als Hinweis langsam und fortlaufend solange wie die
Betriebsart „Hand" oder „Aus" gewählt ist
- blinkt zur Warnung schnell wenn eine Störung wie zum Bespiel
ein defekter Kollektorfühler vorliegt
LED I (grün):
leuchtet wenn die Solarpumpe an Relais R1 eingeschaltet wird
LED II (grün):
leuchtet wenn die Pumpe / das Ventil an Relais R2 einschaltet
LED Tmax (gelb):
- leuchtet im Automatikbetrieb wenn die gewünschte maximale
Speicher- oder Schwimmbadtemperatur erreicht ist.
- blinkt langsam als Zeichen für den derzeit aktiven Solarschutz
- blinkt schnell als Hinweis während des Betriebs im Frostschutz
1
