Sorel TDC Smart Basic Montageanweisung Und Bedienungsanleitung
Temperatur differenz controller
Verwandte Anleitungen für Sorel TDC Smart Basic
Inhaltszusammenfassung für Sorel TDC Smart Basic

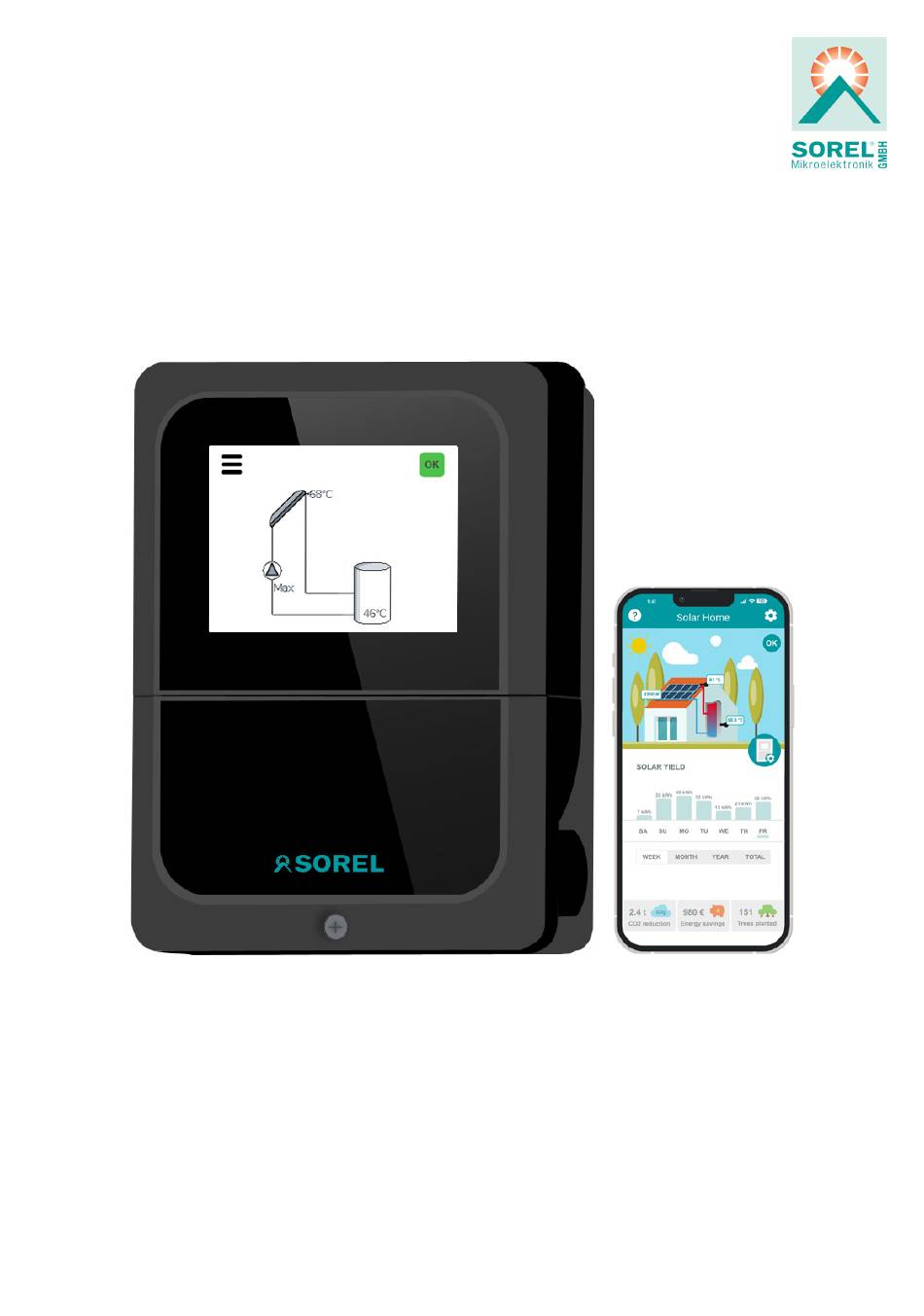

- Seite 1 TDC Smart Basic Temperatur Differenz Controller Montageanweisung und Bedienungsanleitung Vor der Montage, Inbetriebnahme und Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Starthilfe Allgemeine Hinweise Schutzfunktionen Symbolerklärungen Rückkühlung Veränderungen am Gerät Anlagenschutz Gewährleistung und Haftung AS Tein / Taus Entsorgung und Schadstoffe Kollektorschutz Kollektoralarm Beschreibung TDC Smart Basic Frostschutz Über den Regler Antiblockierschutz Technische Daten Wärmezählung Lieferumfang Feststoffkessel Hydraulikvarianten Ausgang Signaleinstellungen Installation Kesselfühler... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise EU-Konformitätserklärung Durch das CE-Zeichen auf dem Gerät erklärt der Hersteller, dass TDC Smart Basic den einschlägigen Bestimmungen: EU Niederspannungsrichtlinie 2014/35/EU sowie der EU Richtlinie zur elektromagnetischen Verträglichkeit 2014/30/EU entspricht. Die Konformität wurde nachgewiesen und die entsprechenden Unterlagen sowie die EU-Konformitätserklärung sind beim Hersteller hinterlegt. -
Seite 4: Veränderungen Am Gerät
Veränderungen am Gerät Veränderungen, An- und Umbauten am Gerät erfordern die schriftliche Genehmigung des Herstellers. Der Einbau von Zusatzkomponenten, die nicht zusammen mit dem Gerät geprüft worden sind, ist nicht gestattet. Wenn wahrzunehmen ist, dass ein gefahrloser Gerätebetrieb wie beispielsweise durch Beschädigung des Gehäuses, nicht mehr mög- lich ist, ist das Gerät sofort außer Betrieb zu setzen. -
Seite 5: Beschreibung Tdc Smart Basic
Beschreibung TDC Smart Basic Über den Regler Der Temperatur Differenz Controller TDC Smart Basic ermöglicht eine effiziente Nutzung und Funktionskontrolle Ihrer Solar- oder Heizanlage bei intuitiver Bedienbarkeit. Bei jedem Eingabeschritt sind jeder Eingabetaste passende Funktionen zugeordnet und darüber textlich erklärt. Im Menü 'Systemstatus und Einstellungen' stehen neben Schlagwörtern auch Hilfetexte und Grafiken zur Verfügung. -
Seite 6: Lieferumfang
3 Schrauben 3,5x35mm und 3 Dübel S6 zur Wandmontage 4 Zugentlastungsschellen mit 8 Schrauben Ersatzsicherung 2AT (im Gehäusedeckel) TDC Smart Basic Montage- und Bedienungsanleitung Hydraulikvarianten Die nachfolgenden Abbildungen sind nur als Prinzipschema zur Darstellung der jeweiligen Regelungsvarianten zu verstehen und erheben keinen Anspruch auf Vollständigkeit. Der Regler ersetzt keinesfalls sicherheitstechnische Einrichtungen. Je nach Anwendungsfall sind weitere Anlagen- und Sicherheitskomponenten wie Sperrventile, Rückschlagklappen und Bodenablauf,... -
Seite 7: Installation
Installation Wandmontage 1. Deckelschraube komplett lösen. Klemmraumabdeckung vorsichtig vom Gerät abnehmen 2. Für die obere Aufhängung des Geräts ein Loch an gewünschter Position anzeichnen. Bei der Position auf eine möglichst ebene Wandfläche achten, damit sich das Gehäuse beim Anschrauben nicht verzieht. 3. -
Seite 8: Installation Der Temperaturfühler
Installation der Temperaturfühler Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Temperaturerfassung sorgen, um die Anlagenfunktion regeltechnisch optimal sicherzustellen. Die Fühlerleitungen können bei Bedarf mit einem Kabel von mindestens 0,75 mm² auf maximal 30 m verlängert werden. Achten Sie darauf, dass hierbei keine Übergangswiderstände auftreten! Platzieren Sie die Fühler genau im zu messenden Bereich! Verwenden Sie nur den für das jeweilige Einsatzgebiet passenden Tauch-, Rohranlege- oder Flachanlegefühler mit dem entsprechend zulässigen Temperaturbereich. -
Seite 9: Klemmpläne
Klemmpläne Kleinspannungen max. 12VDC Netzspannungen 230 VAC 50 - 60 Hz Klemme Anschluss Klemme Anschluss Kollektorfühler R1 (NO) Solarpumpe Solarpumpe Speicherfühler R1' (NC) Unbenutzt Neutralleiter N Unbenutzt Außenleiter L Der Anschluss der Schutzleiter PE erfolgt an der beiliegenden Klemme! Signal Solarpumpe GND Solarpumpe "Anschluss von PWM-Pumpen"... - Seite 10 Bei Hocheffizienzpumpen mit 0-10V /PWM Signaleingang kann die Spannungsversorgung über ein freies Relais (Parallelbetrieb V1) erfolgen. Programm 2 Solar mit Schwimmbad Kleinspannungen Netzspannungen max. 12VDC 230VAC 50-60Hz Klemme: Anschluss: Klemme: Anschluss: Fühler 1 Kollektor R1 (NO) Solarpumpe GND S1 Solarpumpe Neutralleiter N Fühler 2 Schwimmbad R1' (NC) Unbenutzt...
- Seite 11 Programm 6 Thermostat Kleinspannungen Netzspannungen max. 12VDC 230VAC 50-60Hz Klemme: Anschluss: Klemme: Anschluss: Fühler 1 Speicher oben R1 (NO) Thermostat GND S1 Thermostat Neutralleiter N Fühler 2 (optional) R1' (NC) Unbenutzt GND S2 Neutralleiter N Fühler 3 (optional) Außenleiter L GND S3 Die Polung der Fühler S1-S3 ist beliebig.
-
Seite 12: Bedienung
Bedienung Anzeige und Eingabe Das TFT-Farbdisplay mit umfangreichem Text- und Grafikmodus ermöglicht eine einfache Bedienung des Reglers. Die Eingaben erfolgen über die Buttons bzw. Icons im Touchdisplay, denen situativ unterschiedliche Funktionen zugeordnet sind. Mit dem Zurück- Button ( < ) links oben gelangt man zur vorherigen Menüebene zurück. Es folgt ggf. -
Seite 13: Inbetriebnahmehilfe
Inbetriebnahmehilfe Beim ersten Einschalten des Geräts oder nach Laden der Werkseinstellungen erscheint der Inbetriebnahme-Assistent. Er führt in der richtigen Reihenfolge durch die notwendigen Grundeinstellungen, wobei die jeweiligen Parameter im Display kurz erklärt werden. 1. Sprache und Uhrzeit einstellen 2. Inbetriebnahmehilfe a) zustimmen / widersprechen oder b) überspringen. -
Seite 14: Auswertung
Auswertung Das Menü beinhaltet Informationen zu den Betriebsstunden, der Wärmemenge, aktuellen Meldungen sowie die Möglichkeit die gespeicherten Daten zurückzusetzen. Betriebsstunden Anzeige von Betriebsstunden der am Regler angeschlossenen Verbraucher wie z.B. Solarpumpen oder Ventile. Es stehen unterschiedliche Zeitbereiche (Tag-Jahre) zur Verfügung. Wärmemenge Anzeige der Wärmeenergie in kWh. -
Seite 15: Menüsichtbarkeit
Menüsichtbarkeit Ein-/ Ausblenden einiger Menüpunkte. Folgende Einstellungen sind möglich: Geschützt = Stark eingeschränkte Menüansicht. Es sind Datum, Uhrzeit und grundlegende Einstellungen möglich. Experte = Es sind alle Menüpunkte sichtbar, die der Installateur für die Inbetriebnahme benötigt. Hersteller = Passwortgeschützter Bereich mit erweiterten Einstell- und Analysemöglichkeiten. -
Seite 16: Netzwerk
Information zum WiFi-Status und zur IP-Adresse. Netzwerk wählen Scannen nach verfügbaren Netzwerken und Auswahl des Netzwerkes. Zugriff verwalten Bis zu 5 E-Mail-Adressen hinterlegen, welchen der Zugriff zum Regler über die SOREL Connect App erlaubt wird. SSID Manuelle Eingabe der SSID WiFi-Passwort... -
Seite 17: Funktionen
Funktionen Solarthermie Steuert eine Solarpumpe abhängig von der Kollektor und Speichertemperatur. Ausgang Auswahl des Ausgangs für die Solarthermie-Funktion Signaleinstellungen Signaltyp Menüpunkt erscheint, wenn ein Signalausgang als Ausgang gewählt wurde. Auswahl (0 - 10 V, PWM) der Ansteuerung 0 - 10V = Spannungssignal PWM = Rechtecksignal Signalform Invertiert: kleines Signal = Pumpe läuft mit großer Leistung... -
Seite 18: Δt Solar Aus
ΔT Solar Aus Ausschalttemperatur für die Solarladung zwischen dem Solarkollektor und dem Speicher Tmax Speicher Maximale Temperatur im Speicher zur Abschaltung Wird dieser Wert am angegebenen Fühler überschritten, schaltet der Regler die zugehörige Pumpe bzw. das Ventil aus. Wird dieser Wert am Fühler wieder unterschritten und sind auch die anderen Bedingungen erfüllt, schaltet der Regler die Pumpe bzw. -
Seite 19: Kollektoralarm
Anlagenschutz hat Priorität vor Kollektorschutz! Auch wenn die Einschaltvoraussetzungen für den Kollektorschutz gegeben sind, wird bei Erreichen von “AS T ein” die Solarpumpe abgeschaltet. Üblicherweise werden die Werte von Anlagenschutz (abhängig von der Maximaltemperatur des Speichers oder anderer Bauteile) höher liegen als die des Kollektorschutzes. Kollektoralarm Wenn diese Temperatur am Kollektorfühler bei eingeschalteter Solarpumpe überschritten ist, wird eine Warnung bzw. -
Seite 20: Feststoffkessel
Feststoffkessel Bei der Feststoffkesselfunktion wird mit dem zugewiesenen Relais eine Pumpe angesteuert, die Wärmeenergie aus einem Feststoffkessel in den Speicher lädt. Die Funktion Feststoffkessel steuert die Ladepumpe eines Feststoffkessels auf Grundlage der Temperaturdifferenz zwischen Feststoffkesselfühler und Speicherfühler. Wird mit dieser Funktion ein Steuerausgang (V1 oder V2,...) belegt, ist eine Drehzahlregelung mit einer PWM / 0-10V HE-Pumpe möglich. -
Seite 21: Thermostat
Thermostat Über die Thermostatfunktion kann dem System zeit- und temperaturgesteuert zusätzliche Energie zugeführt werden. Die Thermostatfunktion kann in 2 Modi verwendet werden. "Ein"= das Relais wird bei Erreichen aller Einschaltbedingungen eingeschaltet "Invertiert"= das Relais wird bei Erreichen aller Einschaltbedingungen ausgeschaltet und ansonsten angeschaltet ist. Zu hoch eingestellte Temperaturwerte können zu Verbrühungen oder Anlagenschäden führen. -
Seite 22: Datum & Uhrzeit
Datum & Uhrzeit Das Datum und die Uhrzeit werden mit dem Online-Zeitserver synchronisiert. Bei deaktivierter Internetverbindung kann das Datum und die Zeit in diesem Menü nachgestellt werden. Datum Hier wird das aktuelle Datum eingestellt. Uhrzeit Hier wird die aktuelle Uhrzeit eingestellt. Sommerzeit Wenn diese Funktion aktiviert ist, schaltet der Regler automatisch auf Winterzeit oder Sommerzeit (DST, Daylight Savings Time) um. -
Seite 23: Manueller Betrieb
Manueller Betrieb Es lassen sich die einzelnen Relais-, V-Ausgänge und die angeschlossenen Verbraucher auf Funktion und korrekte Belegung überprüfen. Der manuelle Betrieb ist nur vom Fachmann für kurzzeitige Funktionstests z.B. bei der Inbetriebnahme zu nutzen! Funktionsweise manueller Betrieb: Die Relais und somit die angeschlossenen Verbraucher werden mittels Betätigung des Ausgangs-Symbol ohne Berücksichtigung der aktuellen Temperaturen und der eingestellten Parameter ein- oder ausgeschaltet. -
Seite 24: Hilfestellung
WLAN-Passwortlänge max. 64 Zeichen keine automatische Weiterleitung auf eine Login-Seite bei Einwahl ins WLAN (Captive Portal) Kein Gastnetzwerk, falls die Kommunikation mehrerer SOREL-Geräte über WiFi gewünscht ist, da im WLAN die gegenseitige Sichtbarkeit von Teilnehmern gegeben sein muss Weiteren funktionalen Einschränkungen ist durch geeignete Netzwerkkonfiguration des Netzwerkadministrators vorzubeugen Problem Mögliche Ursache... -
Seite 25: Sicherung Ersetzen
Verbindung zwischen TDC MAC-Adressen der Smart-Geräte von Filterung ausnehmen. MAC-Adressenfilterung aktiv Smart Basic und Router Die MAC-Adresse von TDC Smart Basic wird auf der WiFi- (WLAN) Statusseite ausgegeben. Anderes WLAN verwenden oder Weiterleitung am Router WLAN leitet per Captive Portal auf... -
Seite 26: Meldungen
Meldungen Meldung Hinweis für den Fachmann Sensor x defekt Bedeutet, dass entweder der Fühler, Fühlereingang am Regler oder die Verbindungsleitung defekt ist/oder war (siehe "Widerstandstabelle für Pt1000 Sensoren" auf Seite 8). Kollektoralarm Bedeutet, dass die unter "Kollektoralarm" eingestellte Temperatur am Kollektor überschritten war. Neustart Bedeutet, dass der Regler beispielsweise aufgrund eines Stromausfalls neu gestartet wurde. -
Seite 27: Sorel Connect App
SOREL Connect App Die SOREL Connect App ermöglicht die Visualisierung des Anlagenstatus und den Fernzugriff auf das Reglermenü. So richten Sie es ein: 1. SOREL Connect App für iOS oder Android auf Ihr mobiles Gerät herunterladen. 2. Account erstellen 3. Aktivierungslink in Ihrem E-Mail-Postfach klicken 4. -
Seite 28: Abschließende Erklärung
Änderungen bleiben grundsätzlich vorbehalten. Datum und Uhrzeit der Installation: Name der Installationsfirma: Platz für Anmerkungen: Ihr Fachhändler: Hersteller: SOREL GmbH Mikroelektronik Reme-Str. 12 D - 58300 Wetter (Ruhr) +49 (0)2335 682 77 0 info@sorel.de www.sorel.de Stand: 28.05.2025 | V1.25...
