Bei Hocheffizienzpumpen mit 0-10V /PWM Signaleingang kann die Spannungsversorgung über ein freies Relais (Parallelbetrieb
V1) erfolgen.
Laderichtung:Umladung von Speicher mit Sensor 1 zu Speicher mit Sensor 2.
Schaltrichtung Ventil:R1 ein / Ventil ein = Weg durch den Speicher
10

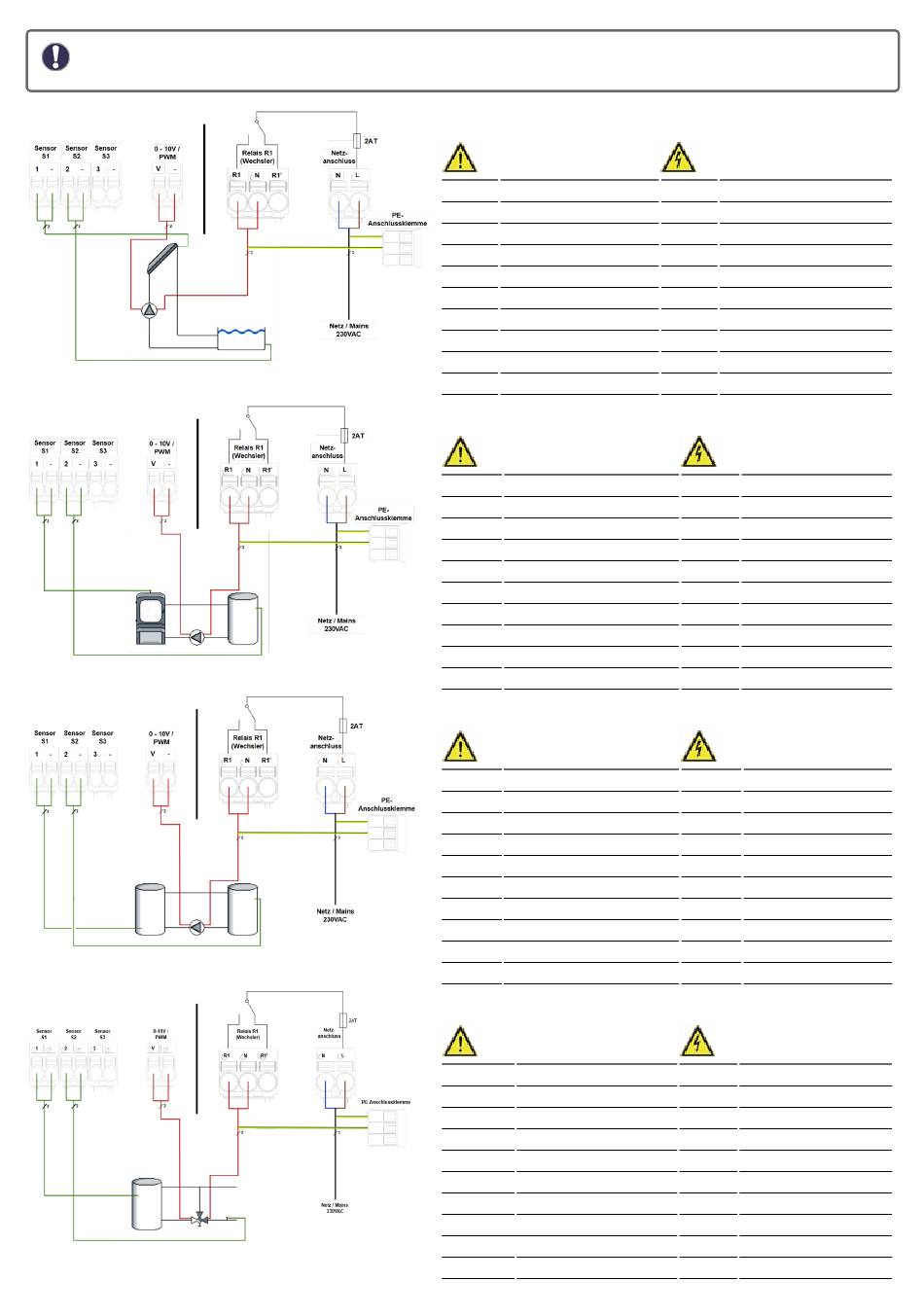

Programm 2 Solar mit Schwimmbad
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Kollektor
- GND S1
S2 Fühler 2 Schwimmbad
- GND S2
S3 Fühler 3 (optional)
- GND S3
Die Polung der Fühler S1-S3 ist beliebig.
V1 0-10V/ PWM
- GND V1
Programm 3 Feststoff mit Speicher
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Feststoffkessel
- GND S1
S2 Fühler 2 Speicher
- GND S2
S3 Fühler 3 (optional)
- GND S3
Die Polung der Fühler S1-S3 ist beliebig.
V1 0-10V/ PWM
- GND V1
Programm 4 Speicherumladung
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Speicher 1
- GND S1
S2 Fühler 2 Speicher 2
- GND S2
S3 Fühler 3 (optional)
- GND S3
Die Polung der Fühler S1-S3 ist beliebig.
V1 0-10V/ PWM
- GND V1
Programm 5 Heizkreisanhebung
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Speicher
- GND S1
S2 Fühler 2 Rücklauf
- GND S2
S3 Fühler 3 (optional)
- GND S3
Die Polung der Fühler S1-S3 ist beliebig.
V1 0-10V/ PWM
- GND V1
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R1 (NO) Solarpumpe
N Solarpumpe Neutralleiter N
R1' (NC) Unbenutzt
N Neutralleiter N
L Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R1 (NO) Pumpe
N Pumpe Neutralleiter N
R1' (NC) Unbenutzt
N Neutralleiter N
L Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R1 (NO) Pumpe
N Pumpe Neutralleiter N
R1' (NC) Unbenutzt
N Neutralleiter N
L Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R1 (NO) Ventil
N Ventil Neutralleiter N
R1' (NC) Unbenutzt
N Neutralleiter N
L Außenleiter L
