02

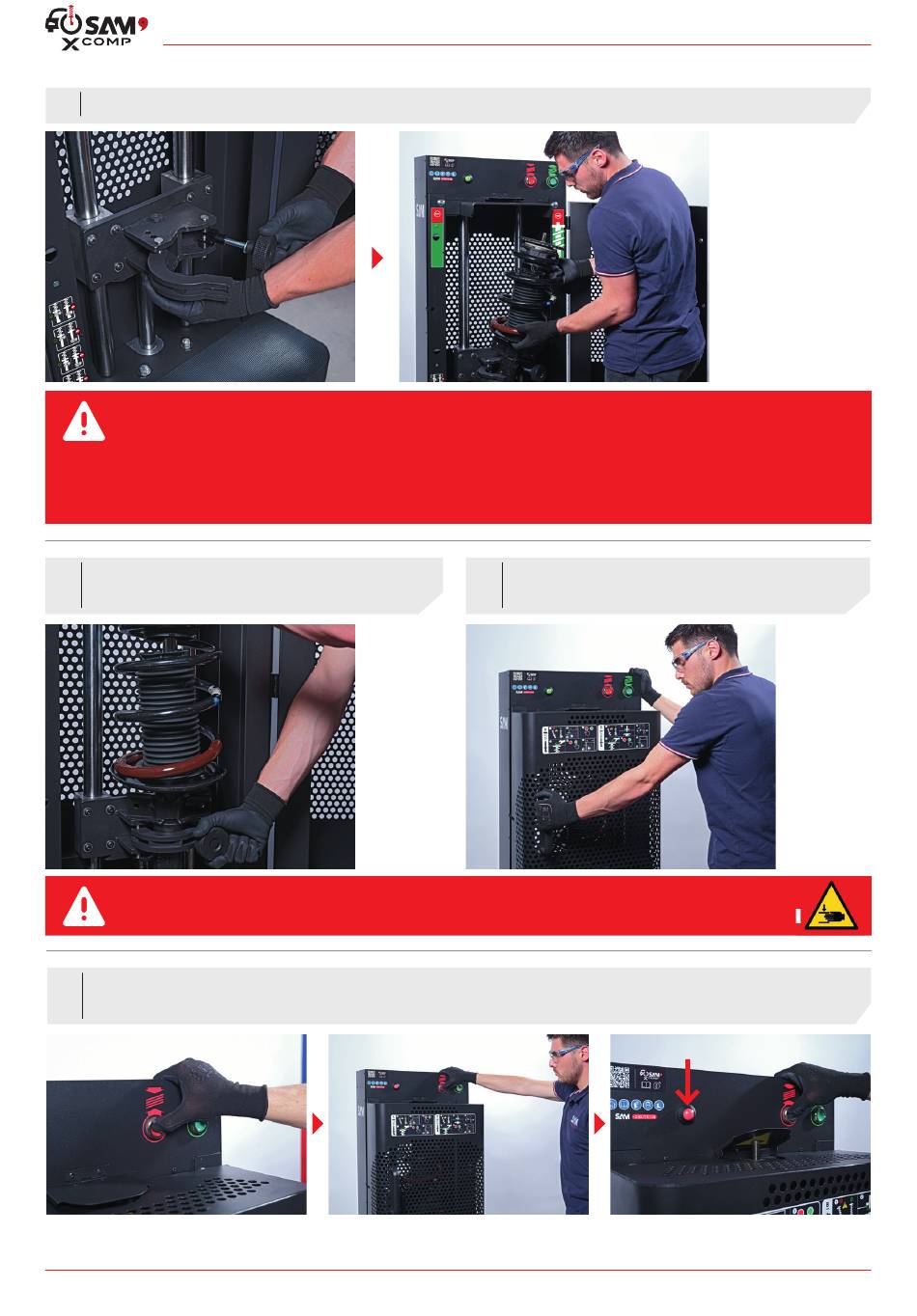

OPEN DE VEERPOOTKLEM EN PLAATS ER DE SCHOKDEMPER MET VEER IN.
Installeer het schokdemper- en veersamenstel op de juiste wijze volgens de installatie-instructies vermeld op het X'COMP® frame.
Controleer de hoogte van het schokdemper- en veersamenstel met behulp van de meetschalen op het X'COMP® frame.
Als de schokdemperschotel voorbij het groene gedeelte uitsteekt, is het niet mogelijk om de schokdemper te demonteren.
Raadpleeg de instructietekeningen van de installatie om het schokdemper- en veersamenstel op de juiste wijze te positioneren.
De onderste schokdemperschotel moet tegen het bovenste deel van de veerpootklem rusten. Als er montagebeugels op de veerpoot
van de schokdemper aanwezig zijn, plaatst u de montagebeugel tegen de bovenkant van de veerpootklem.
Controleer of de veerpootklem niet tegen het gelaste gedeelte van de schokdemper drukt.
03
DRAAI DE SCHOKDEMPER MET BEHULP VAN DE
DRAAIKNOP VAST IN DE BANKSCHROEFKLEM
Controleer of de schokdemper verticaal in de veercompressor is geplaatst. Controleer of de deur ongehinderd kan worden gesloten.
Plaats uw hand niet op het bovenste gedeelte van de deur, aangezien er gevaar voor beknelling bestaat wanneer de deur wordt gesloten. Plaats uw hand niet op het bovenste gedeelte van de deur, aangezien er gevaar voor beknelling bestaat wanneer de deur wordt gesloten.
05
HOUD DE RODE KNOP CONTINU INGEDRUKT OM DE VEER IN TE DRUKKEN, TOTDAT DE SCHROEFDRAADMOER
VAN DE SCHOKDEMPERKOP DOOR DE VEILIGHEIDSKLEP NAAR BUITEN KOMT.
62 / 124
04
> De schokdemper wordt in de veercompressor
samengedrukt.
SLUIT DE DEUR VAN DE X'COMP®
> De rode drukindicator geeft de aanwezigheid van
pneumatische energie in de veercompressor aan.
NL
Stel de positie van de beugel
>
bij volgens de diameter van
de veerpoot. (Instellingen in
de bijlage)
