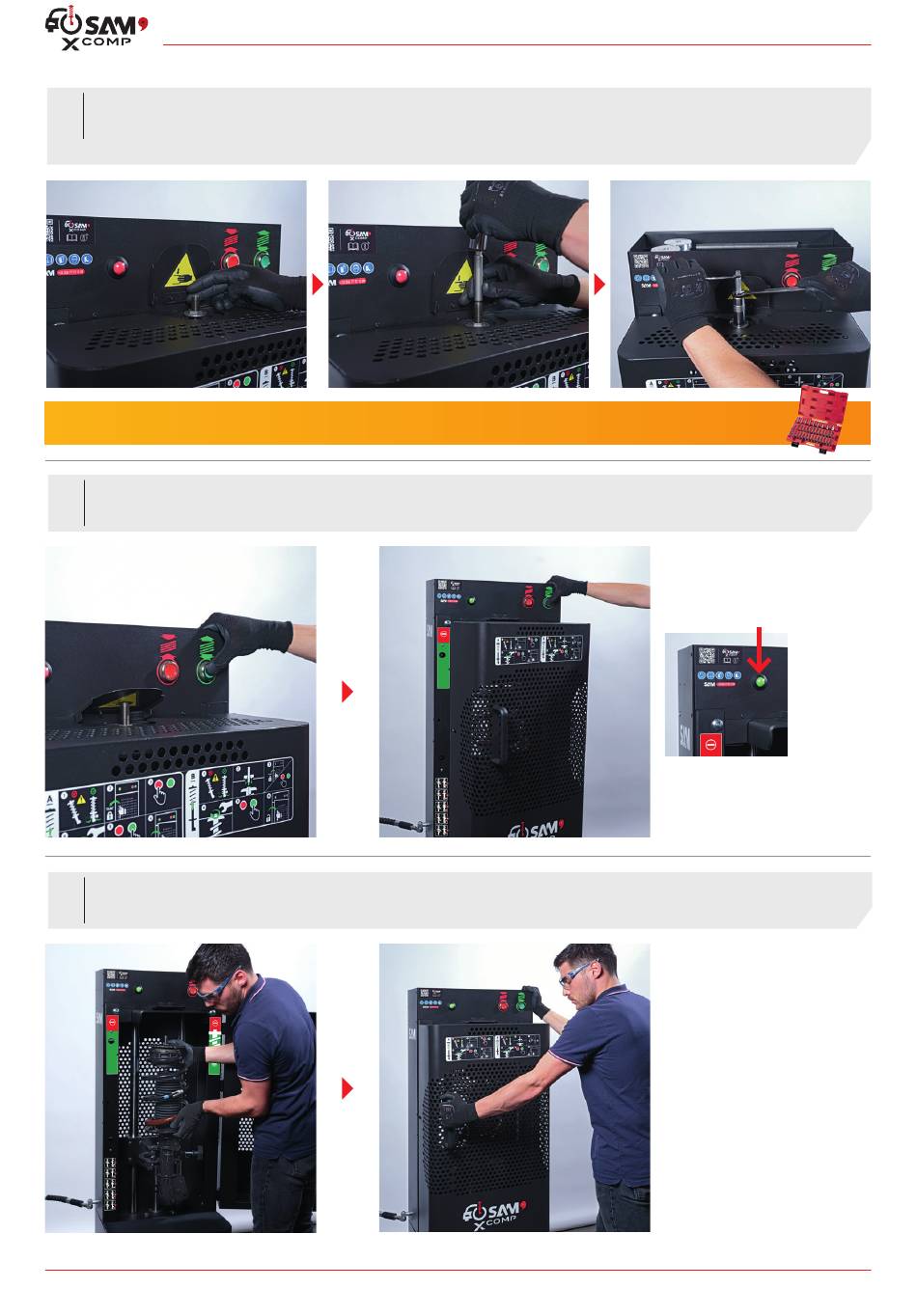

INSERTAR LA TUERCA DE FIJACIÓN EN LA PARTE ROSCADA. POSICIONAR EL CASQUILLO CORRESPONDIENTE EN
07
LA PARTE ROSCADA DE LA TUERCA SUPERIOR Y LUEGO COLOCAR EL CASQUILLO EN LA TUERCA DE FIJACIÓN.
APRETAR MECÁNICAMENTE HASTA EL TOPE LA TUERCA DE FIJACIÓN SUJETANDO AL MISMO TIEMPO EL CASQUILLO,
SEGÚN LAS RECOMENDACIONES DEL FABRICANTE.
Sugerencia: Para esta operación se recomienda utilizar la caja de herramientas para el desmontaje de los soportes
de amortiguador - Referencia CPA-20.
08
PULSAR CONTINUAMENTE EL BOTÓN VERDE PARA DESCOMPRIMIR EL RESORTE. MANTENERLO PULSADO
HASTA LA APERTURA DE LA PUERTA.
09
RETIRAR EL CONJUNTO DE AMORTIGUADOR DEL BANCO DE PIERNA DE FUERZA Y LUEGO CERRAR
LA PUERTA.
52 / 124
El indicador de puesta
>
a presión verde indica
la ausencia de energía
neumática en el compresor
de resorte.
