Sam X'COMP Teile Und Technische Betriebsanleitung Seite 37

04

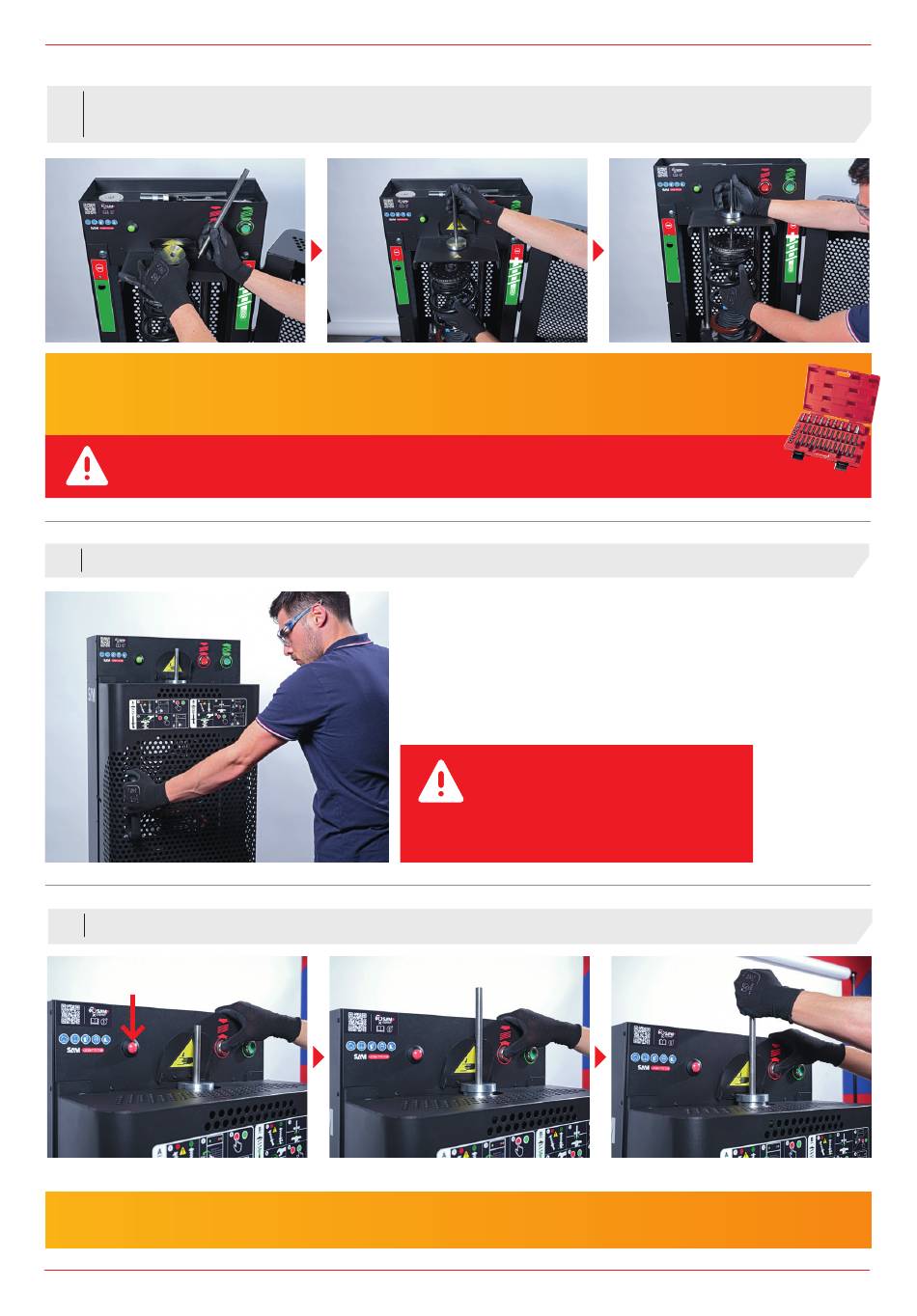

DIE ZENTRIERFÜHRUNG IN DIE OBERE ÖFFNUNG DES X'COMP EINSETZEN UND DEN ZENTRIERSTIFT IM INNERN DER ZENTRIER-
VORRICHTUNG POSITIONIEREN. DER ZENTRIERSTIFT MUSS AUF DEN GEWINDEMUTTERBEREICH DES FEDERBEINS PASSEN.
Tipp: Den zum Stoßdämpfermodell passenden Zentriersatz verwenden (Zuordnung im Anhang). Ebenso besteht die Möglichkeit,
ein Bit aus dem Kasten CPA-FIL mit dem Zentrierstift zu koppeln. Setzen Sie dazu, ehe Sie den Zentriersatz anbringen, das
passende Bit in den gewindeten Abschnitt des Federbeins ein. Führen Sie dabei zur besseren Führung den Zentrierstift in das Bit ein.
Die korrekte Positionierung der Feder im Teller des Stoßdämpfers kontrollieren.
05
TÜR DES X'COMP WIEDER SCHLIESSEN
06
DEN ROTEN KNOPF GEDRÜCKT HALTEN, UM DIE FEDER ZU KOMPRIMIEREN.
> Ein roter Druckanzeiger zeigt vorhandene Druckluftenergie im Federspanner an.
Tipp: Zum Halten und Führen des Stoßdämpfers den Zentrierstift verwenden. Den gewindeten Abschnitt des Federbeins für die obere
Mutter ein paar Zentimeter herausragen lassen.
Die Hand nicht auf den oberen Türabschnitt auflegen,
da dort beim Schließen Klemmgefahr besteht.
DE
37 / 124
