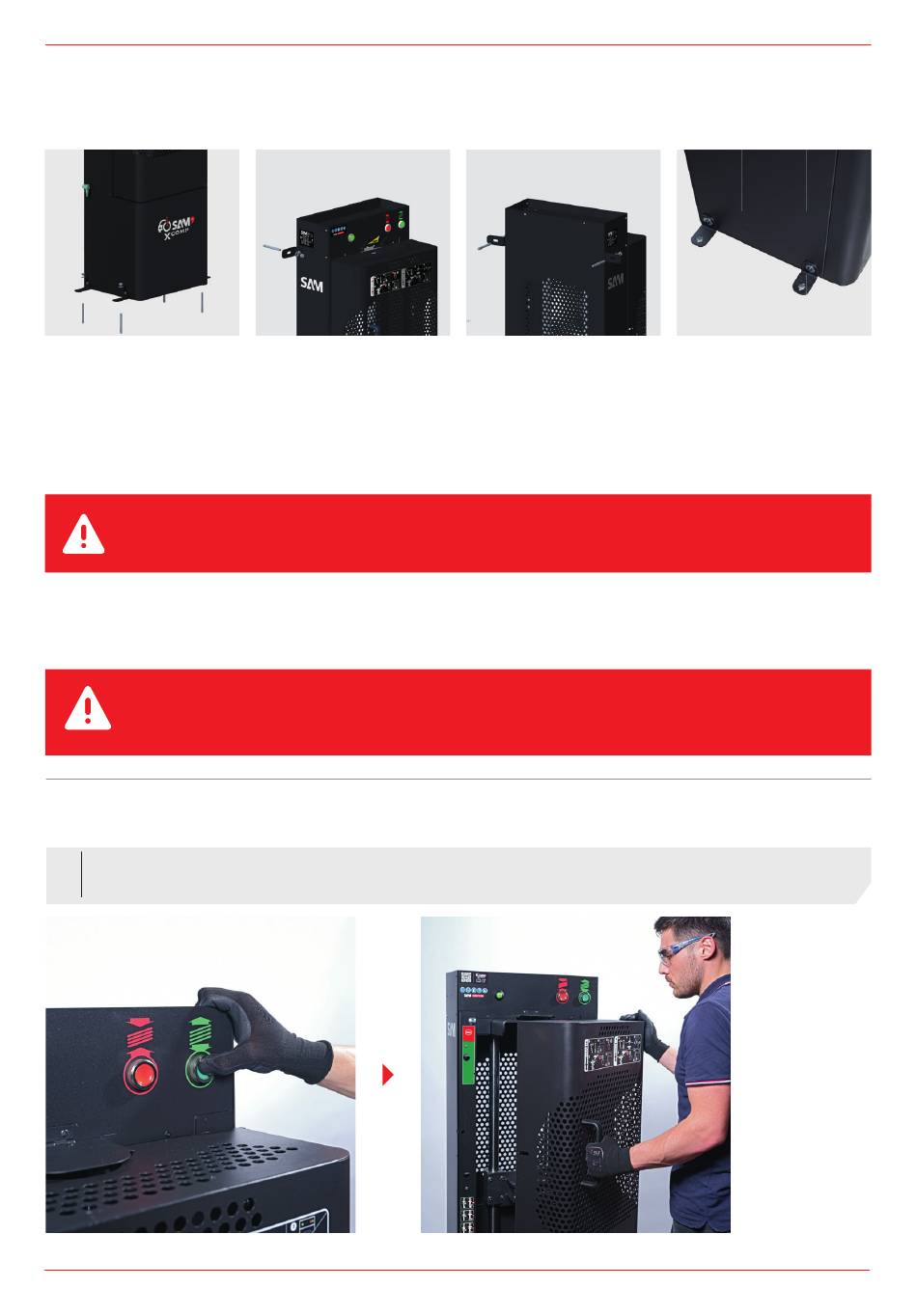

IV. Aufstellung des Geräts
Für eine optimale Nutzung ist der X'COMP® auf einer sauberen, ebenen Fläche aufzustellen. Prüfen Sie mit einer Wasserwaage die vertikale
Ausrichtung des Produkts, bevor Sie es auf dem Boden festkitten (SAM-Referenz: 168-40MN).
Das Gerät ist über die an der linken Gehäuseseite angeordnete 1/4"-Drehkupplung mit Außengewinde an einen Druckkreis mit gefi lterter und
geölter Luft anzuschließen. Dabei hat man sich zu vergewissern, dass der Druck im Kreis zwischen 6,5 bar und 10 bar beträgt.
Wird der zulässige Maximalwert von 10 bar überschritten, ist ein Druckminderer zu verwenden.
Das Gerät ist zwingend zu befestigen: entweder am Boden mithilfe der vier hierfür vorgesehenen Befestigungswinkel oder
sowohl am Boden als auch an einer Wand unter Verwendung von zwei Befestigungswinkeln am Gehäuse des Geräts sowie zwei
Bodenbefestigungswinkeln. Die zur Verankerung benötigten Schrauben und Dübel (vom Durchmesser 10 mm) sind nicht im
Lieferumfang enthalten und dem Bodenmaterial entsprechend zu wählen.
Betriebsanleitung
VOR JEDEM GEBRAUCH DES FEDERSPANNERS IST DER KORREKTE ANSCHLUSS AN DAS DRUCKLUFTVERSORGUNGSNETZ
ZU KONTROLLIEREN. VERGEWISSERN SIE SICH DARÜBER HINAUS, DASS DIE ANLAGE SICHER AM BODEN BEFESTIGT IST.
DER STOSSDÄMPFER MUSS IN SEINER HALTERUNG FEST UND AUFRECHT SITZEN. DER KOMPRESSOR FUNKTIONIERT
NUR BEI ORDNUNGSGEMÄSSER VERRIEGELUNG DER TÜR.
V. Zerlegung des Stoßdämpfers
01
ZUM ÖFFNEN DER TÜR DEN GRÜNEN KNOPF BETÄTIGEN
