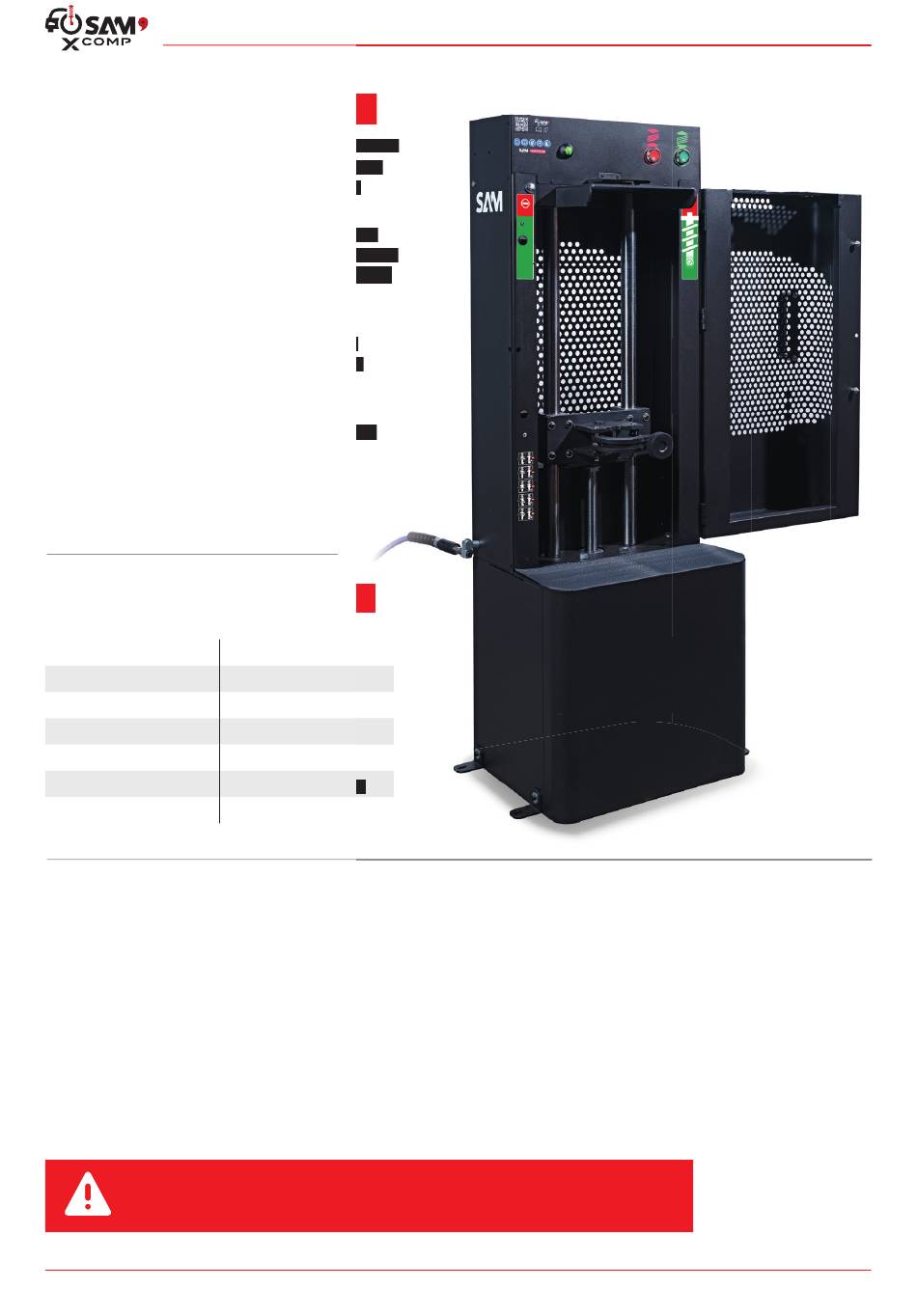

I. Beschreibung des X'COMP®. I. Beschreibung des X'COMP®.
X'COMP® ist ein Gerät für den Aus- und Einbau von MacPherson- ist ein Gerät für den Aus- und Einbau von MacPherson-
Federbeinen. Zur Vermeidung von Funktionsstörungen muss Federbeinen. Zur Vermeidung von Funktionsstörungen muss
der Druck der gefi lterten und geölten Luft im Druckkreis der Druck der gefi lterten und geölten Luft im Druckkreis
zwischen 6,5 bar und maximal 10 bar betragen.
Federbeinzwinge, die den Stoßdämpfer in der Anlage an Ort Federbeinzwinge, die den Stoßdämpfer in der Anlage an Ort
und Stelle bewahrt. Eine Sicherheitsklappe befi ndet sich an der und Stelle bewahrt. Eine Sicherheitsklappe befi ndet sich an der
oberen Öff nung der Tür. Aufbewahrungslösung für Werkzeuge oberen Öff nung der Tür. Aufbewahrungslösung für Werkzeuge
an der Oberseite der Anlage.
Anschluss des Geräts an das Druckluftnetz seitlich an
der Anlage; hierbei ist auf eine korrekte Ausführung des der Anlage; hierbei ist auf eine korrekte Ausführung des
Anschlusses zu achten. Hubzylinder für den Wechsel von Anschlusses zu achten. Hubzylinder für den Wechsel von
Stoßdämpfern für Fahrzeuge von bis zu 4,5 t.
In defektem Zustand wie auch bei einer längeren
Nutzungspause ist die Anlage mit einem Schloss zu sichern. Nutzungspause ist die Anlage mit einem Schloss zu sichern.
Diagramme mit Bildunterschriften ergänzen.
II. Technische Eigenschaften II. Technische Eigenschaften
Bezeichnung
Kompressionskraft:
Betriebsdruck:
Hubweg:
Konformität:
Abmessungen der Anlage:
Gewicht der Anlage:
III. Entpacken des Geräts
Vor jeder Handhabung des Geräts die entsprechende PSA verwenden und das Gerät nach Möglichkeit mit Riemen sichern.
Der Federspanner X'COMP® wird auf einer Holzpalette befestigt geliefert. Die Palette an den vorgesehenen Aufstellungsort transportieren und
der Kartonverpackung entnehmen. Zum Heben des Geräts von der Palette einen Gabelstapler mit verstellbarer Gabel verwenden.
Den X'COMP® von der der Palette losschrauben.
Die Befestigungswinkel umklappen, um den X'COMP® anheben zu können. Die Gabel des Gabelstaplers gegen die Wandungen des X'COMP®
und unterhalb der Befestigungswinkel führen. Den X'COMP® ca. 2 cm anheben und am gewünschten Aufstellungsort absetzen.
Die Befestigungswinkel des X'COMP® zurückklappen. Steht kein Gabelstapler zur Verfügung, ist wie folgt zu verfahren: Zum Abheben des Geräts von der
Palette sind zwei Personen erforderlich. Den X'COMP® auf eine Seite kippen; das Gerät dabei an seinem Oberteil angreifen und so weit vorschieben, bis das
Unterteil über die Palette hinausragt und den Boden berührt. Entfernen Sie die Palette und transportieren Sie das Gerät an den vorgesehenen Aufstellungsort.
DIE KARTONVERPACKUNG IST VORSCHRIFTSGEMÄSS ZU ENTSORGEN. ES IST DAFÜR SORGE ZU
TRAGEN, DASS VERPACKUNGSELEMENTE NICHT IN HÄNDE VON KINDERN GELANGEN KÖNNEN.
32 / 124
Wert
4,5 t
6,5 bar bis 10 bar
360 mm
2006/42/CE
453,3 x 677,8 x 1595,5 mm 453,3 x 677,8 x 1595,5 mm
115 kg
