07

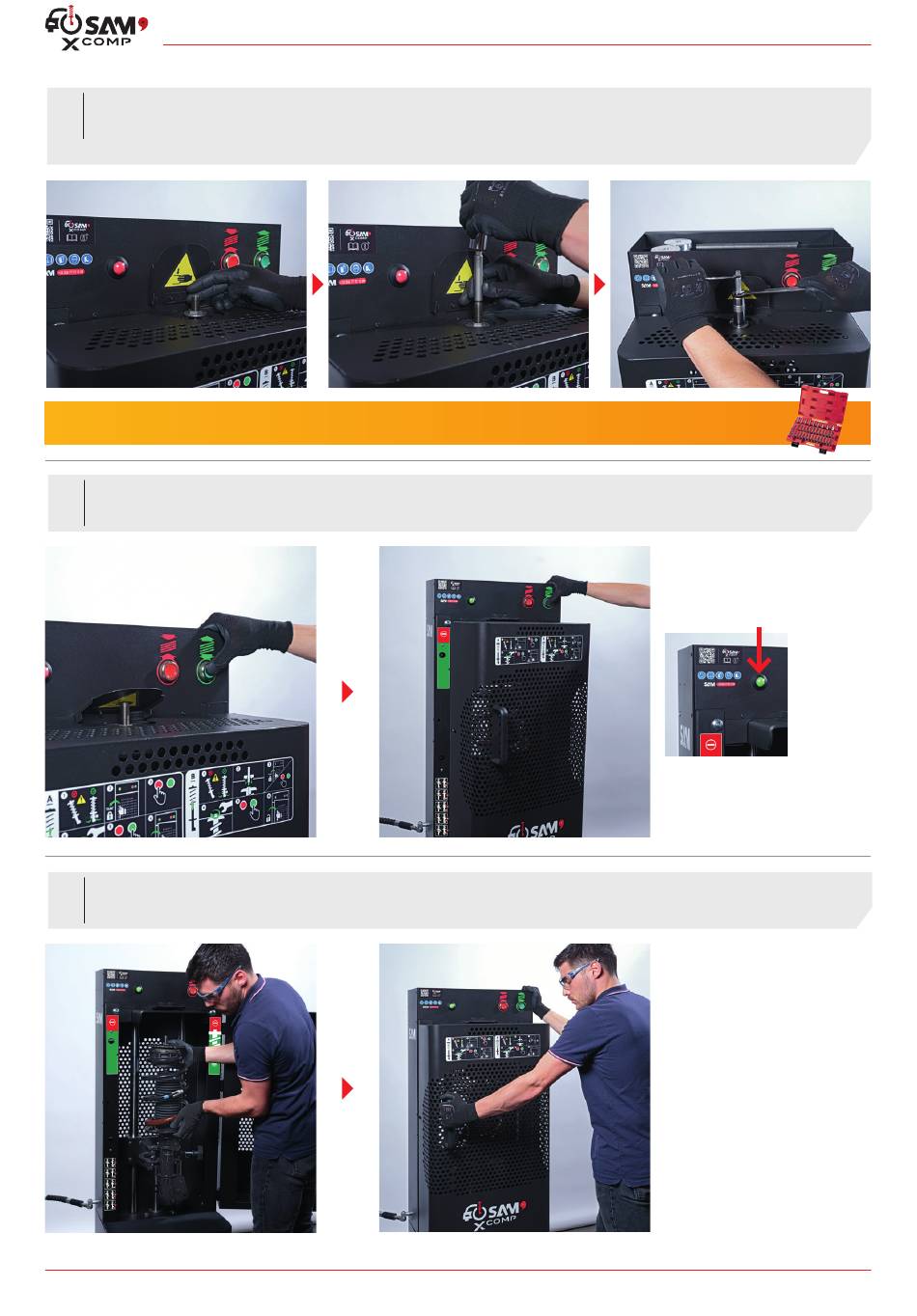

INSÉRER L'ÉCROU DE FIXATION DANS LA PARTIE FILETAGE. POSITIONNER L'EMBOUT CORRESPONDANT SUR LA PARTIE
FILETAGE ÉCROU SUPÉRIEUR PUIS PLACER LA DOUILLE DANS L'ÉCROU DE FIXATION. SERRER MÉCANIQUEMENT JUSQU'EN
BUTÉE L'ÉCROU DE FIXATION TOUT EN MAINTENANT L'EMBOUT (SUIVANT LES PRÉCONISATIONS CONSTRUCTEURS).
Astuce : Pour cette opération, il est recommandé d'utiliser le coffret d'outils pour le démontage des supports d'amortisseurs (CPA-20)
08
APPUYER EN CONTINU SUR LE BOUTON VERT POUR DÉCOMPRESSER LE RESSORT JUSQU'À L'OUVERTURE
DE LA PORTE
09
RETIRER L'ENSEMBLE AMORTISSEUR DE L'ÉTAU JAMBE DE FORCE PUIS REFERMER LA PORTE
10 / 124
L'indicateur de mise sous
>
pression vert indique
l'absence d'énergie
pneumatique dans le
compresseur de ressort.
