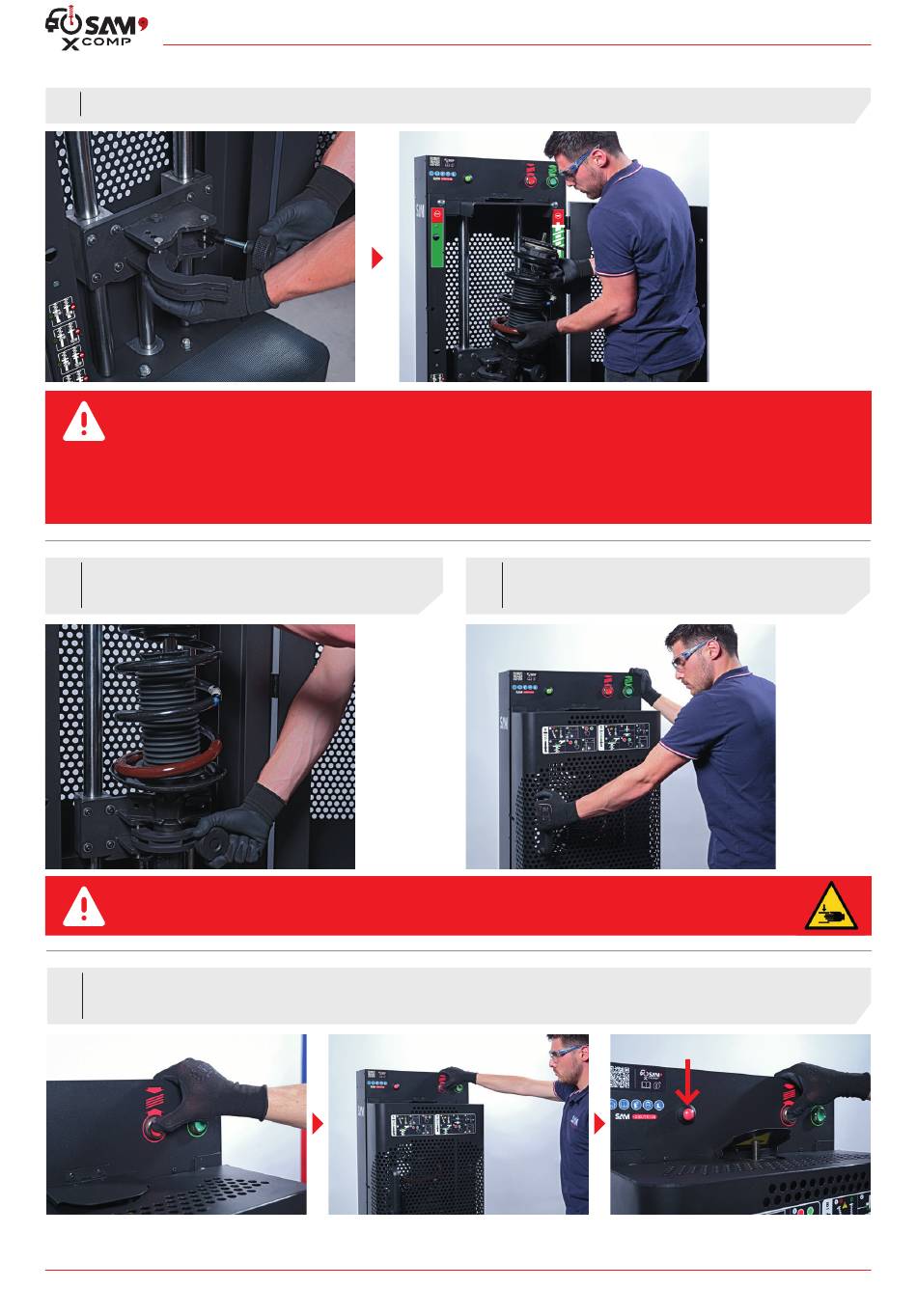

ABRIR EL BANCO DE PIERNA DE FUERZA Y POSICIONAR EL CONJUNTO AMORTIGUADOR Y RESORTE.
Instalar correctamente el conjunto amortiguador y resorte utilizando las instrucciones de instalación presentes en el chasis del
X'COMP®. Verifi car la altura del conjunto amortiguador y resorte mediante los indicadores presentes en el chasis del X'COMP®. Si la copela
del amortiguador rebasa la parte verde, no es posible desmontar el amortiguador. Consultar los esquemas de las instrucciones de
instalación para posicionar correctamente el conjunto amortiguador y resorte. La copela inferior del amortiguador debe topar contra
la parte superior del banco de pierna de fuerza. Si existen soportes de montaje en el cuerpo de la pierna de fuerza del amortiguador,
posicionar el soporte de montaje contra la parte superior del banco de pierna de fuerza. Verifi car que el banco de pierna de fuerza no
apriete en la parte soldada del amortiguador.
03
APRETAR EL AMORTIGUADOR EN EL BANCO DE
PIERNA DE FUERZA CON LA AYUDA DE LA RUEDA.
Verifi car el correcto posicionamiento del amortiguador en el eje vertical del compresor de resorte. Comprobar que nada impida el
cierre de la puerta. No poner la mano en la parte superior de la puerta porque hay riesgo de aplastamiento cuando ésta se cierre.
05
PULSAR CONTINUAMENTE EL BOTÓN ROJO PARA COMPRIMIR EL RESORTE, HASTA LA SALIDA DE LA PARTE ROSCADA
DE LA TUERCA DE LA CABEZA DEL AMORTIGUADOR POR LA TRAMPILLA DE SEGURIDAD.
48 / 124
04
> El amortiguador se comprime en el interior del compresor
de resorte.
VOLVER A CERRAR LA PUERTA DEL X'COMP®.
> El indicador de puesta a presión rojo indica la presencia de
energía neumática en el compresor de resorte.
ES
Ajustar la posición de la brida
>
en función del diámetro de la
pierna de fuerza. (Ajustes en
el anexo)
