I. Description de l'appareil

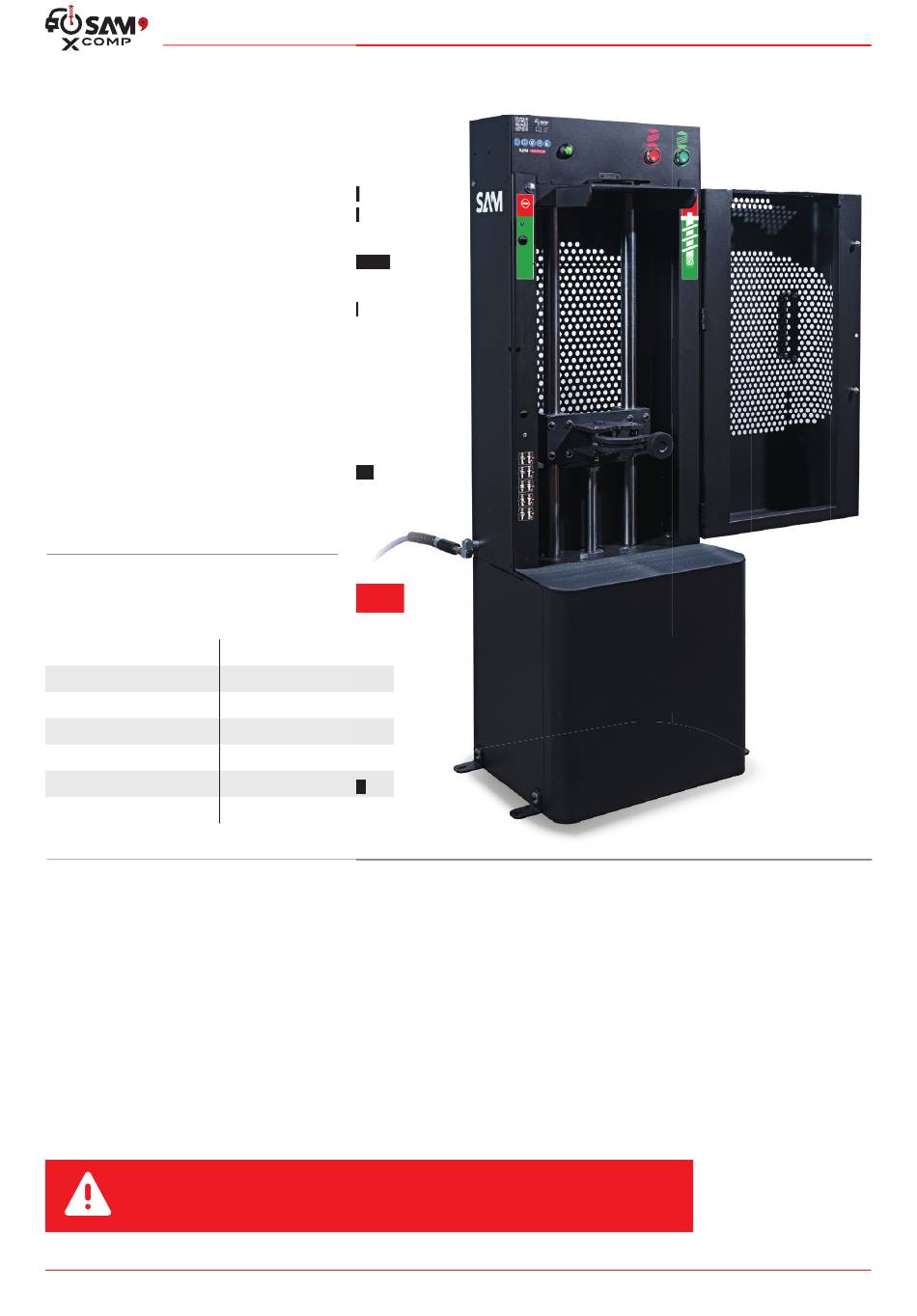

Le X'COMP® est un appareil conçu pour le montage
et le démontage des amortisseurs type McPherson.
Pour éviter tout dysfonctionnement, il est indispensable Pour éviter tout dysfonctionnement, il est indispensable
que la plage d'utilisation d'air fi ltré lubrifi é soit comprise que la plage d'utilisation d'air fi ltré lubrifi é soit comprise
entre 6,5 et 10 bars maxi.
Etau de jambe de force permettant de maintenir l'amortisseur Etau de jambe de force permettant de maintenir l'amortisseur
en place dans la machine.
Trappe de sécurité présente au niveau du trou supérieur Trappe de sécurité présente au niveau du trou supérieur
de la porte.
Bac de rangement d'outils sur le dessus de la machine.
Branchement de l'appareil au réseau d'air sur le côté
de la machine, veillez à vérifi er le bon branchement
du réseau de celui-ci.
Vérin permettant de remplacer les amortisseurs
pour véhicules jusqu'à 4,5T. La machine doit être consignée pour véhicules jusqu'à 4,5T. La machine doit être consignée
en cas de dysfonctionnement ou d'inutilisation pendant
une longue période grâce à un cadenas.
II. Caractéristiques techniques II. Caractéristiques techniques
Désignation
Force de compression :
Pression de service :
Course du vérin :
Conformité :
Dimensions de la machine :
Poids de la machine :
III. Déballage de l'appareil
Avant toute manipulation, le port d'EPI est obligatoire et le sanglage de l'appareil est préconisé.
Le X'COMP® est livré et fi xé sur une palette en bois. Placer la palette à l'endroit souhaité pour installer l'appareil puis ôter l'emballage carton.
Se munir d'un chariot élévateur à fourche réglable pour descendre l'appareil de la palette. Dévisser le X'COMP® de la palette. Retourner les pattes
de fi xation pour pouvoir soulever le X'COMP®. Placer La fourche du chariot élévateur contre les parois du X'COMP® et en-dessous des pattes
de fi xation. Soulever le X'COMP® d'environ 2 centimètres pour le déposer à l'endroit souhaité pour l'installation. Enfi n, retourner les pattes de fi xation
du X'COMP®.
Si non présence d'un chariot élévateur, procéder ainsi : pour descendre l'appareil de la palette, il faut 2 personnes. Basculer le X'COMP® sur un côté
en s'aidant de la partie supérieure de l'appareil tout en coulissant l'appareil jusqu'à ce que la partie inférieure dépasse de la palette et touche le sol.
Retirer la palette et placer l'appareil à l'endroit souhaité pour l'installation.
L'EMBALLAGE CARTON DOIT ÊTRE JETÉ DANS UN LIEU PRÉVU À CET EFFET ET IL EST RECOMMANDÉ
DE NE PAS LAISSER LES PARTIES D'EMBALLAGE À LA PORTÉE DES ENFANTS.
4 / 124
Valeur
4,5 tonnes
6,5 à 10 bars
360 mm
2006/42/CE
453,3 x 677,8 x 1595,5 mm 453,3 x 677,8 x 1595,5 mm
115 kg
