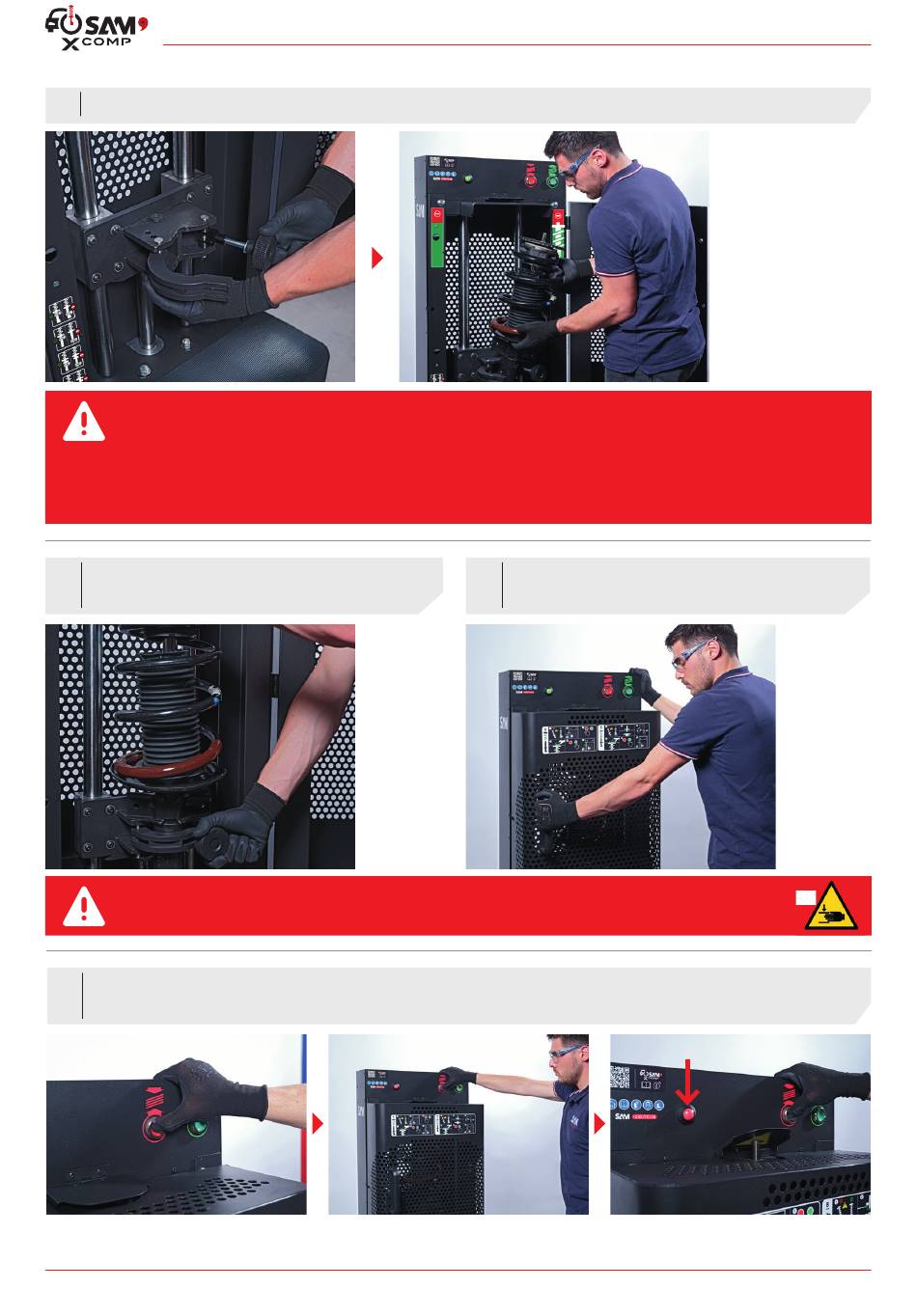

DIE FEDERBEINZWINGE ÖFFNEN UND DIE EINHEIT AUS STOSSDÄMPFER UND FEDER AUSRICHTEN.
Die von Stoßdämpfer und Feder gebildete Einheit entsprechend der am Gestell des X'COMP® angebrachten Anleitung korrekt einsetzen.
Die Höhe der Einheit aus Stoßdämpfer und Feder mithilfe der am Gestell des X'COMP® angebrachten Lehren kontrollieren.
Wenn der Federteller des Stoßdämpfers über den grünen Abschnitt hinausragt, lässt sich der Stoßdämpfer nicht ausbauen.
Die korrekte Positionierung der Einheit aus Stoßdämpfer und Feder ist den Zeichnungen zur Montageanleitung zu entnehmen.
Der untere Federteller des Stoßdämpfers muss am oberen Teil der Federbeinzwinge anliegen. Am Korpus des Federbeins des
Stoßdämpfers vorhandene Montagehalterungen sind am oberen Teil der Federbeinzwinge zu positionieren.
Kontrollieren Sie, dass die Federbeinzwinge nicht auf den geschweißten Abschnitt des Stoßdämpfers drückt
03
DEN STOSSDÄMPFER MITHILFE DES RÄNDELRADS
IN DER FEDERBEINZWINGE FIXIEREN
Die korrekte Positionierung des Stoßdämpfers in der Vertikalachse des Federspanners kontrollieren. Sich vergewissern, dass sich nichts Die korrekte Positionierung des Stoßdämpfers in der Vertikalachse des Federspanners kontrollieren. Sich vergewissern, dass sich nichts
im Schließweg der Tür befi ndet. Die Hand nicht auf den oberen Türabschnitt aufl egen, da dort beim Schließen Klemmgefahr besteht.
05
ZUM KOMPRIMIEREN DER FEDER DEN ROTEN KNOPF GEDRÜCKT HALTEN, BIS DIE GEWINDEMUTTER DES
STOSSDÄMPFERKOPFS DURCH DIE SICHERHEITSKLAPPE AUSTRITT.
34 / 124
04
> Der Stoßdämpfer wird dabei im Innern des Federspanners
komprimiert.
TÜR DES X'COMP WIEDER SCHLIESSEN
> Ein roter Druckanzeiger zeigt vorhandene
Druckluftenergie im Federspanner an.
DE
Die Flanschposition
>
entsprechend dem Durchmesser
des Federbeins einstellen
(Einstellwerte im Anhang).
