5.3.2 Elektrischer Anschluss SolvisLea
Pro
ACHTUNG
Zugentlastungen nicht zu fest anziehen
Zu fest angezogene Zugentlastungen können zu ei-
nem Kurzschluss führen.
• Die Zugentlastungen von SolvisLea Pro nur hand-
fest anziehen.
• Die Funktion der Zugentlastungen prüfen.
Die Not- / Zusatzheizung (bei monoenergetischen
Anlagen sind diese am Speicher verbaut) immer an-
schließen, um eine einwandfreie Funktion der Wär-
mepumpe sicherzustellen (Frostschutz). Weitere In-
formationen zum Abschalten der Zusatzheizung
über die Regelung, siehe
(BAL-SBSX-3-K).
Anschlussbereich
Die elektrischen Anschlussklemmen von SolvisLea Pro be-
finden sich im verdeckten Anschlussbereich.
Zugang zum Anschlussbereich herstellen
1. Die Schrauben (1) lösen und entnehmen.
1

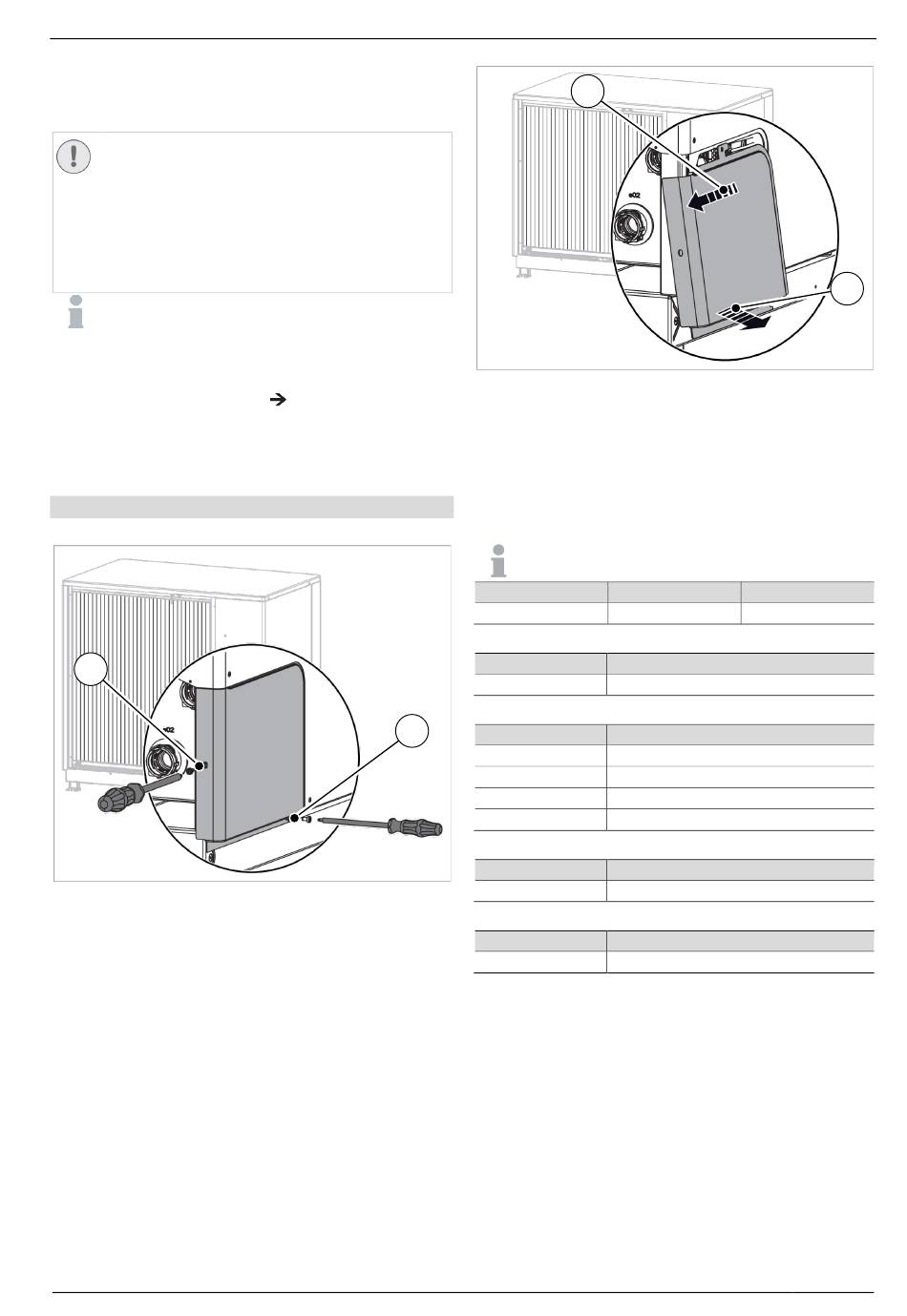

Abb. 41: Schrauben des Anschlussbereichs lösen und entnehmen
2. Die Abdeckung des Anschlussbereichs nach hinten ab-
ziehen (2).
3. Abdeckung entfernen (3).
SOLVIS · MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2
Bedienungsanleitung
1
2
Abb. 42: Abdeckung des Anschlussbereichs entfernen
Anschlussbelegung
SolvisLea Pro wird mit separaten Leitungen für Verdichter
und Steuerung angeschlossen.
Bei dem separaten Anschluss der Spannungsversorgung für
Verdichter und Steuerung müssen die internen Brücken
entfernt werden. Die Zuleitungen sind durch den mitgelie-
ferten Stopfen zu führen.
Litzen zum Anschluss um 10 bis 11 mm abisolieren.
XD01 Verdichter (1-phasig) Verdichter (3-phasig)
L/N/PE
Übersicht Klemmenleiste XD01 - Verdichter
XD03 Steuerspannung (Strg)
L/N/PE (Netzanschluss)
Übersicht Klemmenleiste XD03 - Steuerung
XD05 Sicherheitskleinspannung (Modbus)
Bus High
Bus Low
Bus Masse
Bus + (kein Anschluss)
Übersicht Klemmleiste XD05 - Modbus
XD06 Rohrbegleitheizung (Zubehör)
L/N/PE (Ausgang)
Übersicht Klemmleiste XD06 - Rohrbegleitheizung
XD16 Kondensatwannen Heizung (Zubehör)
L/N/PE (Ausgang)
Übersicht Klemmleiste XD16 - Kondensatwannen Heizung
5 Montage
3
L1/L2/L3/N/PE
