Anschluss an SolvisLea Pro von unten
Wird der hydraulische Anschluss nach unten ausge-
führt, muss ein Freiraum von mindestens 150 mm
unterhalb von SolvisLea Pro vorhanden sein.
Für den hydraulischen Anschluss an SolvisLea Pro von un-
ten ist das Anschlusssetz ASS-LEA-PRO notwendig (Zube-
hör, siehe S. 50).
Hydraulischer Anschluss von SolvisLea Pro von unten
1. Halteklammern an den hydraulischen Anschlüssen
nach oben ziehen.
Die Halteklammern nicht entfernen.
2. Ggf. vorhandene Rohre aus den Anschlüssen ziehen.
3. Halteklammern in die ursprüngliche Position nach un-
ten ziehen.
4. Wellschläuche in die hydraulischen Anschlüsse schie-
ben bis diese hörbar einrasten.
5. Die Wellschläuche am Anschluss festhalten und auf die
benötigte Länge ausziehen.
6. Die beiliegende Isolierung über die Wellschläuche und
die hydraulischen Anschlüsse schieben.
7. Den Wellschlauch nach unten durch die Aussparung
aus SolvisLea Pro heraus biegen.
Für den Anschluss an Erdleitungen gilt weiterhin:
Erdleitungen an SolvisLea Pro anschließen
Vor- und Rücklauf werden mit den Wärmeversorgungs-
leitungen verbunden, die von der Pufferladestation kom-
men.
1. Erdreich nach den Anforderungen auskoffern.
2. Kernbohrung an geeigneter Stelle in der Wand erstel-
len.
3. Ggf. Bohrung mit Futterrohr, Epoxidharz o. ä. verse-
hen.
4. Mauerdurchführung (DWD 68, DWD 140, NDW 68/90
oder DWD 2 x 68) einsetzen. Erdrohr durchführen und
entsprechend der Herstellervorgaben anziehen.
5. Vom Anschlussset ASS-LEA-PRO die Gewindemuffen
G1-G1 auf die Wellschläuche schrauben.
6. Die Kupplungen 32 x G1 IG in die Gewindemuffen
schrauben.
7. Die Erdleitung durch die Mauerdurchführung an die
SolvisLea Pro führen, auf geeignete Länge ablängen
und Endkappe aufschrumpfen. Die Medienrohre auf
die Kupplungen 32 x G1 IG schieben und mit der
Schelle festklemmen.
8. Im Haus die Erdleitung ablängen, Endkappe auf-
schrumpfen sowie das jeweilige Medienrohr in die
Kupplung G1 PN6 führen und verschrauben.
9. Auf die bestehenden Kupferleitungen die Verschrau-
bung-Press 28 x G1 aufpressen.
10. Die Kupferleitung über die Verschraubung mit der Erd-
leitung verbinden.
11. Alle Rohre nach GEG dämmen, z.B. außenluftberüh-
rende Rohre mit 200%.
SOLVIS · MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2

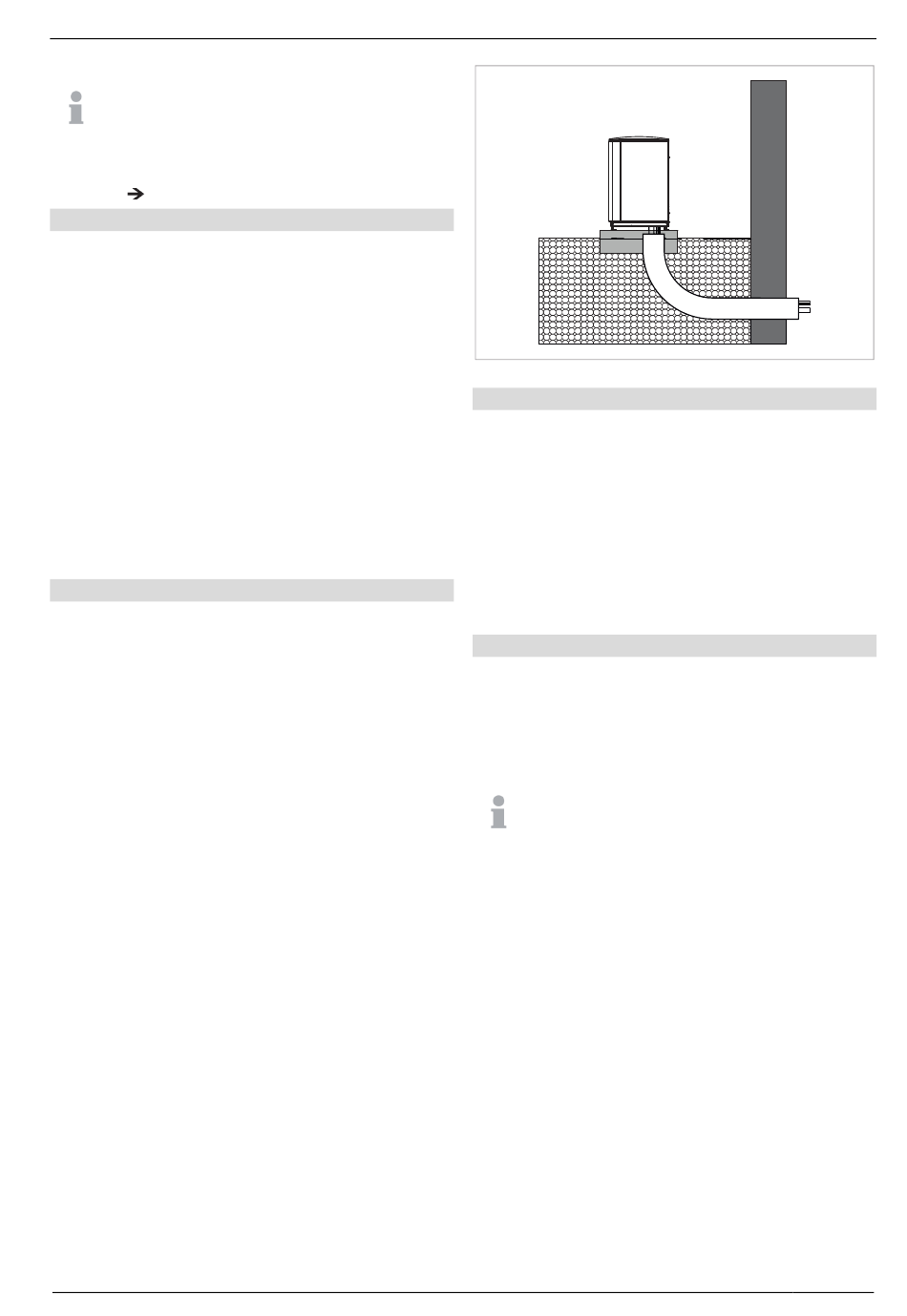

Abb. 40: Anschluss Versorgungsleitungen als Erdleitung - von unten
Kondensatablauf sicherstellen
Wenn das Gerät auf einem Fundament aufgestellt wird,
tropft das Kondensat frei in das Kondensatablaufrohr.
Ansonsten wie folgt vorgehen:
1. Darauf achten, dass die Kondensatleitung nicht ge-
knickt wird.
2. Kondensatablaufrohr durch eine ausreichende Wärme-
dämmung vor Frost schützen. Ggf. eine Rohrbegleithei-
zung vorsehen.
3. Nach dem Verlegen des Kondensatablaufrohrs prüfen,
ob das Kondensat ordnungsgemäß ablaufen kann.
Gerät entlüften
Die Hydraulik des Beladekreises ist vorzugsweise mithilfe
der Solvis-Spülstation (FUES-SBS) zu entlüften. Im Rohr-
leitungssystem sind Bereiche, in denen sich Luft sam-
meln kann, mit Entlüftern zu versehen.
1. Rohrleitungssystem durch Öffnen der Entlüftung von
den Gasen befreien.
In der SolvisLea Pro befindet sich im Vorlauf ein
Ventil, das stromlos geschlossen ist und im Rücklauf
ein Rückschlagventil. Bei geschlossenem Ventil füllt
sich nur der Heizungsrücklauf, da die Luft innerhalb
von SolvisLea Pro entweichen kann.
Das Spülen ist nur in eine Richtung möglich. Das ver-
baute Rückschlagventil lässt sich mit einem Werk-
zeug entsperren.
